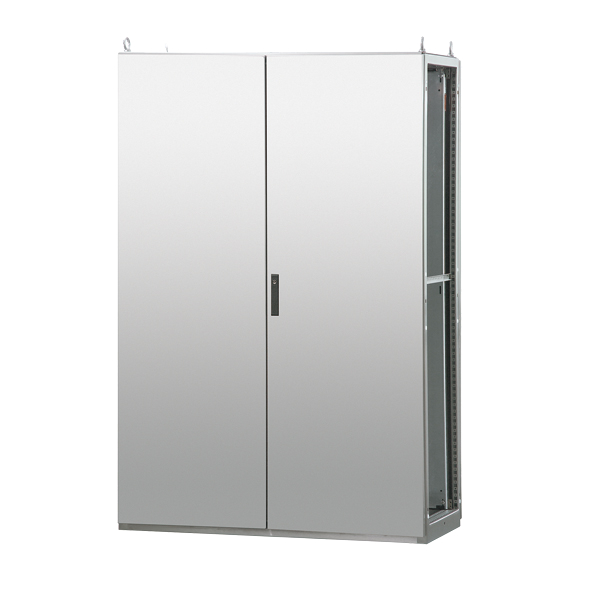

Anreihschrank Edelstahl H375, 2-türig

0375-1218-40-00

Anreihschrank Edelstahl H375, 2-türig

  • Edelstahl
  • Anreihschrank
  • Tiefe-400 mm
  • Schutzart IP/Nema/Type: siehe Technische Daten
  • durch Systemzubehör modular ausbaubar

Produktbeschreibung

Anreihschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte.

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte und Kabelplatten mit Bohrung.

Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür

Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts, Öffnungswinkel 120° auf 180° umrüstbar, Verschluss: Stangenschloss, Betätigung Standard 3 mm Doppelbart, Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster, Unterlappende Tür mit zusätzlicher Verriegelung, Ab Breite 800 mm mit Auflaufrolle

Dach abnehmbar, mit 4 Transportösen M12 nach DIN 580

Boden mit dreigeteilter, verschiebbarer Kabeleinführungsplatte sowie Befestigungsbohrungen 10,6 mm.

Montageplatte mit C-Kante tiefenverstellbar im 25 mm Raster; leichte Montage durch häwa Arretierwinkel; durchgehende Montagefläche in zweit hinterster Stellung.

Technische Daten

  • Artikelnummer: 0375-1218-40-00
  • PRODUKTGRUPPENNAMEEBENE4: Anreihschränke
  • Schutzart: IP55
    Type 1, 12
  • Material: Edelstahl 1.4301
  • Zulassung: cULus
  • Abmessungen: Breite : 1200 mm  Höhe : 1800 mm  Tiefe : 400 mm
  • Schranktyp: Anreihschaltschrank
  • Variante: ohne Montageplatte
  • Oberfläche: Außen gebürstet
  • Blechstärke: Tür: 2 mm
    Dachwinkel: 2 mm
    Tragewinkel Bodengruppe: 2,5 mm
    Rahmen/Korpus: 2 mm
    Rückwand: 1,5 mm

Hinweis

  • Rückseite mit Scharniertür oder sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
  • Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
  • Schrank kpl. mit vorderseitiger Scharniertür, Rückwand geschraubt, Transportösen, Dachplatte, Kabeleinführungsplatten unten sowie 1 Schlüssel
Seitliche Aufbauschiene
0396-0001-40-00
Seitliche Aufbauschiene
Passend für Tiefe
400 mm
Tragleiste
0396-0002-12-00
Tragleiste
Passend für Breite
1200 mm
Tragleiste (Tief)
0396-0004-40-00
Tragleiste (Tief)
Passend für Tiefe
400 mm
Tragleiste (Quer)
0396-0005-12-00
Tragleiste (Quer)
Passend für Breite
1200 mm
Tragleiste (Quer1)
0396-0019-12-00
Tragleiste (Quer1)
Passend für Breite
1200 mm
Trägerschiene
0396-0062-12-00
Trägerschiene
Passend für Breite
1200 mm
Tiefenstrebe
0396-0006-40-00
Tiefenstrebe
Passend für Tiefe
400 mm
Mittlere Tragbügel
0396-0015-40-01
Mittlere Tragbügel
Passend für Tiefe
400 mm
Kabelzugentlastungsschiene universal
0396-7082-10-64
Kabelzugentlastungsschiene universal
Passend für Breite
1200 mm
19"-Rasterschienen verzinkt
0348-7018-38-63
19"-Rasterschienen verzinkt
Passend für Höhe
1800 mm
19"-Rasterschienen verzinkt
0348-7018-38-73
19"-Rasterschienen verzinkt
Passend für Höhe
1800 mm
19"-Rasterschienen verzinkt
0348-7018-38-93
19"-Rasterschienen verzinkt
Passend für Höhe
1800 mm
Schirmschiene EMV
0396-0016-12-00
Schirmschiene EMV
Passend für Breite
1200 mm
Massebänder
3080-7036-01-38
Massebänder
Länge
360 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-01-00
Massebänder
Länge
80 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-01-20
Massebänder
Länge
200 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-11-36
Massebänder
Länge
360 mm
Variante
ohne Bolzen
Massebänder
3080-7036-11-20
Massebänder
Länge
200 mm
Variante
ohne Bolzen
Massebänder
3080-7036-11-00
Massebänder
Länge
80 mm
Variante
ohne Bolzen
Massebänder
3080-7036-01-30
Massebänder
Länge
300 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-11-30
Massebänder
Länge
300 mm
Variante
ohne Bolzen
Kontaktscheiben
3003-9036-06-10
Kontaktscheiben
Variante
M6
Kontaktscheiben
3003-9036-08-20
Kontaktscheiben
Variante
M8
Trennwand
0396-0018-40-63
Trennwand
Passend für Tiefe
400 mm
Passend für Höhe
1800 mm
Klemmgummi steckbar zur Kabeleinführung
0396-7012-00-72
Klemmgummi steckbar zur Kabeleinführung
Passend für Breite
1200 mm
Schaltplantasche 0396
0396-7115-60-07
Schaltplantasche 0396
Passend für Breite
600 mm
Kombi-Pult-Box
0396-7114-60-07
Kombi-Pult-Box
Abmessungen
Breite (b): 348 mm
passend für Breite: 600 mm (1-türig)
passend für Breite: 1200 mm (2-türig)
Dachschraube
3005-9000-12-25
Dachschraube
Material
Edelstahl A2
Gewinde
M12X25
Sechskantschraube Verbus-Tensilock
0348-7500-06-12
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 6
Sechskantschraube Verbus-Tensilock
3003-9500-08-12
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Sechskantschraube Verbus-Tensilock
3003-9500-08-16
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Sechskantschraube Verbus-Tensilock
3003-9500-08-20
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Klipsmuttern
2070-9102-34-00
Klipsmuttern
Gewinde
M4
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-45-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-45-01
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-01
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 2,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9202-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9203-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 3,2 mm
für Ausschnittgröße
12,3x12,3 mm
Variante
ohne Erdungsspitze
Türöffnungsbegrenzer für H390/H395, H370/H375
3080-7109-87-00
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite ab 500 mm
Türöffnungsbegrenzer für H390/H395, H370/H375
3080-7109-87-01
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite unter 500 mm
Schwenkhebelgriff mit Schiebeabdeckung
3070-0904-50-01
Schwenkhebelgriff mit Schiebeabdeckung
Schutzart
IP65
Variante
mit häwa Logo
Schwenkhebelgriff mit Schiebeabdeckung
3070-0904-55-01
Schwenkhebelgriff mit Schiebeabdeckung
Schutzart
IP40
Variante
mit häwa Logo
Profil-Halbzylinder
3070-0933-34-00
Profil-Halbzylinder
Schließung:
Nr. 333
Profil-Halbzylinder
3070-0933-30-00
Profil-Halbzylinder
Schließung:
Nr. 1333/333
Profil-Halbzylinder
3070-0900-12-00
Profil-Halbzylinder
Schließung:
Vierkant 7 mm
Profil-Halbzylinder
3070-0900-13-00
Profil-Halbzylinder
Schließung:
Vierkant 8 mm
Profil-Halbzylinder
3070-0900-14-00
Profil-Halbzylinder
Schließung:
3mm Doppelbart
Profil-Halbzylinder
3070-0900-18-00
Profil-Halbzylinder
Schließung:
5mm Doppelbart
Profil-Halbzylinder
3070-0900-16-00
Profil-Halbzylinder
Schließung:
Daimler-Benz
Profil-Halbzylinder
3070-0902-05-00
Profil-Halbzylinder
Schließung:
DO205
180°-Scharnier
3080-7218-95-15
180°-Scharnier
Variante
Scharnier rechts
180°-Scharnier
3080-7218-95-25
180°-Scharnier
Variante
Scharnier links
Montageplatte
0348-1218-00-13
Montageplatte
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Zwischenstück für Montageplatte
0348-0018-00-13
Zwischenstück für Montageplatte
Passend für Höhe
1800 mm
Seitenmontageplatte
0396-3220-00-13
Seitenmontageplatte
Passend für Tiefe
400 mm
Seitenmontageplatte
0396-3240-00-13
Seitenmontageplatte
Passend für Tiefe
400 mm
Teilmontageplatte schwenkbar
0396-1155-00-03
Teilmontageplatte schwenkbar
Passend für Breite
1200 mm
Leuchtstofflampe anschlussfertig
3080-9042-01-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Leuchtstofflampe anschlussfertig
3080-9042-04-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Leuchtstofflampe anschlussfertig
3080-9042-60-37
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Kabel für Schutzleiteranschluss
3080-9036-16-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
Kabel für Schutzleiteranschluss
3080-9036-16-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
Seitenwand für H375
0376-7018-40-61
Seitenwand für H375
Passend für Höhe
1800 mm
Passend für Tiefe
400 mm
Material
Edelstahl 1.4301
Sockel 100 mm hoch für Schränke H370 und H375
0376-1201-40-11
Sockel 100 mm hoch für Schränke H370 und H375
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Edelstahl 1.4301
Sockeltiefe
350 mm
Sockel 200 mm hoch für Schränke H370 und H375
0376.1202.40.11
Sockel 200 mm hoch für Schränke H370 und H375
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Edelstahl 1.4301
Sockeltiefe
350 mm
Sockel Quertraverse 0376
0376-0000-40-01
Sockel Quertraverse 0376
Passend für Tiefe
400 mm
Material
Edelstahl 1.4301
Passend für Type
für H375
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1218-01-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Edelstahl
Variante
Linke Tür aus 2-türigem Türensatz
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1218-02-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Edelstahl
Variante
Rechte Tür aus 2-türigem Türensatz
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1218-05-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1200 mm
Passend für Höhe
1800 mm
Material
Edelstahl
Variante
2-türiger Türensatz
Rückwand geschraubt Edelstahl
0375-1218-03-90
Rückwand geschraubt Edelstahl
Breite
1200 mm
Höhe
1800 mm
Anreihdichtgummi UL Type 12
3080-0102-18-01
Anreihdichtgummi UL Type 12
Breite
11 mm
Höhe
4 mm
Türschalter für Schaltschränke H3X0/H3X5
3080-7041-61-95
Türschalter für Schaltschränke H3X0/H3X5
Kontakt
1 Öffner, 1 Schließer
Gebrauchskategorie
AC-15, Ue/le 240V/3A
Bemessungsbetriebsspannung
Ue 240V
Türkontaktschalter
3080-0041-13-01
Türkontaktschalter
Ausführung
Wechsler (co = closed open)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
Türkontaktschalter
3080-0041-13-02
Türkontaktschalter
Ausführung
Öffner (nc=normally closed)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
Als PDF speichern Als PDF speichern Direkt-Anfrage
Anreihschrank Edelstahl H375, 2-türig
Anreihschrank Edelstahl H375, 2-türig
Anreihschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte und Kabelplatten mit Bohrung.
Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür
Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts, Öffnungswinkel 120° auf 180° umrüstbar, Verschluss: Stangenschloss,…

Merken
1000 mm
1600 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1000 mm
1600 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1000 mm
1800 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1000 mm
1800 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1000 mm
2000 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1000 mm
2000 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1000 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1000 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1200 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1200 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1400 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1400 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1800 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1200 mm
1800 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus
1200 mm
2000 mm
400 mm
ohne Montageplatte
IP55
Type 1, 12
cULus
1200 mm
2000 mm
400 mm
mit Montageplatte
IP55
Type 1, 12
cULus

Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da

Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.

Jetzt Berater wählen
