Tragarmsysteme von häwa

HMA I-080 Standfuß/Wandflansch

Standfuß/Wandflansch zur Anbindung eines HMA I- Profilrohres an vertikale oder horizontale Flächen.
Deckenmontage möglich.
Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-06-01	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Wandgelenk

Wandgelenk zum horizontalen Schwenken des Tragarms.
Überkopfmontage möglich.
Abnehmbare Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug- und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-02-01	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Aufsatzgelenk

Aufsatzgelenk zum horizontalen Schwenken des Tragarms.
Deckenmontage möglich.
Abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-01-01	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Aufsatz-Drehlager

Aufsatz-Drehlager zum horizontalen Schwenken des Tragarms.
Abnehmbare Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-60-01	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Wandgelenk vertikal

Wandgelenk vertikal zum vertikalen Schwenken des Tragarms.
Überkopfmontage möglich.
abnehmbare Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-02-02	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Aufsatzgelenk vertikal

Aufsatzgelenk vertikal zum vertikalen Schwenken des Tragarms.
Deckenmontage möglich.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-01-02	Maschine-/Wandanbindung	55 x 43 mm	RAL 7016

HMA I-080 Standsäule

Stabile Standsäule zur starren Befestigung von Tragarmsystemen an Boden oder Decke.
Mit seitlichem Kabelauslass.
Länge bis zu 2200 mm; in 50 mm Schritten in jeder Länge auf Anfrage.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7450-12-xxxx	Maschine-/Wandanbindung	oben und unten Ø 60 mm, seitlich Ø 50 mm	RAL 7035

HMA I-040 Standfuß

Standfuß zur Anbindung eines HMA I-040 Rundrohr an horizontale Flächen.
Senkrechtes Ausrichten mittels Justierschraube möglich.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-26-01	Maschine-/Wandanbindung	Ø 48 mm	RAL 7016

HMA I-080 Drehwinkel

Drehwinkel zum Verbinden eines horizontalen und eines vertikalen HMA I- Profilrohrs.
Abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug- und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-25-01	zwischen 2 Rohren	38 x 55 mm	RAL 7016

HMA I-080 Zwischengelenk

Zwischengelenk zum Verbinden von 2 HMA I- Profilrohren und zum horizontalen Schwenken des Tragarms.
Abnehmbare Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindungen zum HMA I- Profilrohr belastbar auf Zug und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-03-01	zwischen 2 Rohren	55 x 43 mm	RAL 7016

HMA I-040 Winkeladapter

Zur Verbindung eines horizontalen HMA I-080 Profilrohres mit einem vertikalen HMA I-040 Rundrohr.
90° Winkel starr.
Überkopfmontage möglich.
abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I-080 Profilrohrs.
Absturzsicherung durch Schraube M5.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-16-01	zwischen 2 Rohren	Ø 48 mm	RAL 7016

HMA I-080 Winkel

Winkel zum Verbinden eines horizontalen und eines vertikalen HMA I- Profilrohrs.
90° Winkel starr.
Überkopfmontage möglich.
Abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-04-01	zwischen 2 Rohren	55 x 43 mm	RAL 7016

HMA I-080 Winkelkupplung

Winkelkupplung zur Anbindung eines horizontalen HMA I- Profilrohres an ein Gehäuse.
Überkopfmontage möglich.
Abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-08-01	Gehäuseanbindung	55 x 43 mm	RAL 7016

HMA I-080 Winkelkupplung Schmalflansch

Winkelkupplung Schmalflansch zur Anbindung eines horizontalen HMA I- Profilrohres an ein Gehäuse mit geringer Tiefe.
Überkopfmontage möglich.
abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-09-01	Gehäuseanbindung	55 x 43 mm	RAL 7016

HMA I-080 Kupplung

Überkopfmontage möglich.
Kupplung zur Anbindung eines vertikalen HMA I-080 Profilrohres an ein Gehäuse.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-05-01	Gehäuseanbindung	55 x 43 mm	RAL 7016

HMA I-080 Kupplung Schmalflansch

Überkopfmontage möglich.
Kupplung Schmalflansch zur Anbindung eines vertikalen HMA I-080 Profilrohres an ein Gehäuse mit geringer Tiefe.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-07-01	Gehäuseanbindung	55 x 43 mm	RAL 7016

HMA I-040 Kupplung

Überkopfmontage möglich.
Zur Verbindung eines vertikalen HMA I-040 Rundrohres mit einem Gehäuse.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-17-01	Gehäuseanbindung	Ø 48 mm	RAL 7016

HMA I-080 Dreh-/Neigkupplung VESA 100

Befestigungskomponente für Monitore zur Anbindung an HMA I-080 Rundrohre
Abnehmbarer Deckel zur einfachen Kabelführung
VESA 100 Anbindung

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7404-22-01	Gehäuseanbindung	40 x 31 mm	RAL 7016

HMA I-080 Neigungsadapter 10°

10° Neigung.
Neigungsadapter 10° zur starren Verbindung von Gehäuse und Kupplung bzw. Winkelkupplung.

ArtNr.	Kabeldurchlass	Oberfläche	Merken
7595-7401-10-01	Ø 60 mm	RAL 7016

HMA I-080 Neigungsadapter verstellbar

Neigungsadapter zur Verbindung von Gehäuse und Kupplung.
Gerastete Neigungsverstellung in 8° Schritten.

ArtNr.	Kabeldurchlass	Oberfläche	Merken
7595-7401-19-01	Ø 65 mm	RAL 7016

HMA I-080 Neigungsadapter Schmalflansch 10°

10° Neigung.
Neigungsadapter Schmalflansch 10° zur starren Verbindung von Gehäusen mit geringer Tiefe und Kupplung bzw. Winkelkupplung.

ArtNr.	Kabeldurchlass	Oberfläche	Merken
7595-7401-11-01	57 x 60 mm	RAL 7016

HMA I-080 Neigungsadapter verstellbar Schmalflansch

Gerastete Neigungsverstellung in 8° Schritten.
Neigungsadapter zur Verbindung von Gehäuse und Kupplung.

ArtNr.	Kabeldurchlass	Oberfläche	Merken
7595-7401-18-01	32 x 60 mm	RAL 7016

HMA I-080 Kompaktkupplung Schmalflansch

Überkopfmontage möglich.
Einsatz bei beengtem Bauraum.
Kompaktkupplung Schmalflansch zur Anbindung eines vertikalen HMA I- Profilrohres an ein Gehäuse mit geringer Tiefe.

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-14-01	Gehäuseanbindung	55 x 43 mm	RAL 7016

HMA I-080 Gehäuseadapter VESA

Abnehmbarer Deckel zur einfachen Kabelführung.
Anschluss nach VESA 75.

ArtNr.	Kabeldurchlass	Oberfläche	Merken
7595-7401-12-01	50x75 mm/75x75 mm	RAL 7016

HMA I-080 Leuchtenadapter

Anschlussrohr Ø 25 mm.
Leuchtenadapter zur starren Befestigung von Signalleuchten.

ArtNr.	Oberfläche	Merken
7595-7401-15-01	RAL 7016

HMA I-040 Leuchtenadapter

Anschlussrohr Ø 25 mm.
Leuchtenadapter zur starren Befestigung von Signalleuchten.

ArtNr.	Oberfläche	Merken
7595-7401-90-05	RAL 7016

HMA I-080 Profilrohre

HMA I-080 Profilrohr zur horizontalen und vertikalen Nutzung.
Lastabhängige Neigungsverstellung bis zu 4° mittels Justageschrauben.


7595-7401-30-0250	55 x 43 mm	RAL 7035	Länge: 250 mm
7595-7401-30-0500	55 x 43 mm	RAL 7035	Länge: 500 mm
7595-7401-30-1000	55 x 43 mm	RAL 7035	Länge: 1.000 mm
7595-7401-30-1500	55 x 43 mm	RAL 7035	Länge: 1.500 mm
7595-7401-30-2000	55 x 43 mm	RAL 7035	Länge: 2.000 mm

HMA I-040 Rundrohre

HMA I-040 Rundrohr zur vertikalen Montage


7595-7401-40-0250	Ø 40 mm	RAL 7035	Länge: 250 mm
7595-7401-40-0500	Ø 40 mm	RAL 7035	Länge: 500 mm
7595-7401-40-0750	Ø 40 mm	RAL 7035	Länge: 750 mm
7595-7401-40-1500	Ø 40 mm	RAL 7035	Länge: 1.500 mm

HMA I-080 Kabelschutzplatte

Gegen Leitungsbeschädigungen an Gehäusedurchbrüchen

ArtNr.	Oberfläche	Merken
7595-7401-90-01	RAL 7016

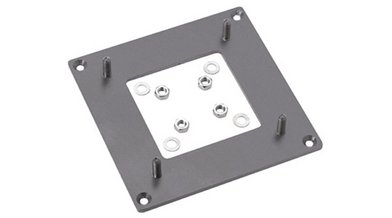

HMA VESA 100 Adapterplatte

Zur starren Verbindung von Monitoren mit VESA 100 Bohrbild

ArtNr.	Oberfläche	Merken
7595-7401-90-02	RAL 7016

HMA I-080 Rotofix

Rotofix zur direkten Aufsatzmontage

ArtNr.	Position	Kabeldurchlass	Oberfläche	Merken
7595-7401-21-01	direkte Aufsatzmontage	Ø 60 mm	RAL 7016
