7595-7401-03-01

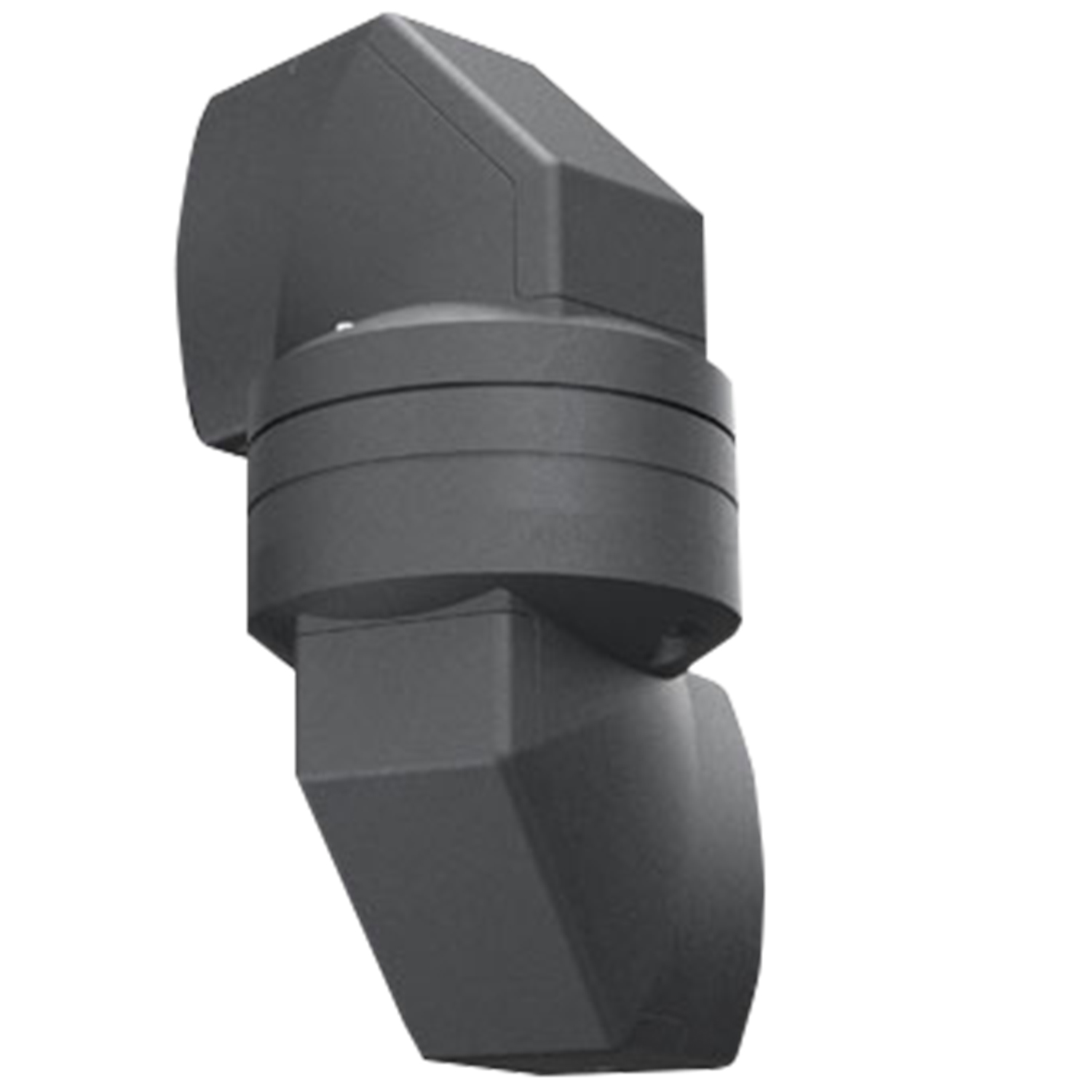

HMA I-080 Zwischengelenk
- variabler Drehbereich bis 300°
- Kabeldurchlass 55x43 mm
Produktbeschreibung
Zwischengelenk zum Verbinden von 2 HMA I- Profilrohren und zum horizontalen Schwenken des Tragarms.
Abnehmbare Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindungen zum HMA I- Profilrohr belastbar auf Zug und Torsion.
Technische Daten
-
Artikelnummer: 7595-7401-03-01
-
Position: zwischen 2 Rohren
-
Schutzart: ausgelegt nach IP54
-
max. Kabeldurchlass: 55 x 43 mm
-
Drehbereich: max. 300°
-
Drehbereichsbegrenzung: in 30° Schritten. Auslieferzustand 150°/150°
-
Material: Aluminium-Druckguss
-
Oberfläche: RAL 7016
-
Gewicht: 4.9 kg
Hinweis
- Aufbauvarianten und Traglasten siehe Bedienungsanleitung
- Zwischengelenk komplett mit Dichtungen, Befestigungsteilen und Zubehör für Neigungsverstellung
