7595-7401-08-01

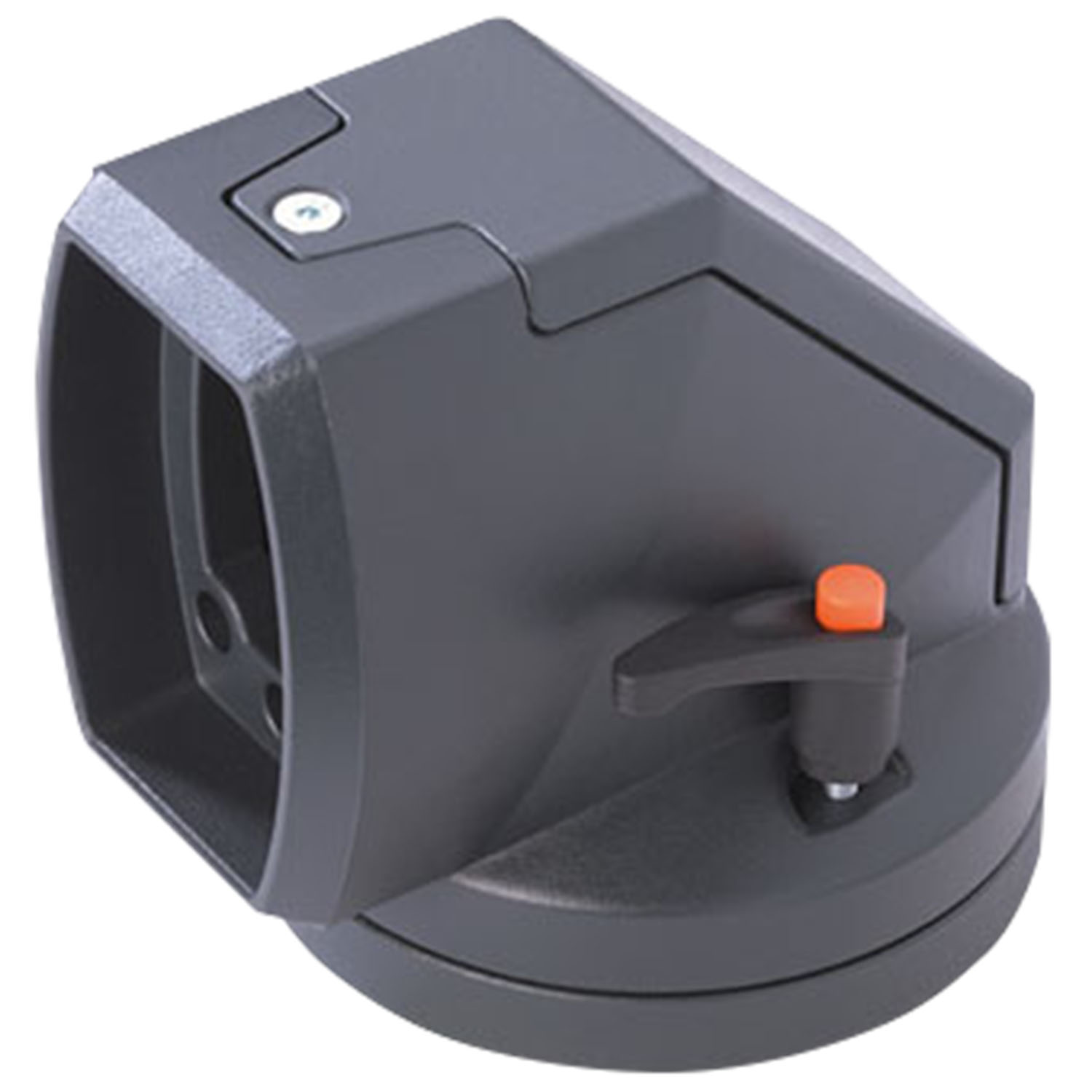

HMA I-080 Winkelkupplung
- variabler Drehbereich bis 340°
- Kabeldurchlass 55x43 mm
Produktbeschreibung
Winkelkupplung zur Anbindung eines horizontalen HMA I- Profilrohres an ein Gehäuse.
Überkopfmontage möglich.
Abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs.
Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion.
Technische Daten
-
Artikelnummer: 7595-7401-08-01
-
Position: Gehäuseanbindung
-
Schutzart: ausgelegt nach IP54
-
Kabeldurchlass: 55 x 43 mm
-
Drehbereich: max. 340°
-
Drehbereichsbegrenzung: auf 90°/90° einstellbar. Auslieferzustand 170°/170°
-
Material: Aluminium-Druckguss
-
Oberfläche: RAL 7016
-
Gewicht: 2.4 kg
Hinweis
- Aufbauvarianten und Traglasten siehe Bedienungsanleitung
- Winkelkupplung komplett mit Dichtungen und Befestigungsteilen
7595-7401-11-01
HMA I-080 Neigungsadapter Schmalflansch 10°
Kabeldurchlass
57 x 60 mm
Oberfläche
RAL 7016
7595-7401-18-01
HMA I-080 Neigungsadapter verstellbar Schmalflansch
Kabeldurchlass
32 x 60 mm
Oberfläche
RAL 7016
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
