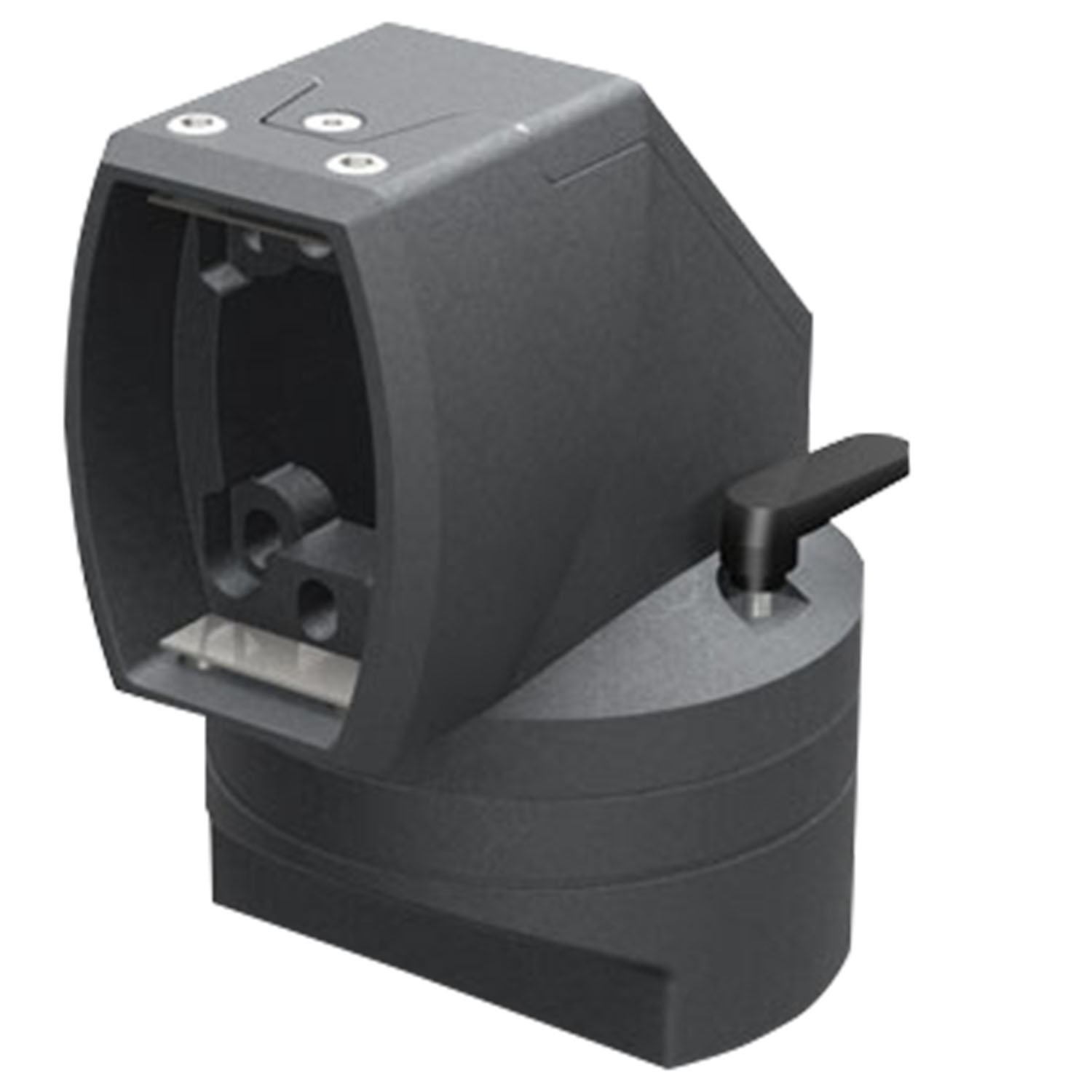

HMA I-080 Winkelkupplung Schmalflansch

7595-7401-09-01

HMA I-080 Winkelkupplung Schmalflansch

  • variabler Drehbereich bis 340°
  • Kabeldurchlass 55x43 mm

Produktbeschreibung

Winkelkupplung Schmalflansch zur Anbindung eines horizontalen HMA I- Profilrohres an ein Gehäuse mit geringer Tiefe

Überkopfmontage möglich

abnehmbarer Deckel zur einfachen Kabelführung und Montage des HMA I- Profilrohrs

Verbindung zum HMA I- Profilrohr belastbar auf Zug und Torsion

Technische Daten

  • Artikelnummer: 7595-7401-09-01
  • PRODUKTGRUPPENNAMEEBENE4: HMA I- Tragarmsystem
  • Position: Gehäuseanbindung
  • Schutzart: ausgelegt nach IP54
  • max. Kabeldurchlass: 55 x 43 mm
  • Drehbereich: max. 340°
  • Drehbereichsbegrenzung: auf 90°/90° einstellbar. Auslieferzustand 170°/170°
  • Material: Aluminium-Druckguss
  • Oberfläche: RAL 7016
  • Gewicht: 2.8 kg

Hinweis

  • Aufbauvarianten und Traglasten siehe Bedienungsanleitung
  • Winkelkupplung Schmalflansch komplett mit Dichtungen und Befestigungsteilen
