EMV-Gehäuse
Unser EMV-Gehäuse
Hochfrequenz-(HF) Abschirmung ist erforderlich, um empfindliche Mikroelektronik vor elektromagnetischer Störung zu schützen. Elektrische Strahlung entsteht durch Radar, Rundfunksender, Blitzeinschläge usw. Hierdurch können Fehlfunktionen z.B. in der Kommunikationstechnik ausgelöst oder sogar Halbleiterbausteine zerstört werden. Ein weiterer Aspekt ist die Verhinderung von ungewollter Abstrahlung in die Umgebung.

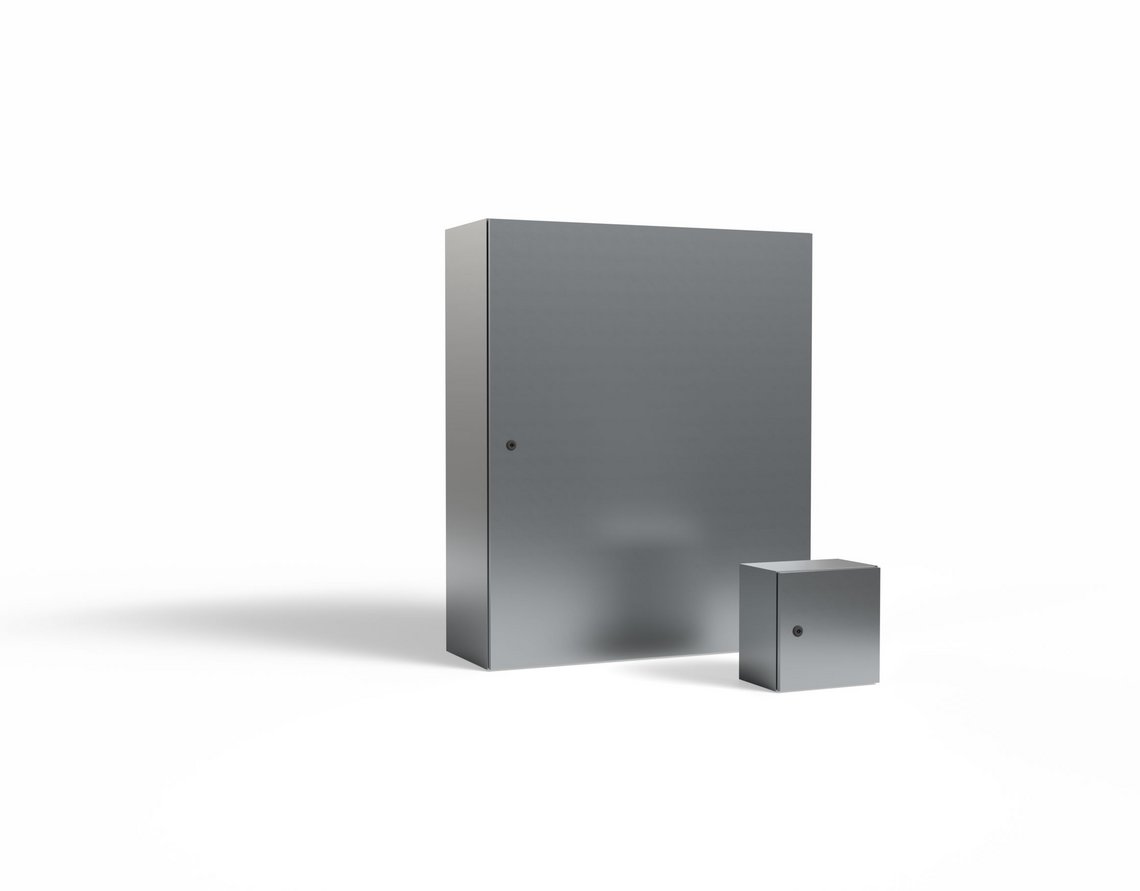

häwa Standard-Gehäuse aus Stahlblech und Edelstahl bieten aufgrund des faradayschen Käfigs für viele Anwendungsfälle ausreichenden EMV-Schutz. Durch die sendzimirverzinkte Einbauplatte lässt sich ein großflächiger Potentialausgleich herstellen.
Mit der EMV/IP-Spezialdichtung und weiteren Maßnahmen erhöhen wir für Sie die Schirmung. Die Schirmdämpfung wurde an geschlossenen Gehäusen von einem unabhängigen Institut in Anlehnung an VG 95373, Teil 15 und VG 95370, Teil 15 gemessen und dient als Orientierungshilfe für die Auswahl von Gehäusen.
Sprechen Sie uns gerne an!
Hauptmerkmale
- Schutz vor elektromagnetischen Störungen
- Verhinderung von ungewollter Abstrahlung in die Umgebung
- EMV/IP Spezialdichtung
- Alle Kontaktstellen sind leitfähig
Produktbeschreibung

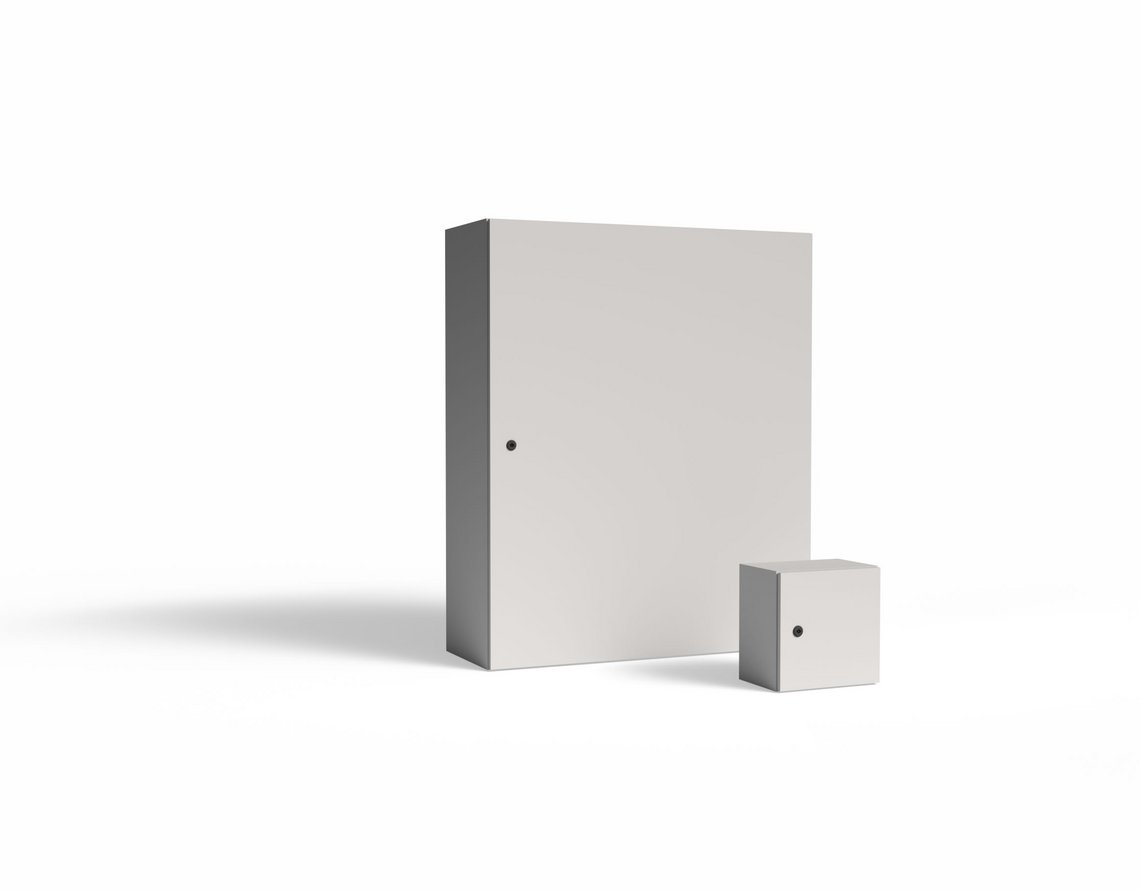

- Wandgehäuse eintürig.
- Wahlweise mit oder ohne Montageplatte.
- Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus.
- zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
- Tür mit EMV/IP Spezialdichtung, Standardanschlag rechts.
- Scharniere verdeckt liegend, aus Stahl oder Edelstahl, Öffnungswinkel 180°.
- Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriege, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart.
- Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
- Boden mit außenliegenden Kabeleinführungsplatten mit EMV/IP Spezialdichtung oder geschlossen.
- Montageplatte tiefenverstellbar, gekantete Montageplatte fix positioniert.
- Wandbefestigung: Bohrungen mit Schrauben dicht verschlossen.
- Schutzart konstruktiv ausgelegt nach IP52

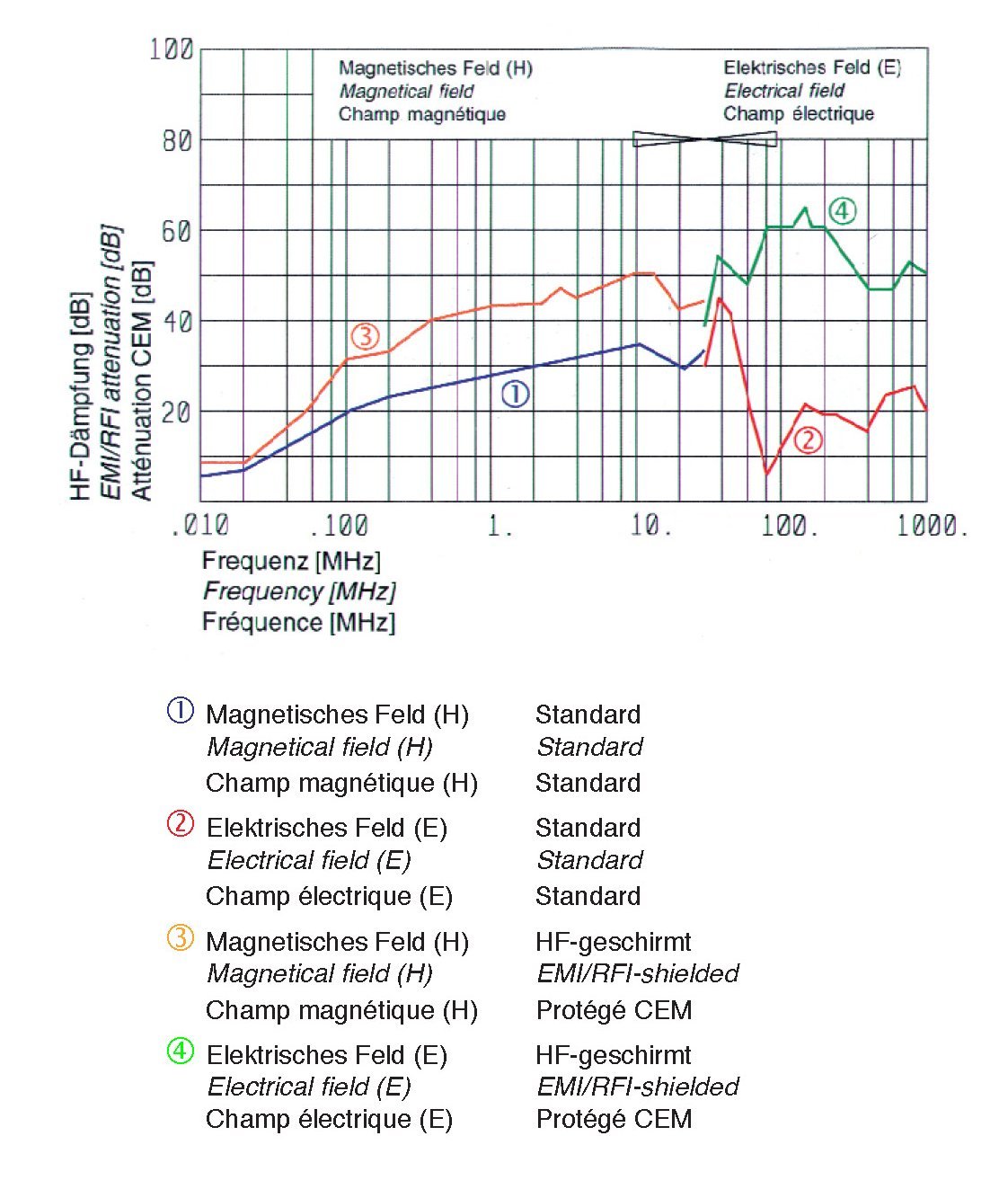

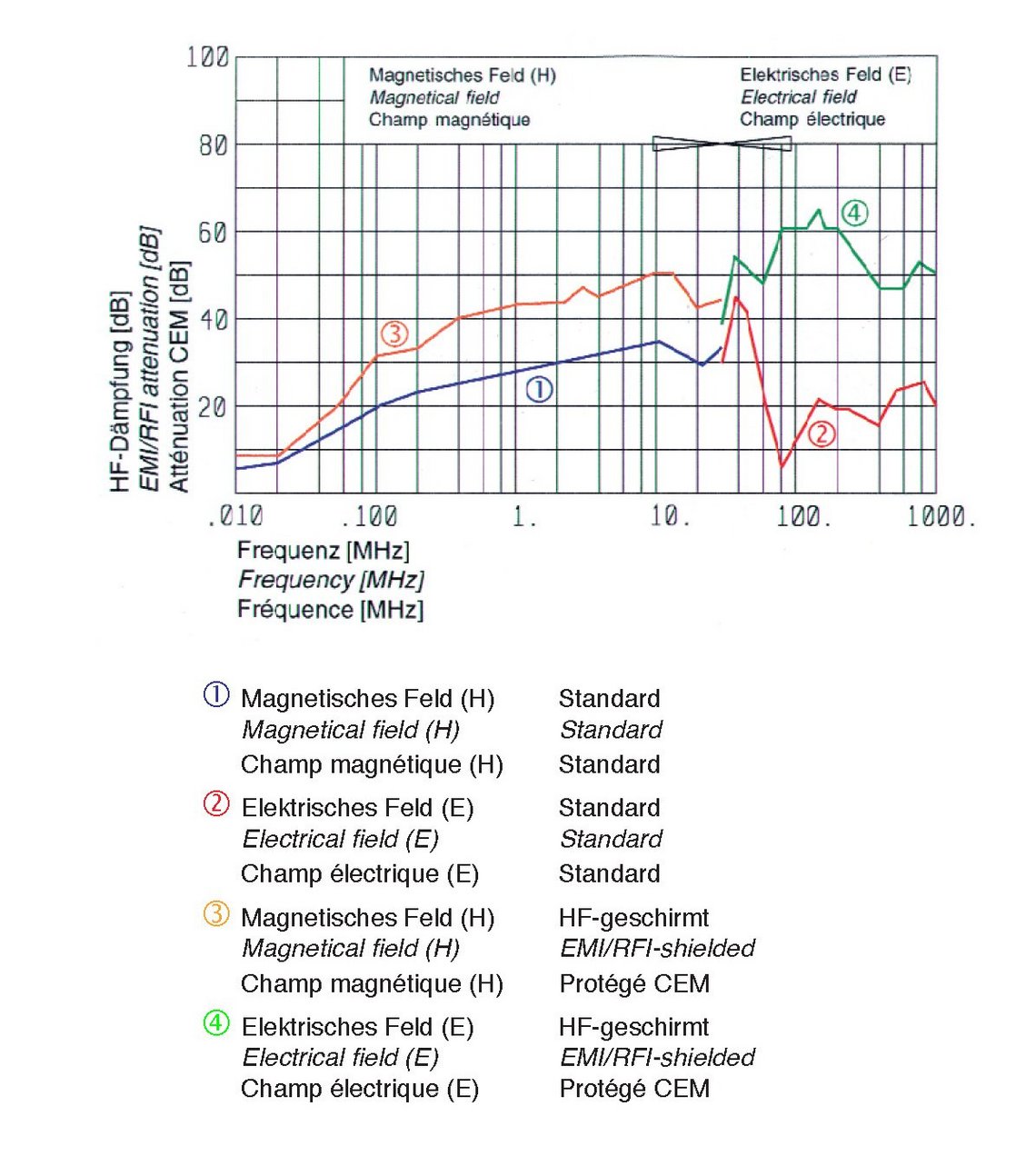

Wandgehäuse Stahlblech EMV Liniendiagramm

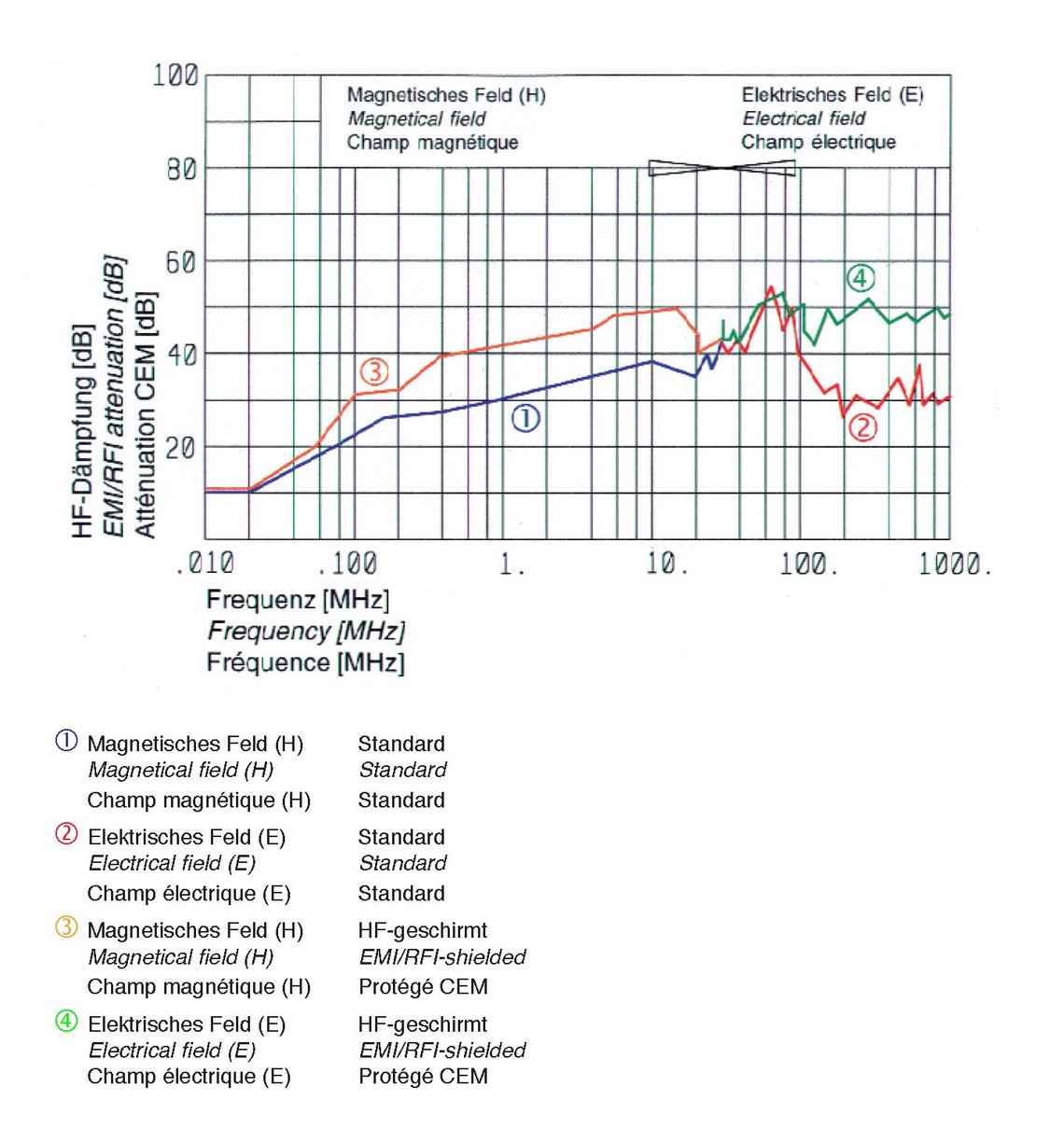

Wandgehäuse Edelstahl EMV Liniendiagramm
