Produktbeschreibung

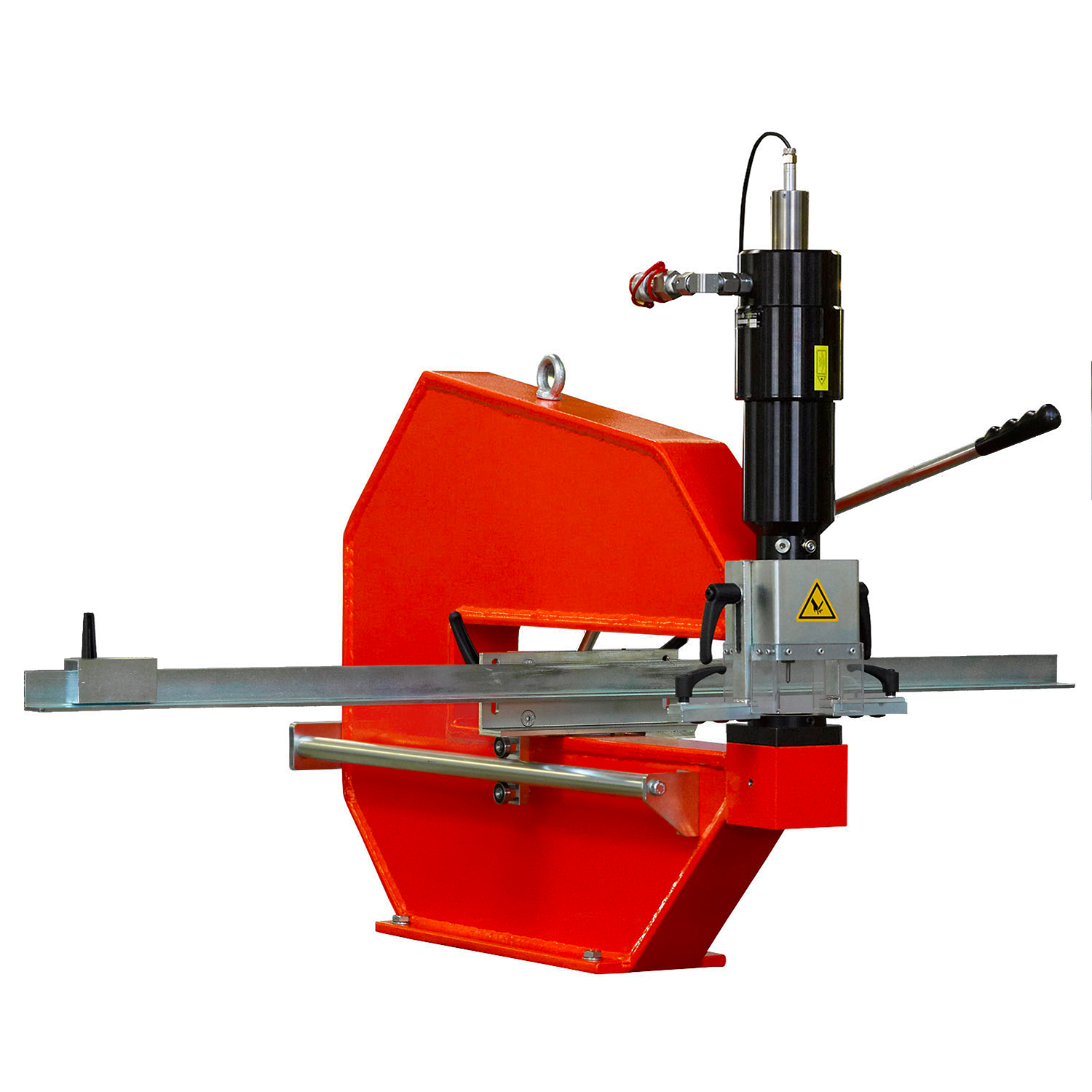

Stanzbügel mit hydraulischer Betätigung zum schnellen und präzisen Lochen ohne Vorbohren.
Zum Anschließen an eine häwa Elektro- oder Lufthydraulikpumpe.
Ausgelegt für das Bearbeiten von glatten und bis zu 30 mm abgekanteten Blechen.
Stanzmittelpunktanzeige durch Laserdiode.
Inklusive transparentem Berührungsschutz mit Abstreiferfunktion. Stanzabfall fällt bis ø 63,5 mm unten heraus.
Mit angebautem Längen- und Tiefenanschlag.
Technische Daten
-
Artikelnummer: 2643-7107-00-00
-
Einsatzbereich: Stanzen von Ausschnitten
-
Material: Stahl, Edelstahl, Alu
-
Einsetzbar für: Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
-
Materialstärke: Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
-
Max. Stanzkraft: 85 kN
-
Zylinderhub: 42 mm
-
Bearbeitungstiefe: 500 mm
-
Stempelaufnahme: ø 20 mm
-
Max. Betriebsdruck: 450 bar
-
Gewicht: 120 kg
- Stanzbügel mit Hydraulikzylinder und eingebauter Laser-Stanzmittelpunktanzeige.
- Längen- und Tiefenanschlag.
- Adapter zur Aufnahme von Lochstempel.
- Matrizenaufnahme für Matrizen mit Aussendurchmesser 72 mm.
- Matrizenaufnahme ø 50 mm für Maxi-Press 500.
- Berührungsschutz mit Abstreiferfunktion.
2661-0205-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0210-50-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 10,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0221-30-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0224-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0225-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0228-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0230-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0232-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0237-00-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0240-20-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0245-50-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 45,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0247-00-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 47 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0250-20-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0253-90-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 53,9 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0260-00-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 60 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2643-0263-20-00
Rundlocher, Matrizen-Außendurchmesser 72 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Maxi-Press 500
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0240-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0250-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0263-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2642-0422-20-00
Quadratlocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
22,2 x 22,2 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2642-0425-40-00
Quadratlocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
25,4 x 25,4 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2643-0946-00-00
Quadratlocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
46 x 46 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
72 mm, Matrize abgesetzt
2642-0922-30-00
Rechtecklocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
22 x 30 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2643-0922-52-01
Rundlocher mit zwei Nasen für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2,3 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2643-0250-72-00
Matrizenaufnahme ø 50 mm für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Außendurchmesser
72 mm
Innendurchmesser
50 mm
2642-0314-00-00
Adapter für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
Gewinde Stempelaufnahme
M14x1,5
2642-0313-20-00
Reduzierung Einspannzapfen
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 400 und Maxi-Press 500
Außendurchmesser
20 mm
Innendurchmesser
13 mm
2600-9500-00-02
Türauflage schwenkbar für Stanzbügel
Produktfamilie
für Werkstattausstattung
Arbeitshöhe
stufenlos verstellbar 1000 - 1200 mm
Werkstückabmessung
max. 800 x 2000 mm
Werkstückgewicht
max. 45 kg
2600-2000-20-02
Kunststoff-Gewindestift M5x6
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500 Hydraulikzylinder der neuesten Generation
2600-2000-30-00
Lasereinstellhilfe
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300/400 und Maxi-Press 500
2612-7500-00-00
Luft-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
500 bar
Luftanschluss
werksseitig min. 6 bar
2611-0400-00-00
Elektro-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
450 bar
Elektroanschluss
400 V / 50 Hz
2600-2000-00-04
Punkt-Laserdiodenmodul
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt-Laserdiodenmodul
Erforderliche Eingangsspannung
3 V DC
Laserklasse
2
2600-2000-20-02
Kunststoff-Gewindestift M5x6
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500 Hydraulikzylinder der neuesten Generation
2600-2000-60-04
Steckernetzteil 3V DC
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt- Laserdiodenmodul
Ausgangsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
2642-0202-01-00
Fingerschutz + Abstreifer
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500
2642-0314-00-00
Adapter für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
Gewinde Stempelaufnahme
M14x1,5
2643-0700-01-00
Längen - und Tiefenanschlag für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Tiefenanschlag
Verstellbar von 80 – 500 mm
Einstellbereich
Beidseitig vom Zylinder bis 600 mm verstellbar
2643-7100-82-06
Hydraulikzylinder für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Stempelaufnahme
ø 20 mm
Zylinderhub
42 mm
Sie wollen noch mehr über das Schaltschrankbau-Werkzeug von häwa erfahren? Das können Sie ganz bequem direkt bei Ihnen vor Ort. Vereinbaren Sie einen Termin für unseren Werkzeug-Vorführwagen.
häwa Werkzeug-LKW
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
