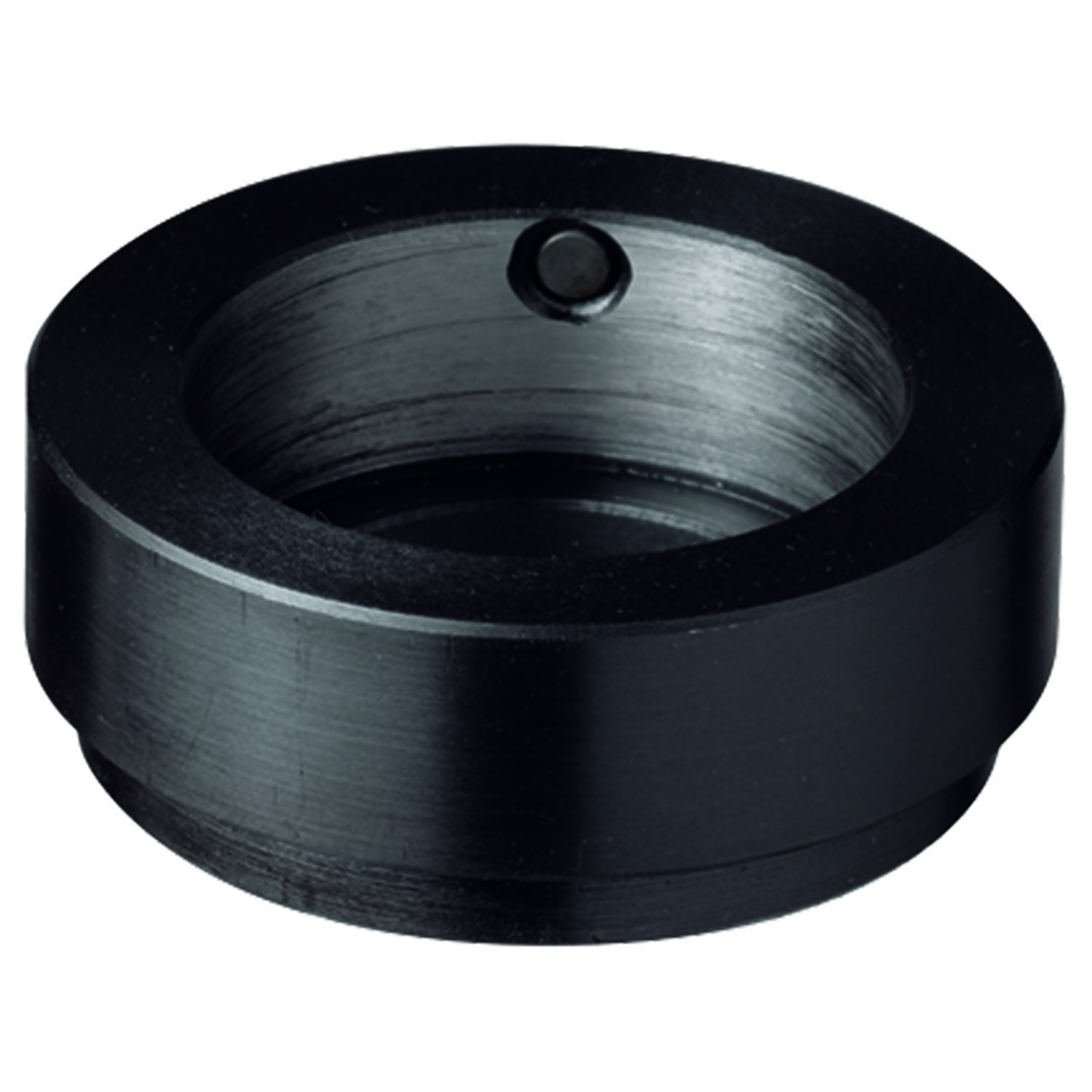

Matrizenaufnahme ø 50 mm für Maxi-Press 500

2643-0250-72-00

Matrizenaufnahme ø 50 mm für Maxi-Press 500

Produktbeschreibung

Zur Aufnahme der Matrizen von Lochwerkzeugen im Stanzbügel Maxi-Press 500

Die Ausrichtung der Matrizenaufnahme im Stanzbügel erfolgt über die fest montierte Matrizenaufnahme ø 72 mm

Die Matrize wird am Aussendurchmesser über einen Gewindestift fixiert

Technische Daten

  • Artikelnummer: 2643-0250-72-00
  • Produktfamilie: für Werkstattausstattung
  • Außendurchmesser: 72 mm
  • Innendurchmesser: 50 mm

Hinweis

  • Verfügbare Lochwerkzeuge: Rund: von ø 6,6 bis ø 63,5 mm / Quadrat bis 25,4 mm
  • Stanzabfälle fallen bis ø 40,5 mm aus der Matrizenaufnahme heraus
  • 1 Matrizenaufnahme mit Gewindestift
Quadratlocher für Maxi-Press 500
2642-0422-20-00
Quadratlocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
22,2 x 22,2 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
Quadratlocher für Maxi-Press 500
2642-0425-40-00
Quadratlocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
25,4 x 25,4 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
Rechtecklocher für Maxi-Press 500
2642-0922-30-00
Rechtecklocher für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe ø
22 x 30 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
Rundlocher mit zwei Nasen für Maxi-Press 500
2643-0922-52-01
Rundlocher mit zwei Nasen für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2,3 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0205-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0210-50-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 10,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
2661-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0221-30-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0224-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0225-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0228-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0230-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0232-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher, Matrizen-Außendurchmesser 50 mm
2661-0237-00-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher mit abgesetzter Matrize
2661-0240-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher mit abgesetzter Matrize
2661-0250-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Rundlocher mit abgesetzter Matrize
2661-0263-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Maxi-Press 500
2643-7107-00-00
Maxi-Press 500
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Stempelaufnahme
ø 20 mm
Bearbeitungstiefe
500 mm
