2661-0206-60-00

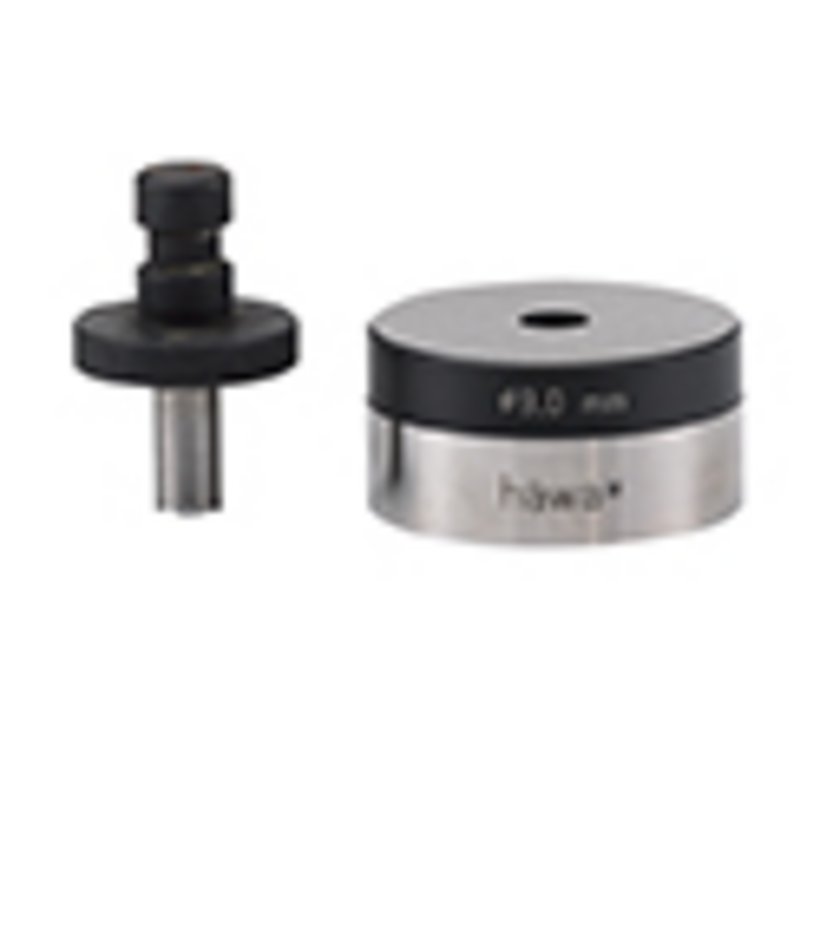

Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Schonung des Werkzeugs durch optimierte Schneidengeometrie
Mit federnder Zentrierspitze zur leichten Werkstück-Positionierung
Schnell, sauber, keine Gratbildung
Technische Daten
-
Artikelnummer: 2661-0206-60-00
-
Max. Blechstärke: Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
-
Produktfamilie: für Werkstattausstattung
-
PRODUKTGRUPPENNAMEEBENE6: Rundlocher (Werkstattanwendung)
-
Einspannzapfen: ø 13 mm
-
Größe ø: 6.6 mm
-
Matrizen-Aufnahmedurchmesser: 50 mm
Hinweis
- ACHTUNG: Wird dieses Lochwerkzeug mit einer Quick-Press 400 oder einer Maxi-Press (500 oder 900) verwendet, benötigen Sie zusätzlich die "Reduzierung Einspannzapfen 2642-0313-20-00".
- 1 Locher, bestehend aus Stempel und Matrize
2680-0350-00-00
Matrizenaufnahme ø 50 mm für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 13 mm
Variante
Matrizen mit Außendurchmesser 50 mm
2665-0000-10-03
Matrizenaufnahme ø 50 mm für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
2643-0250-72-00
Matrizenaufnahme ø 50 mm für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Innendurchmesser
50 mm
Außendurchmesser
72 mm
2642-0313-20-00
Reduzierung Einspannzapfen
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 400 und Maxi-Press 500
Innendurchmesser
13 mm
Außendurchmesser
20 mm
2643-7105-00-00
Maxi-Press 500 hydraulisch
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Bearbeitungstiefe
500 mm
Stempelaufnahme (Durchmesser)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulisch mit Stanzmittelpunktanzeige
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Bearbeitungstiefe
500 mm
Stempelaufnahme (Durchmesser)
20 mm
2662-7203-00-01
Quick-Press 300 hydraulisch handbetätigt
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme
13 mm
2662-7205-00-01
Quick-Press 300 hydraulisch
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
2665-0000-10-00
Quick-Press 400
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm
Bearbeitungstiefe
400 mm
Stempelaufnahme (Durchmesser)
20 mm
