2665-0000-10-00

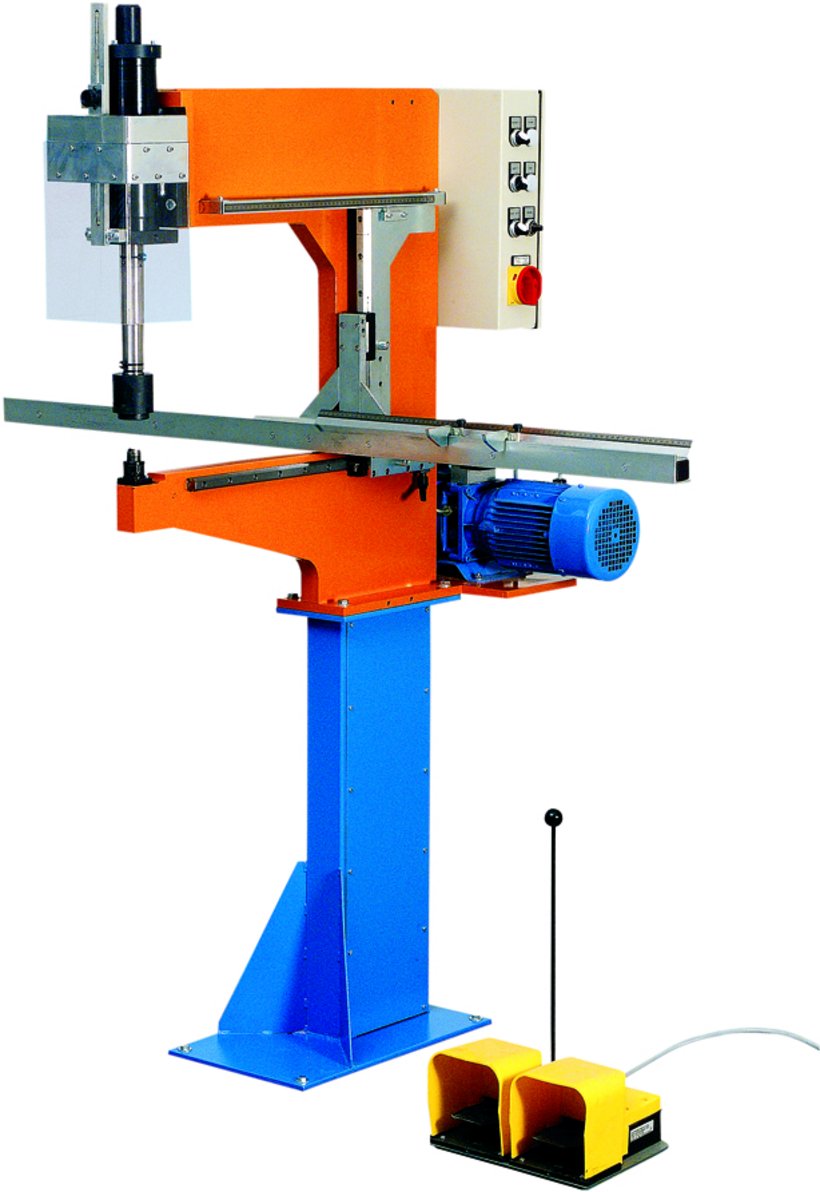

Quick-Press 400
- Arbeiten ohne anreißen und körnen
- Stanzen bis in den äußersten Randbereich
- Nutzbare Bearbeitungstiefe 400 mm
- Komfortable Bedienung
Produktbeschreibung
Stanzbügel mit angebautem Hydraulikaggregat zum schnellen und präzisen Lochen ohne Vorbohren
Ausgelegt für das Bearbeiten von Klemmenkästen, Wandgehäusen, Türen/Deckel/, Montage-/Kabelplatten, für glatte und bis zu 15 mm abgekantete Bleche bis zu einer Tiefe von 400 mm. Unter bestimmten Voraussetzungen können bis 300 mm tiefe Gehäuse im Boden gestanzt werden.
Doppeltwirkender Hydraulikzylinder in Kombination mit Automatik- oder Tippbetrieb durch Fußschalter betätigt mit steuerbaren Kolbenrückhub (für Serienfertigung)
Stanzmittelpunktanzeige durch Laserdiode
Leichtlaufender, kugelgelagerter Tiefenanschlag von 25-400 mm stufenlos einstellbar
Längenanschlag mit zwei verschiebbaren Klappanschlägen, rechts mit Maßband
Anschlag in der Höhe durch Lochrasterung einstellbar
Technische Daten
-
PRODUCT NUMBER: 2665-0000-10-00
-
Einsatzbereich: Stanzen von Ausschnitten
-
Produktfamilie: für Werkstattausstattung
-
Material: Stahl, Edelstahl, Alu
-
Einsetzbar für: Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
-
Materialstärke: Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm
-
Max. Stanzkraft: 65 kN
-
Zylinderhub: 100 mm
-
Betriebsspannung: 400 V / 50 Hz
-
Bearbeitungstiefe: 400 mm
-
Netzanschluss: Cekonstecker 5-polig 16A
-
Längenanschlag: Beidseitig vom Zylinder bis 700 mm verstellbar
-
Tiefenanschlag: Verstellbar von 25 - 400 mm
-
Stempelaufnahme Durchmesser: 20 mm
-
Max. Betriebsdruck: 210 bar
-
Gewicht: 240 kg
-
Leistung: 0.55 kW
Hinweis
- Herstellen von Ausbrüchen durch Nachsetzen nicht empfehlenswert
- Aufstellung und Einweisung durch qualifiziertes häwa Personal
- Kosten für Anfahrt gemäß Angebot
- Stanzbügel auf einem Standfuß mit Längen- Tiefenanschlag
- 2 Klappanschläge
- Hydraulikaggregat mit Fußschalter
- Laserdiodenmodul für Stanzmittelpunktanzeige
- Matrizenaufnahme
- Stempelverlängerung
- Berührungsschutz und Adapter zur Aufnahme von Lochstempel
2665-0422-20-00
Quadratlocher für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Größe ø
22,2 x 22,2 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2665-0425-40-00
Quadratlocher für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Größe ø
25,4 x 25,4 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2665-0922-52-01
Rundlocher mit zwei Nasen für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 20 mm
Matrizen - Aufnahmedurchmesser
50 mm
2661-0205-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0210-50-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
ø 10,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Größe ø
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0221-30-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0224-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0225-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0228-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0230-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0232-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0237-00-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0240-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0250-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0263-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2665-0000-10-03
Matrizenaufnahme ø 50 mm für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Variante
für Matrizen mit Außendurchmesser 50 mm
Einspannzapfen
ø 20 mm
2665-0000-10-04
Adapter für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
Gewinde Stempelaufnahme
M14x1,5
2642-0313-20-00
Reduzierung Einspannzapfen
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 400 und Maxi-Press 500
Außendurchmesser
20 mm
Innendurchmesser
13 mm
2600-9500-00-02
Türauflage schwenkbar für Stanzbügel
Produktfamilie
für Werkstattausstattung
Arbeitshöhe
stufenlos verstellbar 1000 - 1200 mm
Werkstückabmessung
max. 800 x 2000 mm
Werkstückgewicht
max. 45 kg
2600-2000-30-00
Lasereinstellhilfe
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300/400 und Maxi-Press 500
2665-0000-10-03
Matrizenaufnahme ø 50 mm für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Variante
für Matrizen mit Außendurchmesser 50 mm
Einspannzapfen
ø 20 mm
2665-0000-10-04
Adapter für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
Gewinde Stempelaufnahme
M14x1,5
