2600-9500-00-02

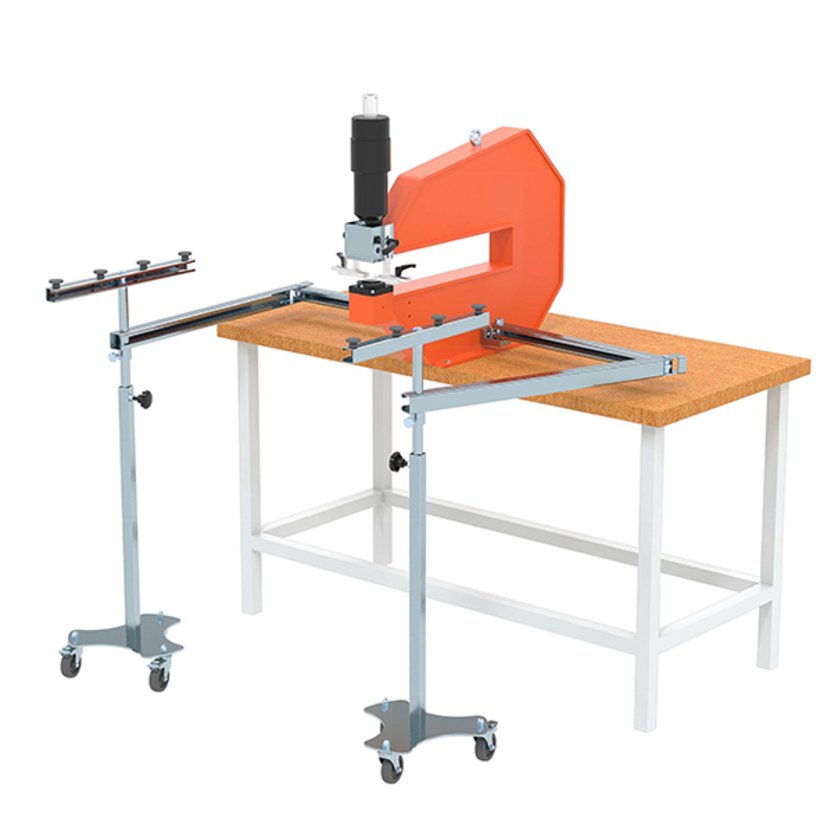

Türauflage schwenkbar für Stanzbügel
- Leichtes Handling
- Schneller und einfacher Anbau
Produktbeschreibung
Die Türauflage besitzt 2 höhenverstellbare, fahrbare Stützen zur Auflage von großen und schweren Werkstücken. Wird das Werkstück positioniert, fahren die Stützen mit.
Bearbeitung abgekanteter Bleche bis 35 mm.
Flexible Montage durch die universal gestaltete Befestigungseinheit. Befestigung entweder am Stanzbügel oder auf/an der Arbeitsplatte.
Platzbedarf zum Bearbeiten von 0,8 m x 2 m großem Werkstücken: 3 m x 2 m (Breite x Tiefe).
Technische Daten
-
PRODUCT NUMBER: 2600-9500-00-02
-
Produktfamilie: für Werkstattausstattung
-
Werkstückabmessung: max. 800 x 2000 mm
-
Werkstückgewicht: max. 45 kg
-
Gewicht: 20 kg
-
Arbeitshöhe: stufenlos verstellbar 1000 - 1200 mm
Hinweis
- Quadratische, rechteckige Ausbrüche oder Formausbrüche können im Werkstück korrekt positioniert werden, wenn ein passender Tiefenanschlag am Stanzbügel montiert ist – siehe häwa Zubehör für Werkstattausstattung.
- 2 fahrbare Stützen mit Werkstückauflage, 2 Schwenkarme klappbar, Befestigungseinheit, Befestigungsmaterial.
2643-7107-00-00
Maxi-Press 500
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Stempelaufnahme
20 mm
Bearbeitungstiefe
500 mm
2662-7203-00-01
Quick-Press 300 hydraulisch handbetätigt
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
13 mm
Bearbeitungstiefe
300 mm
2662-7205-00-01
Quick-Press 300 hydraulisch
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
13 mm
Bearbeitungstiefe
300 mm
2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
13 mm
Bearbeitungstiefe
300 mm
2665-0000-10-00
Quick-Press 400
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm
Stempelaufnahme
20 mm
Bearbeitungstiefe
400 mm
