2662-7205-00-01

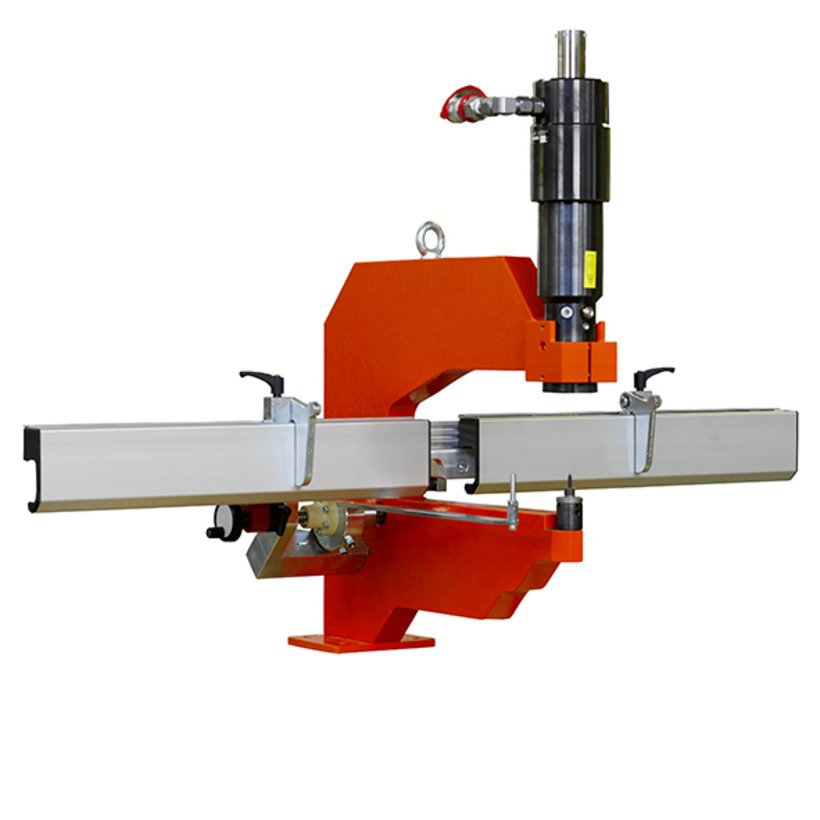

Quick-Press 300 hydraulisch
- Stanzen bis in den äußersten Randbereich
- Arbeiten ohne anreißen und körnen
- Nutzbare Bearbeitungstiefe 300 mm
Produktbeschreibung
Stanzbügel mit hydraulischer Betätigung zum schnellen und präzisen Lochen ohne Vorbohren
Zum Anschließen an häwa Elektro- oder Luft-Hydraulikaggregat
Ausgelegt für das Bearbeiten von Klemmenkästen, Wandgehäusen, Türen/Deckel/, Montage-/Kabelplatten und glatte/gekantete Bleche bis 40 mm
Stanzmittelpunktanzeige durch Laserdiode nachrüstbar
Längen- und Tiefenanschlag mit zwei verschiebbaren Klappanschlägen
Herstellen von Lochreihen durch präzisen einstellbaren Nachsetzanschlag
Technische Daten
-
Artikelnummer: 2662-7205-00-01
-
Einsatzbereich: Stanzen von Ausschnitten
-
Produktfamilie: für Werkstattausstattung
-
Material: Stahl, Edelstahl, Alu
-
Einsetzbar für: Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
-
Materialstärke: Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
-
Max. Stanzkraft: 80 kN
-
Zylinderhub: 42 mm
-
Bearbeitungstiefe: 300 mm
-
Längenanschlag: Beidseitig vom Zylinder von 38-500 mm verstellbar
-
Tiefenanschlag: Verstellbar von 5 - 300 mm
-
Nachsetzanschlag: Spielfrei verstellbar über Skala von 30 - 100 mm
-
Stempelaufnahme: ø 13 mm
-
Max. Betriebsdruck: 450 bar
-
Gewicht: 69 kg
Hinweis
- Weitere Quick-Press 300 Ausführungen verfügbar.
- Stanzbügel mit Hydraulikzylinder, Längen- Tiefen- und Nachsetzanschlag
- 2 Klappanschläge
- Adapter zur Aufnahme von Lochstempel
2680-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0205-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0210-50-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 10,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2680-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2680-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2680-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0221-30-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0224-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0225-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0228-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0230-50-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0232-20-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0237-00-00
Rundlocher, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0240-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0250-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0263-20-00
Rundlocher mit abgesetzter Matrize
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
2661-0422-20-00
Quadratlocher für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Größe ø
22,2 x 22,2 mm
Einspannzapfen
ø 13 mm
Matrizen - Aufnahmedurchmesser
50 mm
2661-0425-40-00
Quadratlocher für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Größe ø
25,4 x 25,4 mm
Einspannzapfen
ø 13 mm
Matrizen - Aufnahmedurchmesser
50 mm
2661-0922-52-01
Rundlocher mit zwei Nasen für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
Matrizen - Aufnahmedurchmesser
50 mm
2680-0340-00-00
Matrizenaufnahme für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
für Matrizen mit Außendurchmesser 40 mm
Einspannzapfen
ø 13 mm
2680-0350-00-00
Matrizenaufnahme für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
für Matrizen mit Außendurchmesser 50 mm
Einspannzapfen
ø 13 mm
2661-0314-00-00
Adapter für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 13 mm
Gewinde Stempelaufnahme
M14x1,5
2662-0700-02-00
Längen - und Tiefenanschlag für Quick - Press 300
Produktfamilie
für Werkstattausstattung
Tiefenanschlag
Verstellbar von 5 - 300 mm
Einstellbereich
Beidseitig vom Zylinder von 38-500 mm verstellbar
2662-0750-02-00
Nachsetzanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einstellbereich
Verstellbar über Skala von 30 – 100 mm
2662-0701-01-00
Klappanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
Links vom Zylinder
2662-0701-02-00
Klappanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
Rechts vom Zylinder
2662-0800-01-00
Standfuß für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Montagehöhe Stanzbügel
850 mm
2642-0202-01-00
Fingerschutz + Abstreifer
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500
2600-9500-00-02
Türauflage schwenkbar für Stanzbügel
Produktfamilie
für Werkstattausstattung
Arbeitshöhe
stufenlos verstellbar 1000 - 1200 mm
Werkstückabmessung
max. 800 x 2000 mm
Werkstückgewicht
max. 45 kg
2662-7105-80-04
Lasernachrüstset
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt-Laserdiodenmodul
Betriebsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
Laserklasse
2
2600-2000-00-04
Punkt-Laserdiodenmodul
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt-Laserdiodenmodul
Erforderliche Eingangsspannung
3 V DC
Laserklasse
2
2600-2000-60-04
Steckernetzteil 3V DC
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt- Laserdiodenmodul
Ausgangsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
2600-2000-30-00
Lasereinstellhilfe
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300/400 und Maxi-Press 500
2612-7500-00-00
Luft-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
500 bar
Luftanschluss
werksseitig min. 6 bar
2611-0400-00-00
Elektro-Hydraulikpumpe
Einsatzbereich
Antrieb von häwa-Werkzeug
Betriebsdruck
max.
450 bar
Elektroanschluss
400 V / 50 Hz
2661-0314-00-00
Adapter für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 13 mm
Gewinde Stempelaufnahme
M14x1,5
2662-0700-02-00
Längen - und Tiefenanschlag für Quick - Press 300
Produktfamilie
für Werkstattausstattung
Tiefenanschlag
Verstellbar von 5 - 300 mm
Einstellbereich
Beidseitig vom Zylinder von 38-500 mm verstellbar
2662-0701-01-00
Klappanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
Links vom Zylinder
2662-0701-02-00
Klappanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Variante
Rechts vom Zylinder
2662-0750-02-00
Nachsetzanschlag für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einstellbereich
Verstellbar über Skala von 30 – 100 mm
2662-7100-82-06
Hydraulikzylinder für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Stempelaufnahme
ø 13 mm
Zylinderhub
42 mm
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
