2661-0314-00-00

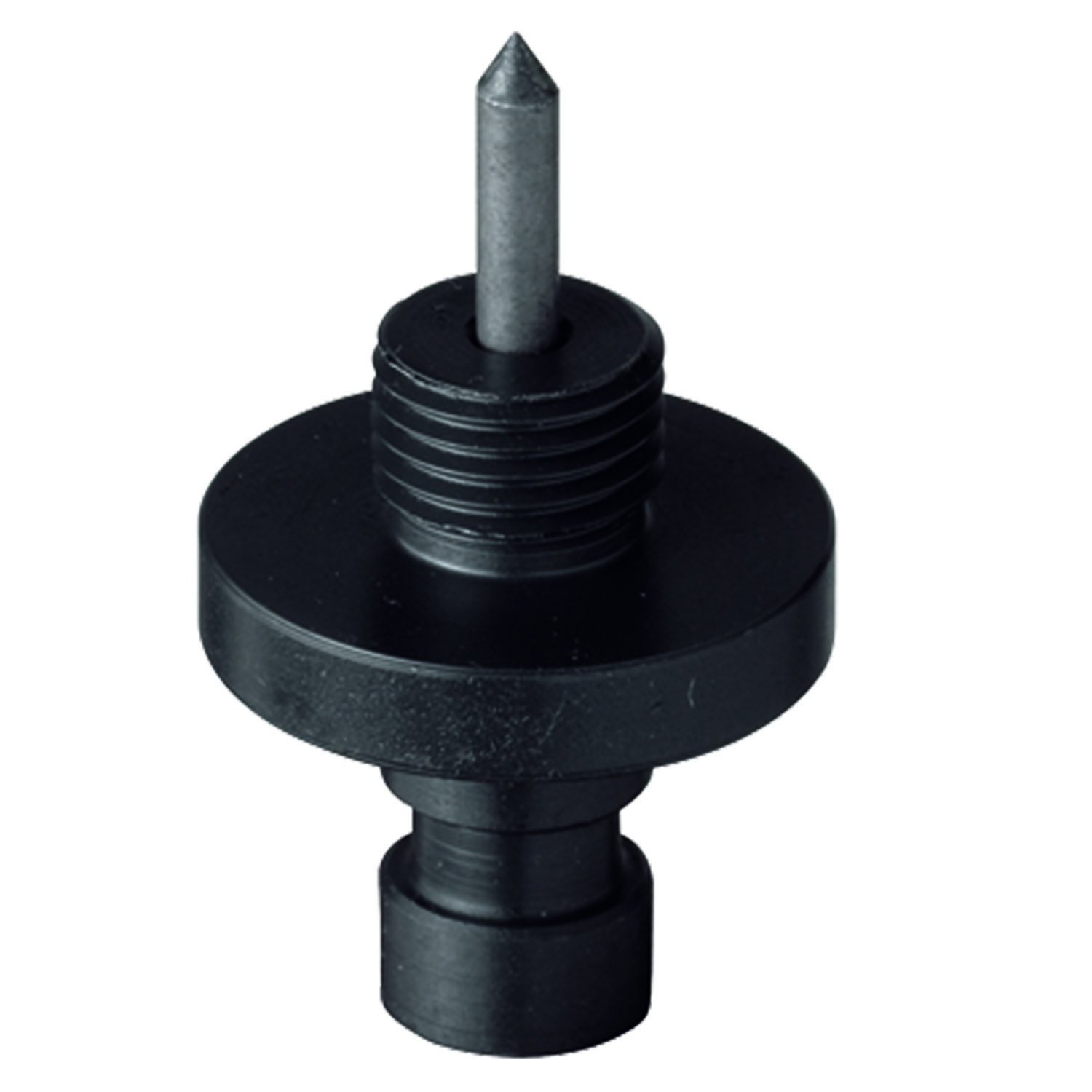

Adapter für Quick-Press 300
Produktbeschreibung
Zur Aufnahme der Rundstempel ab ø 20,4 mm im Stanzbügel Quick-Press 300
Die Ausrichtung des Adapters im Stanzbügel erfolgt über einen Einspannzapfen ø 13 mm
Zur Aufnahme der Lochstempel besitzt der Adapter ein M14x1,5 Gewinde
Der Adapter kann entweder unten im Stanzbügel oder oben im Hydraulikzylinder aufgenommen werden
Mit federnder Zentrierspitze zur leichten Werkstück-Positionierung
Technische Daten
-
Artikelnummer: 2661-0314-00-00
-
Produktfamilie: für Werkstattausstattung
-
PRODUKTGRUPPENNAMEEBENE6: Zubehör Quick-Press 300
-
Einspannzapfen: ø 13 mm
-
Gewinde Stempelaufnahme: M14x1,5
Hinweis
- Bei Laserbetrieb, Zentrierspitze entfernen.
- 1 Adapter
