2662-7105-80-04

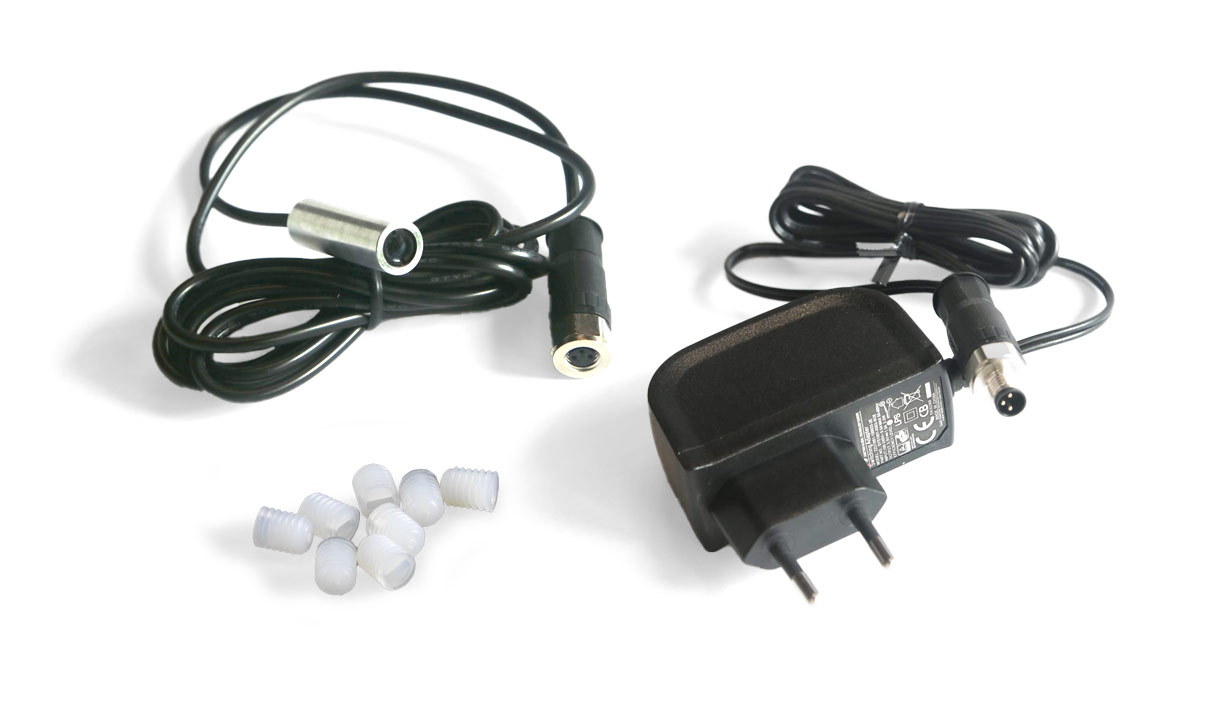

Lasernachrüstset
- Optische Stanzmittelpunktanzeige
Produktbeschreibung
Nachrüstset einer Stanzmittelpunktanzeige bestehend aus einem Laserdiodenmodul und Steckernetzteil. Voraussetzung: 230 Volt -Steckdose und ein dafür ausgelegter Hydraulikzylinder.
Leitungslänge gesamt 2,9 m.
Technische Daten
-
Artikelnummer: 2662-7105-80-04
-
Produktfamilie: für Werkstattausstattung
-
Betriebsspannung: 3 V DC
-
Ausführung: Punkt-Laserdiodenmodul
-
Elektroanschluss: 230 V / 50 Hz
-
Verwendung: Quick-Press 300 / Quick-Press 400 / Maxi-Press 500
-
Laserklasse: 2
Hinweis
- Passend für Zylinder mit Seriennummer RZ.12.xxx und RZ.13.xxx.
- Zum Einbau durch Kunden.
- Bei Laserbetrieb, müssen die Zentrierspitzen der Lochwerkzeuge und Adapter entfernt werden.
- 1 Laserdiodenmodul, 1 Steckernetzteil mit Befestigungsteilen und Einbauanleitung

2600-2000-20-02
Kunststoff-Gewindestift M5x6
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500 Hydraulikzylinder der neuesten Generation

2600-2000-30-00
Lasereinstellhilfe
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300/400 und Maxi-Press 500

2662-7205-00-01
Quick-Press 300 hydraulisch
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
ø 13 mm
Bearbeitungstiefe
300 mm

2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
ø 13 mm
Bearbeitungstiefe
300 mm

2600-2000-00-04
Punkt-Laserdiodenmodul
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt-Laserdiodenmodul
Erforderliche Eingangsspannung
3 V DC
Laserklasse
2

2600-2000-20-02
Kunststoff-Gewindestift M5x6
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick-Press 300 und Maxi-Press 500 Hydraulikzylinder der neuesten Generation

2600-2000-60-04
Steckernetzteil 3V DC
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt- Laserdiodenmodul
Ausgangsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
