2600-2000-00-04

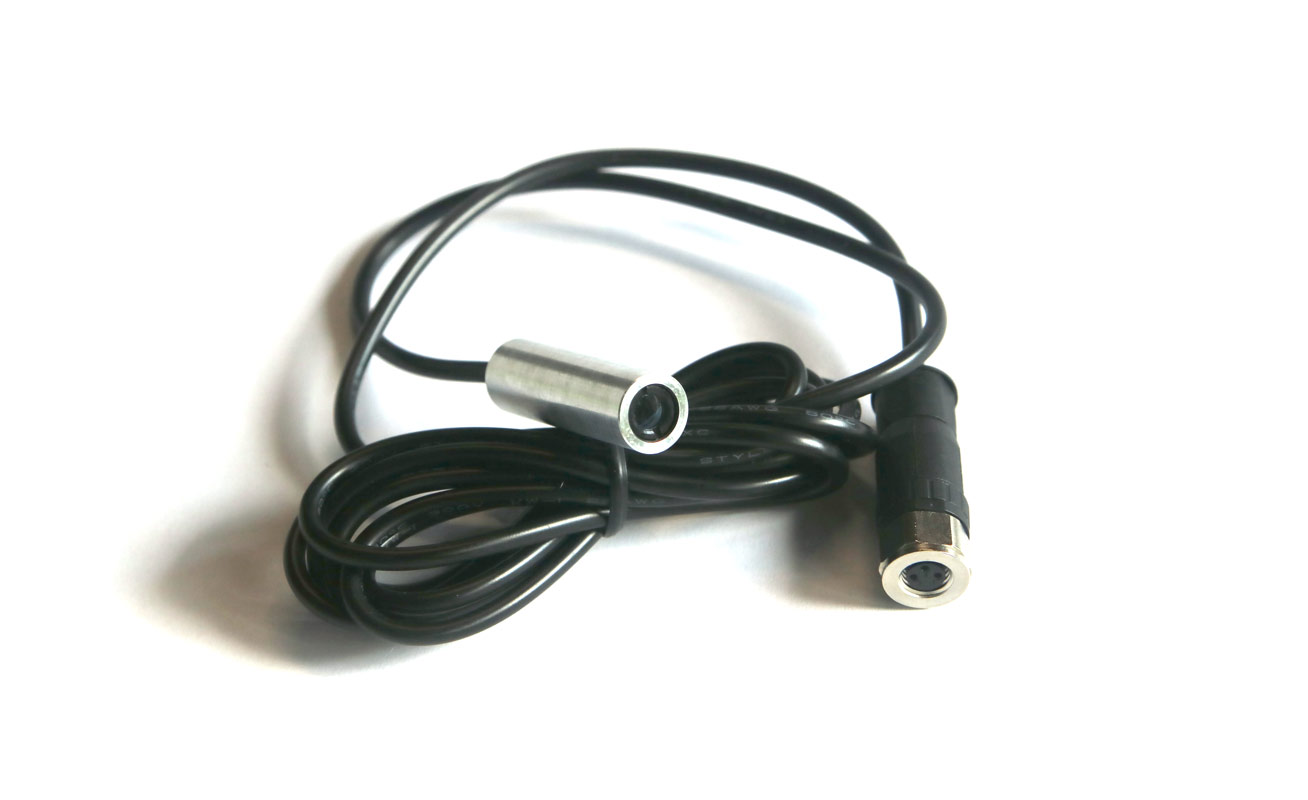

Punkt-Laserdiodenmodul
- Optische Stanzmittelpunktanzeige
Produktbeschreibung
Roter Punktlaser. Gehäuse Ø 12 mm x 40 mm mit einer Leitungslänge von 1,7 m und einem Steckverbinder zum Anschluß eines Steckernetzteils.
Technische Daten
-
Artikelnummer: 2600-2000-00-04
-
Produktfamilie: für Werkstattausstattung
-
Ausführung: Punkt-Laserdiodenmodul
-
Erforderliche Eingangsspannung: 3 V DC
-
Verwendung: Quick-Press 300 / Quick-Press 400 / Maxi-Press 500
-
Laserklasse: 2
Hinweis
- Passend für Zylinder mit Seriennummer RZ.12.xxx und RZ.13.xxx
- Bei Laserbetrieb, müssen die Zentrierspitzen der Lochwerkzeuge und Adapter entfernt werden.
- Zum Betrieb wird das 230 V/50 Hz Steckernetzteil 2600-2000-60-04 benötigt.
- 1 Laserdiodenmodul

2600-2000-60-04
Steckernetzteil 3V DC
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt- Laserdiodenmodul
Ausgangsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz

2662-7205-00-01
Quick-Press 300 hydraulisch
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
ø 13 mm
Bearbeitungstiefe
300 mm

2643-7107-00-00
Maxi-Press 500
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Stempelaufnahme
ø 20 mm
Bearbeitungstiefe
500 mm

2662-7105-80-04
Lasernachrüstset
Produktfamilie
für Werkstattausstattung
Ausführung
Punkt-Laserdiodenmodul
Betriebsspannung
3 V DC
Elektroanschluss
230 V / 50 Hz
Laserklasse
2

2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Stempelaufnahme
ø 13 mm
Bearbeitungstiefe
300 mm
Montageanleitungen:
