2661-0240-20-00

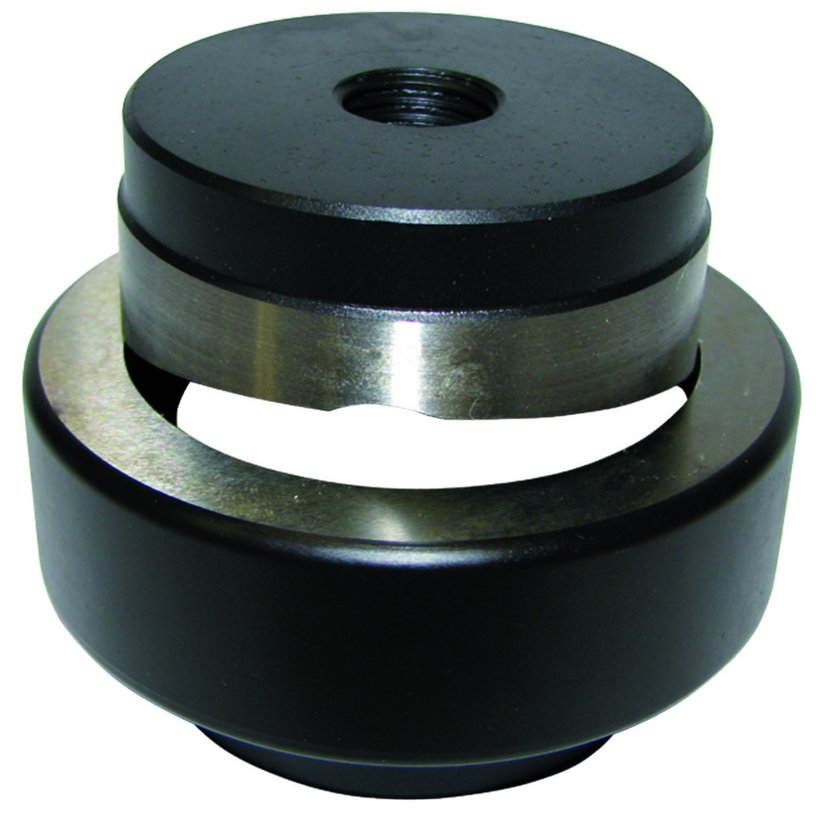

Rundlocher mit abgesetzter Matrize
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Für den Einsatz in Stanzbügel
Schonung des Werkzeugs durch optimierte Schneidengeometrie
Schnell, sauber, keine Gratbildung
Technische Daten
-
Artikelnummer: 2661-0240-20-00
-
Max. Blechstärke: Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
-
Produktfamilie: für Werkstattausstattung
-
PRODUKTGRUPPENNAMEEBENE6: Rundlocher (Werkstattanwendung)
-
Matrizen-Aufnahmedurchmesser: 50 mm, Matrize abgesetzt
-
Größe ø: 40.2 mm
-
Metrisch: 40
Hinweis
- ACHTUNG: Verwenden Sie den in den Datenblättern des Stanzbügels und des Stanzwerkzeugs angegebenen kleineren Wert als maximal mögliche Blechstärke.
- Prüfen Sie vor Auswahl dieses Lochers, ob Sie die entsprechende Matrizenaufnahme (ø 50 mm) bereits besitzen.
- Weitere Informationen zum Produkt finden Sie unter "Downloads".
- 1 Locher, bestehend aus Stempel und Matrize
2680-0350-00-00
Matrizenaufnahme ø 50 mm für Quick-Press 300
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 13 mm
Variante
Matrizen mit Außendurchmesser 50 mm
2665-0000-10-03
Matrizenaufnahme ø 50 mm für Quick-Press 400
Produktfamilie
für Werkstattausstattung
Einspannzapfen
ø 20 mm
2643-0250-72-00
Matrizenaufnahme ø 50 mm für Maxi-Press 500
Produktfamilie
für Werkstattausstattung
Innendurchmesser
50 mm
Außendurchmesser
72 mm
2643-7105-00-00
Maxi-Press 500 hydraulisch
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Bearbeitungstiefe
500 mm
Stempelaufnahme (Durchmesser)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulisch mit Stanzmittelpunktanzeige
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Bearbeitungstiefe
500 mm
Stempelaufnahme (Durchmesser)
20 mm
2662-7203-00-01
Quick-Press 300 hydraulisch handbetätigt
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme
13 mm
2662-7205-00-01
Quick-Press 300 hydraulisch
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
2665-0000-10-00
Quick-Press 400
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm
Bearbeitungstiefe
400 mm
Stempelaufnahme (Durchmesser)
20 mm
