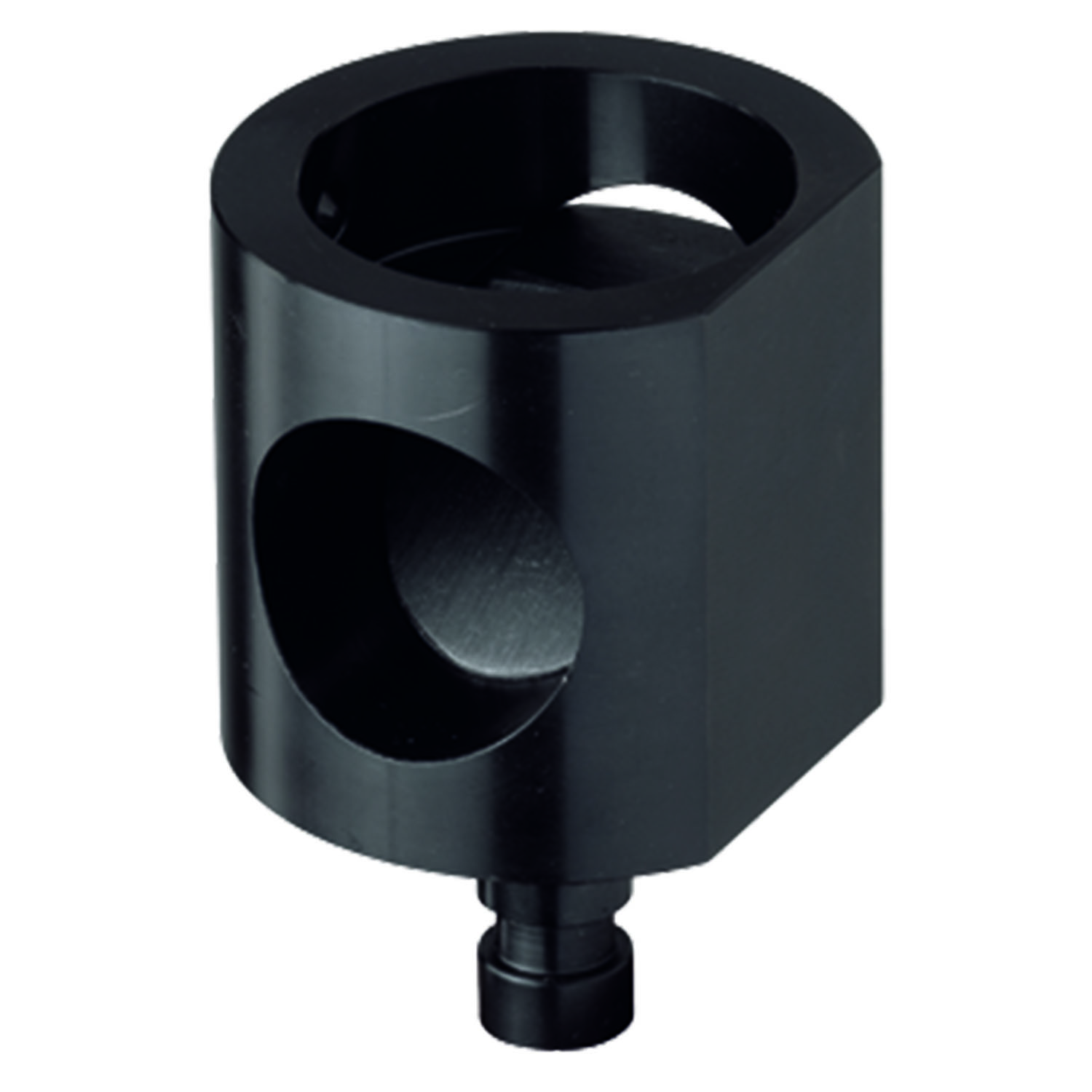

Matrizenaufnahme ø 40 mm für Quick-Press 300

2680-0340-00-00

Matrizenaufnahme ø 40 mm für Quick-Press 300

Produktbeschreibung

Zur Aufnahme der Matrizen von Lochwerkzeugen im Stanzbügel Quick-Press 300

Die Ausrichtung der Matrizenaufnahme im Stanzbügel erfolgt über einen Einspannzapfen ø 13 mm

Die Matrizen wird am Außendurchmesser über einen Gewindestift fixiert

Die Matrizenaufnahme kann entweder unten im Stanzbügel oder oben im Hydraulikzylinder aufgenommen werden

Die Wahl der Matrizenaufnahmegröße bestimmt, welche Lochwerkzeuge verwendet werden können

Technische Daten

  • Artikelnummer: 2680-0340-00-00
  • Produktfamilie: für Werkstattausstattung
  • PRODUKTGRUPPENNAMEEBENE4: Zubehör Stanzwerkzeuge
  • PRODUKTGRUPPENNAMEEBENE5: Zubehör Stanzbügel
  • PRODUKTGRUPPENNAMEEBENE6: Zubehör Quick-Press 300
  • Einspannzapfen: ø 13 mm
  • Variante: Matrizen mit Außendurchmesser 40 mm

Hinweis

  • Matrizenaufnahme für Matrizen mit Außendurchmesser 40 mm
  • Verfügbare Lochwerkzeuge: Rund: von ø 6,6 bis ø 22,5 mm
  • Stanzabfälle fallen bis ø 22 mm aus der Matrizenaufnahme heraus
  • 1 Matrizenaufnahme mit Gewindestift
Quick-Press 300 hydraulisch handbetätigt
2662-7203-00-01
Quick-Press 300 hydraulisch handbetätigt
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme
13 mm
Quick-Press 300 hydraulisch
2662-7205-00-01
Quick-Press 300 hydraulisch
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Bearbeitungstiefe
300 mm
Stempelaufnahme (Durchmesser)
13 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
6.6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
12.2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
12.7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
15.2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
16.2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
2680-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Größe ø
18.6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher, Matrizen-Außendurchmesser 40 mm
2680-0220-20-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick - Press 300
Größe ø
20.2 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher, Matrizen-Außendurchmesser 40 mm
2680-0220-40-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick - Press 300
Größe ø
20.4 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Matrizen - Aufnahmedurchmesser
40 mm
Rundlocher, Matrizen-Außendurchmesser 40 mm
2680-0222-50-00
Rundlocher, Matrizen-Außendurchmesser 40 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für Quick - Press 300
Größe ø
22.5 mm
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 3,5 mm - siehe Hinweis
Matrizen - Aufnahmedurchmesser
40 mm
