2642-0313-20-00

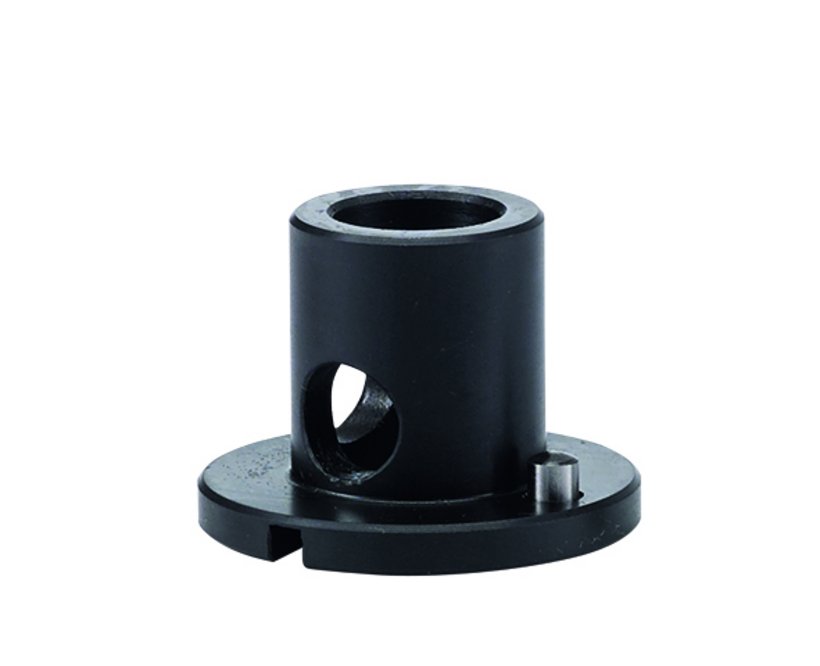

Reduzierung Einspannzapfen
Produktbeschreibung
Ermöglicht den Einsatz von Lochern mit Einspannzapfendurchmesser 13 mm (Quick-Press 300) in Maschinen, mit Einspannzapfenaufnahme 20 mm
Klemmung über einen Gewindestift mit Zapfen
Technische Daten
-
Artikelnummer: 2642-0313-20-00
-
Produktfamilie: für Werkstattausstattung
-
Ausführung: für Quick-Press 400 und Maxi-Press 500
-
Außendurchmesser: 20 mm
-
Innendurchmesser: 13 mm
Hinweis
- Passend zur Aufnahme aller Locher mit Einspannzapfendurchmesser 13 mm.
- 1 Reduzierung
- Zwei Gewindestifte: 1x für Quick-Press 400, 1x für Maxi-Press 500
2643-7107-00-00
Maxi-Press 500
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Stempelaufnahme
ø 20 mm
Bearbeitungstiefe
500 mm
2665-0000-10-00
Quick-Press 400
Einsatzbereich
Stanzen von Ausschnitten
Einsetzbar für
Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale
Materialstärke
Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm
Stempelaufnahme
ø 20 mm
Bearbeitungstiefe
400 mm
2661-0205-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0206-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 6,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0209-00-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 9 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0210-50-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 10,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0212-70-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0215-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0216-20-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
2661-0218-60-00
Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Produktfamilie
für Werkstattausstattung
Ausführung
für alle Quick- und Maxi-Pressen
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Einspannzapfen
ø 13 mm
