2611-7600-01-00

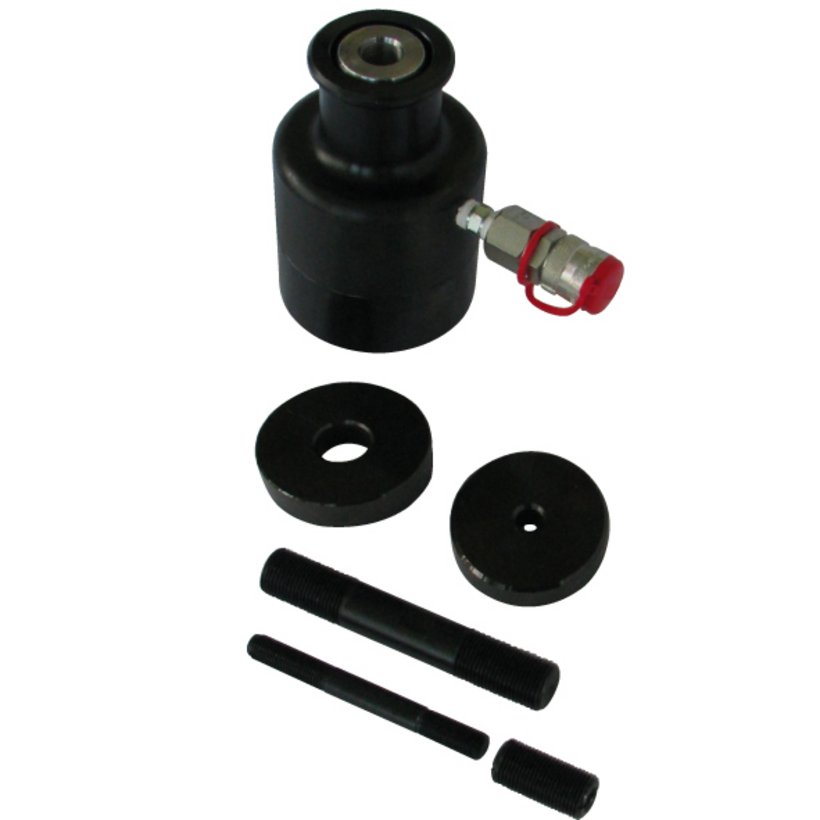

Hydraulikzylinder Power 19
- Ausgelegt für schwer zugängliche Stellen
- Max. Lochung: ø 135 mm
Produktbeschreibung
Zur Betätigung der Locher aus der Rubrik "Mobile Geräte" mit häwa Elektro- oder Luft-Hydraulikpumpe. Zugzylinder mit etwas mehr Kraft als der "Hydraulikzylinder 19". Komplett anschlussfertig mit Schnellkupplung, Reduzierhülse, 2 Auflagescheiben und 2 Betätigungsschrauben ø 9,5 und ø 19 mm.
Technische Daten
-
Artikelnummer: 2611-7600-01-00
-
Abmessungen: Stanzzylinder: ø 100 x 175 mm
-
Einsetzbar für: Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
-
Max. Blechstärke: Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
-
Produktfamilie: für Mobile Geräte
-
Schraubenaufnahme: Gewinde 19 mm
-
PRODUKTGRUPPENNAMEEBENE6: Mobile Hydraulikzylinder
-
Gewicht: 5.7 kg
-
Zylinderhub: 40 mm
Hinweis
- Wird am Schlauch der Stanzpumpe die Schraubkupplung durch einen Stecknippel ersetzt, kann dieser Zylinder auch mit Hand- oder Fußstanzpumpen betrieben werden.
- 1 Hydraulikzylinder
- 2 Betätigungsschrauben (Schraube mit 2x Gewinde ø 9,5 mm und 2x Gewinde 19 mm)
- 2 Auflagescheiben
- 1 Reduzierhülse
2623-0832-21-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0833-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
33.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0835-01-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
35 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0838-11-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
38.1 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0830-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0834-10-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
34.1 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0835-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
35 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0837-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
37 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0838-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
38 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
40.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0841-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
41.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0843-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
43.3 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0845-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
45.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0847-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
47 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
50.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0854-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
54 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0856-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
56.5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0860-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
60 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0863-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
63.2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0864-40-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
64.4 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0866-60-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
66.6 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0870-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
70 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0875-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
75.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0876-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
76.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0880-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
80 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0882-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
82 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0888-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
88.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0892-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
92 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0810-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
102 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0811-43-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
114.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-01-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
120 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2682-0815-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
15.2 mm
Max. Blechstärke
Edelstahl 1,5 mm
2682-0816-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
16.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0818-60-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
18.6 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0820-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0820-40-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.4 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0822-50-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0825-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe ø
25.2 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0828-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.5 mm
Max. Blechstärke
Edelstahl 2 mm
2682-0830-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0832-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
32.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0837-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
37 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0840-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
40.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0847-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
47 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0850-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
50.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0854-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
54 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0860-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
60 mm
Max. Blechstärke
Edelstahl 2,5 mm
2682-0863-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe ø
63.2 mm
Max. Blechstärke
Edelstahl 2,5 mm
2623-0812-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
12.2 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0812-70-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
12.7 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0814-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
14 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0815-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
15.2 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
16.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0817-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
17.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0818-60-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
18.6 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0819-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
19 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-40-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
20.4 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0821-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
21.3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0823-80-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
23.8 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0824-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
24.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
25.2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0827-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
27 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
28.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0830-51-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe ø
30.5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2682-7816-50-26
Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. Blechstärke
Edelstahl 2,5 mm, abhängig von Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2683-7812-50-20
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Variante
mit Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2623-7812-30-00
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschraube
Betätigungsgewinde
ø 9,5 mm
2683-7812-30-20
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
mit Betätigungsschraube
Betätigungsgewinde
ø 9,5 mm
2623-7812-60-00
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
ohne Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2683-7812-60-30
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Variante
mit Betätigungsschrauben
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0945-00-02
Quadratlocher 45
Produktfamilie
für Mobile Geräte
Größe
45 x 45 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0946-00-02
Quadratlocher 46
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0968-00-02
Quadratlocher 68
Produktfamilie
für Mobile Geräte
Größe
68 x 68 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2683-0992-00-02
Quadratlocher 92
Produktfamilie
für Mobile Geräte
Größe
92 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0922-30-00
Rechtecklocher 22x30
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2683-0922-42-11
Rechtecklocher 22x42
Produktfamilie
für Mobile Geräte
Größe
22 x 42 mm
Max. Blechstärke
Stahl 1,5 mm + Edelstahl 1 mm
2683-0925-50-00
Rechtecklocher 25x50
Produktfamilie
für Mobile Geräte
Größe
25 x 50 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
2683-0946-92-02
Rechtecklocher 46x92
Produktfamilie
für Mobile Geräte
Größe
46 x 92 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-52-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 52 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-65-02
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 65 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-85-52
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 85,5 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2683-0936-11-22
Rechtecklocher für schwere Steckverbinder
Produktfamilie
für Mobile Geräte
Größe ø
36 x 112 mm
Max. Blechstärke
Stahl 3 mm + Edelstahl 2,5 mm
2623-0922-52-01
Rundlocher mit 2 Nasen
Produktfamilie
für Mobile Geräte
Größe ø
22.5 mm
Max. Blechstärke
Stahl 2 mm, Edelstahl 1,5 mm
2683-0000-00-37
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0000-00-09
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0000-00-50
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
2683-0920-22-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,1 x 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
2683-0920-23-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,2 x 23,1 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2624-0711-19-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/19 mm
Schraubenlänge
100 mm
2624-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/19 mm
Schraubenlänge
120 mm
2684-0000-20-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
63 mm
Innendurchmesser
10 mm
2684-0000-30-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
65 mm
Innendurchmesser
20 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2624-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/19 mm
Schraubenlänge
120 mm
2684-0000-20-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
63 mm
Innendurchmesser
10 mm
2684-0000-30-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
65 mm
Innendurchmesser
20 mm
Montageanleitungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
