2683-0000-00-37
Formlocher für MinD / D-Sub / IEEE
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Zum Lochen von Blechen mit Stanzpumpe
Durch die Markierungen an der Matrize einfaches Ausrichten
Schnell, sauber, keine Gratbildung
Technische Daten
-
Artikelnummer: 2683-0000-00-37
-
max. Blechstärke: Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
-
Produktfamilie: für Mobile Geräte
-
Betätigungsgewinde: ø 9,5 mm
-
Größe: 11,3 x 58,4 mm
-
Vorbohren ø: 11 mm
-
Polzahl: 37

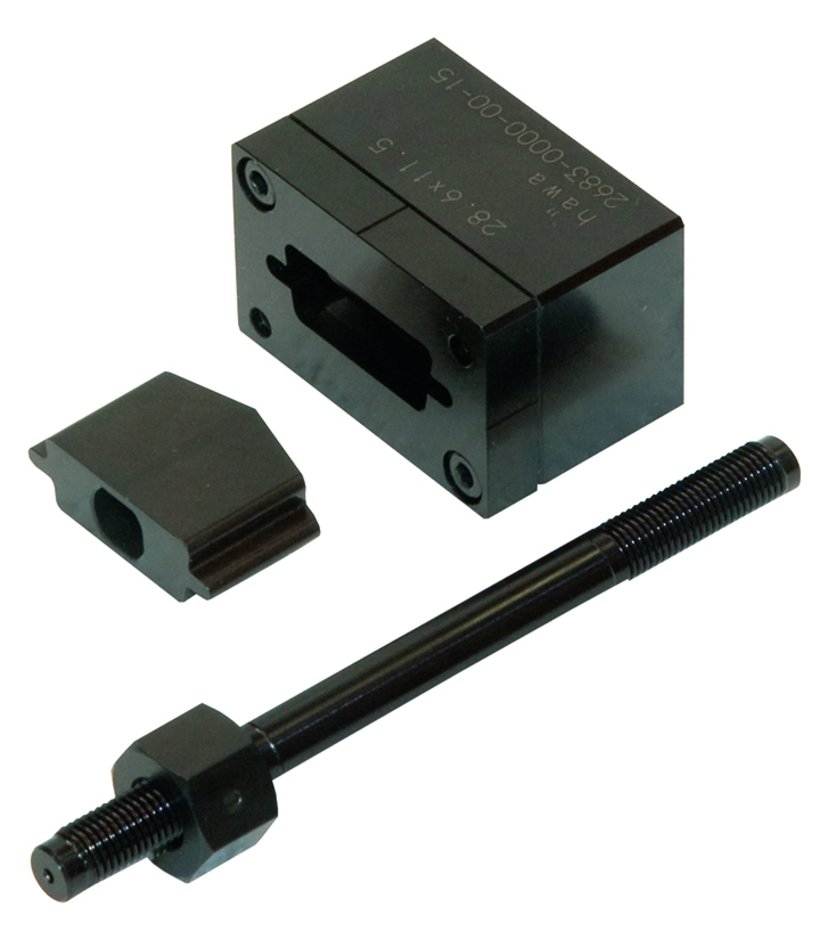

- 1 Locher komplett. Bestehend aus Stempel und Matrize + Betätigungsschraube mit Mutter.
2611-7600-01-00
Hydraulikzylinder Power 19
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
40 mm
2611-7600-02-00
Hydraulikzylinder Power 25
Einsetzbar für
Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde M25 x 1,5
Zylinderhub
40 mm
2684-7600-01-00
Hydraulikzylinder 19
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
28 mm
2626-7200-01-00
Powerman Vario
Variante
ohne Lochwerkzeuge im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-00-00
Powerlec Vario Plus
Variante
ohne Lochwerkzeuge
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7401-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 92 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2683-0000-00-38
Mutter für Formlocher
Produktfamilie
für Mobile Geräte
Gewinde
9,5 mm
Schlüsselweite
17 mm
2683-0000-38-38
Betätigungsschraube für Formlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
9,5/9,5 mm
Schraubenlänge
120 mm
Formteil
SW 8 + 3te Fläche
