2611-7600-02-00

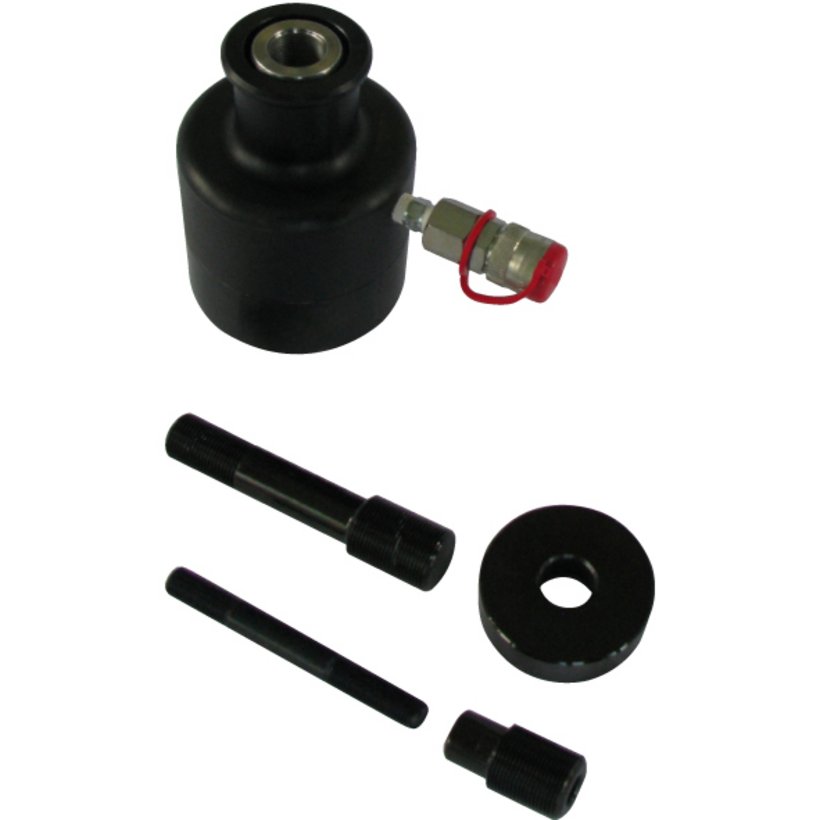

Hydraulikzylinder Power 25
- Ausgelegt für schwer zugängliche Stellen
- Max. Lochung: ø 185 mm
Produktbeschreibung
Zylinder für Anwendungen mit hohem Kraftbedarf
Neben der Betätigung von Rundlochern mit den Gewinden 9,5, 19 mm mit häwa Elektro- oder Luft-Hydraulikpumpe sind mit der M25 Betätigungsschraube auch deutlich größere Rund- und Form-Stanzquerschnitte möglich
Komplett anschlussfertig mit Schnellkupplung, Reduzierhülse, eine Auflagescheibe und 2 Betätigungsschrauben für Rundlocher mit Gewinde ø 9,5 und ø 19 mm
Technische Daten
-
Artikelnummer: 2611-7600-02-00
-
Abmessungen: Stanzzylinder: ø 110 x 175 mm
-
Einsetzbar für: Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale
-
max. Blechstärke: Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
-
Produktfamilie: für Mobile Geräte
-
Schraubenaufnahme: Gewinde M25 x 1,5
-
Gewicht: 6.4 kg
-
Zylinderhub: 40 mm
Hinweis
- ACHTUNG: Verwendung von Standard FORMLOCH-Werkzeugen mit einem 19er Betätigungsgewinde ist nicht möglich.
- ACHTUNG: Bei Verwendung der 19er Betätigungsschraube gelten folgende Angaben: Einsetzbar für Rundlocher bis ø 135 mm. Max. Blechstärke: Stahl 3 mm, Edelstahl 2 mm, Aluminium 4 mm.
- Wird am Schlauch der Stanzpumpe die Schraubkupplung durch einen Stecknippel ersetzt, kann dieser Zylinder auch mit Hand- oder Fußstanzpumpen betrieben werden.
- 1 Hydraulikzylinder
- 2 Betätigungsschrauben (Schraube mit 2x Gewinde ø 9,5 mm und Gewinde M25 x 1,5 mm auf 19 mm
- 1 Reduzierhülse von M25 x 1,5 auf 9,5 mm
- 1 Auflagescheibe
2623-0828-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2623-0830-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0832-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0834-10-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 34,1 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0835-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0837-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2623-0838-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0840-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0841-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 41,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0843-30-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 43,3 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0845-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 45,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0847-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2623-0850-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0854-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 54 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
42
2623-0856-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 56,5 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0860-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 60 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
48
2623-0863-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 63,2 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0864-40-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 64,4 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0866-60-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 66,6 mm
Max. Blechstärke
Stahl 3 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
2623-0870-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 70 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0875-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 75,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0876-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 76,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0880-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 80 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0882-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 82 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0888-50-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 88,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0892-00-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 92 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0810-20-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 102 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0811-43-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 114,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-01-00
Rundlocher mit Gewinde Ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 120 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
Ø 19 mm
2682-0815-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Rundlocher Plus mit Gewinde ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2682-0818-60-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Rundlocher Plus mit Gewinde ø 11,1 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
ø 11,1 mm
2682-0828-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Edelstahl 2 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
21
2682-0830-50-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0832-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0837-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 37 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
29
2682-0840-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 40,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0847-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 47 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
36
2682-0850-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 50,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2682-0854-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 54 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
42
2682-0860-00-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 60 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
PG
PG
48
2682-0863-20-25
Rundlocher Plus mit Gewinde ø 19 mm
Produktfamilie
für Mobile Geräte
Größe
ø 63,2 mm
Max. Blechstärke
Edelstahl 2,5 mm
Betätigungsgewinde
Ø 19 mm
2623-0812-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,2 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0812-70-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 12,7 mm
Max. Blechstärke
Stahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 14 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
2623-0815-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 15,2 mm
Max. Blechstärke
Stahl 1,5 mm
Edelstahl 1 mm
Edelstahl 1 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 16,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0817-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 17,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0818-60-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 18,6 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
Ø 19 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0820-40-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 20,4 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 21,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0822-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 23,8 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0824-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 24,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0825-20-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 25,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0827-00-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 27 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 2 mm
Edelstahl 2 mm
Betätigungsgewinde
ø 9,5 mm
2623-0828-50-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 28,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 30,5 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0832-21-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 32,2 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0833-30-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 33,3 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0835-01-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 35 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0838-11-00
Rundlocher mit Gewinde Ø 9,5 mm
Produktfamilie
für Mobile Geräte
Größe
ø 38,1 mm
Max. Blechstärke
Stahl 2 mm
Edelstahl 1,5 mm
Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2682-7816-50-26
Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Max. Blechstärke
Edelstahl 2,5 mm, abhängig von Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 11,1 mm und ø 19 mm
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
2683-7812-50-20
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
2623-7812-30-00
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
ohne Betätigungsschraube
2683-7812-30-20
Rundlochersatz mit Lochern von PG7 bis PG21 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm
Variante
mit Betätigungsschraube
2623-7812-60-00
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21;29;36;42;48 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
2683-7812-60-30
Rundlochersatz mit Lochern von PG7 bis PG48 + ø 30,5 mm
Produktfamilie
für Mobile Geräte
Größe
PG-Rundlocher in PG: 7;9;11;13;16;21;29;36;42;48 und ø 30,5 mm
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2623-0922-30-00
Rechtecklocher 22 x 30
Produktfamilie
für Mobile Geräte
Größe
22 x 30 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0922-42-11
Rechtecklocher 22 x 42
Produktfamilie
für Mobile Geräte
Größe
22 x 42 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2623-0922-52-01
Rundlocher mit 2 Nasen
Produktfamilie
für Mobile Geräte
Größe
ø 22,5 mm
Max. Blechstärke
Stahl 2 mm, Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-37
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
37
Größe
11,3 x 58,4 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-09
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
9
Größe
11,3 x 19,8 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0000-00-50
Formlocher für MinD / D-Sub / IEEE
Produktfamilie
für Mobile Geräte
Polzahl
50
Größe
11,3 x 58,4 mm
Max. Blechstärke
Stahl 1,75 mm / Edelstahl 1 mm / Aluminium 2 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-22-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,1 x 22,5 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2683-0920-23-01
Formlocher Drehriegel
Produktfamilie
für Mobile Geräte
Größe
20,2 x 23,1 mm
Max. Blechstärke
Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
Betätigungsgewinde
ø 9,5 mm
2621-0711-10-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/9,5 mm
Schraubenlänge
95 mm
2624-0725-10-01
Reduzierhülse 25-9,5
Produktfamilie
für Mobile Geräte
Gewinde
M25x1,5/9,5 mm
Länge
48 mm
2684-0000-30-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
65 mm
Innendurchmesser
20 mm
Dicke
18 mm
2624-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
87 mm
2683-0725-19-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 25/19 mm
Schraubenlänge
120 mm
2624-0725-10-01
Reduzierhülse 25-9,5
Produktfamilie
für Mobile Geräte
Gewinde
M25x1,5/9,5 mm
Länge
48 mm
2684-0000-30-00
Auflagescheibe
Produktfamilie
für Mobile Geräte
Außendurchmesser
65 mm
Innendurchmesser
20 mm
Dicke
18 mm
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
