2683-0920-22-01

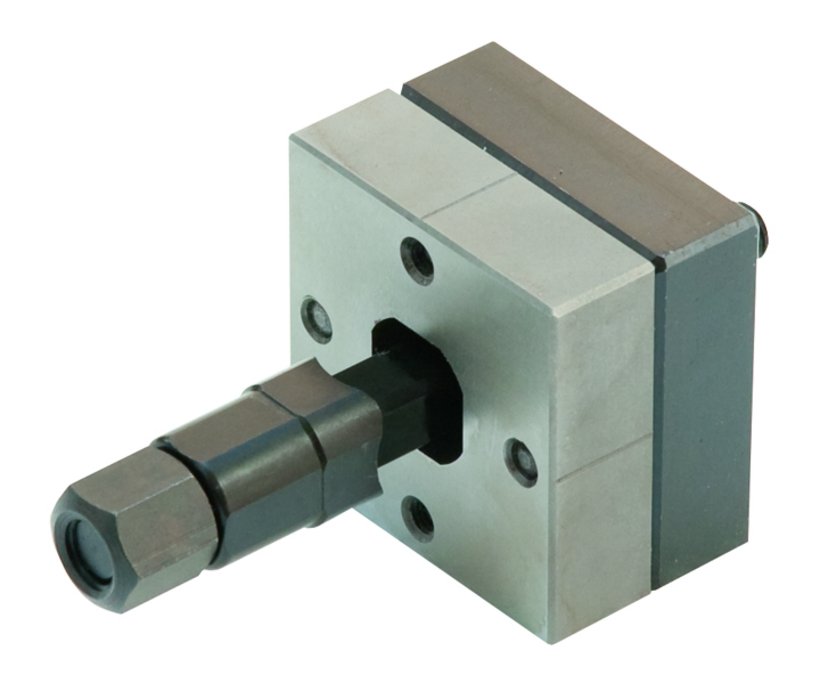

Formlocher Drehriegel
- Wirtschaftliches Arbeiten
Produktbeschreibung
Zum Lochen von Vorreiber- und Drehriegelausbrüchen in Bleche mit Stanzpumpe.
Durch die Markierungen an der Matrize einfaches Ausrichten.
Schnell, sauber, keine Gratbildung.
Technische Daten
-
PRODUCT NUMBER: 2683-0920-22-01
-
max. Blechstärke: Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
-
Produktfamilie: für Mobile Geräte
-
Betätigungsgewinde: ø 9,5 mm
-
Größe: 20,1 x 22,5 mm
-
Vorbohren ø: 16.2 mm
- 1 Locher komplett. Bestehend aus Stempel und Matrize + Betätigungsschraube mit Mutter.
2611-7600-01-00
Hydraulikzylinder Power 19
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
40 mm
2611-7600-02-00
Hydraulikzylinder Power 25
Einsetzbar für
Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde M25 x 1,5
Zylinderhub
40 mm
2684-7600-01-00
Hydraulikzylinder 19
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
28 mm
2622-7200-02-00
Powerman Junior
Variante
ohne Rundlocher
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
2622-7204-02-01
Powerman Junior
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
2626-7200-01-00
Powerman Vario
Variante
ohne Rundlocher im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-00-00
Powerlec Vario Plus
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7401-00-00
Powerlec Vario Plus
Variante
Lüfterkit 92
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7402-00-00
Powerlec Vario Plus
Variante
Lüfterkit 125
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
2623-0712-12-00
Betätigungsschraube + Mutter für Formlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde ø
9,5 mm/M12
Schraubenlänge
124 mm
Formteil
VK 12x12 mm mit Nut
Schlüsselweite
18 mm
