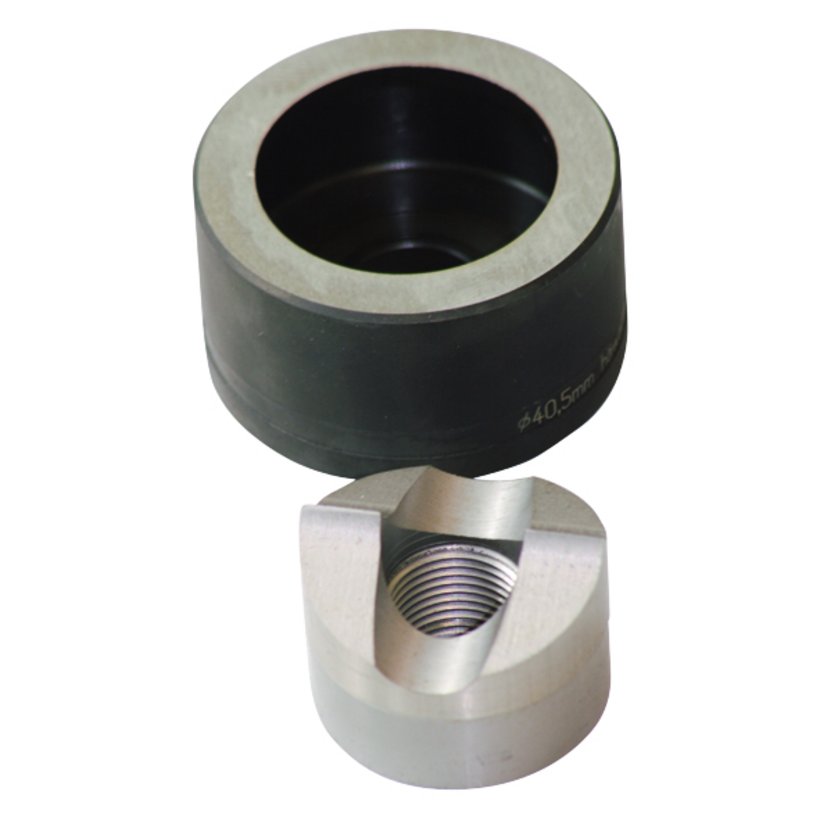

Rundlocher Plus mit Gewinde ø 9,5 mm

2682-0815-20-25

Rundlocher Plus mit Gewinde ø 9,5 mm

  • Hohe Lebensdauer
  • Wirtschaftliches Arbeiten
  • Speziell für Edelstahlbleche

Produktbeschreibung

Zum Lochen mit „mobilen Geräten“

Neben Edelstahl, können auch Stahlbleche gelocht werden

Schonung des Werkzeugs durch optimierte Schneidengeometrie

Durch die Schneidenform des Stempels wird der Kraftaufwand beim Lochen um bis zu 40% reduziert

Leichte Entnahme des bis ø 32,5 mm gespaltenen Abfallstückes

Schnell, sauber, keine Gratbildung

Technische Daten

  • Artikelnummer: 2682-0815-20-25
  • max. Blechstärke: Edelstahl 1,5 mm
  • Produktfamilie: für Mobile Geräte
  • Betätigungsgewinde: ø 9,5 mm
  • Größe: ø 15,2 mm
  • Vorbohren ø: 10.5 mm
  • PG: 9

Hinweis

  • Sie benötigen eine häwa Stanzpumpe oder einen häwa Hydraulik-Zylinder. Ob dieses Lochwerkzeug mit ihrem häwa Stanzgerät kompatibel ist, entnehmen Sie bitte dem „Werkzeughinweis – Locher für Mobile Geräte“ unter „Downloads“.
  • Die max. zu stanzende Blechdicke ist auch vom Stanzgerät abhängig.
  • 1 Locher komplett, bestehend aus Stempel und Matrize
Hochleistungsschneidöl
2684-0700-25-00
Hochleistungsschneidöl
Füllmenge
0,25 Liter
Hydraulikzylinder Power 19
2611-7600-01-00
Hydraulikzylinder Power 19
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
40 mm
Hydraulikzylinder Power 25
2611-7600-02-00
Hydraulikzylinder Power 25
Einsetzbar für
Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde M25 x 1,5
Zylinderhub
40 mm
Hydraulikzylinder 19
2684-7600-01-00
Hydraulikzylinder 19
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
28 mm
Betätigungsschraube für Handbetätigung
2683-1710-62-00
Betätigungsschraube für Handbetätigung
Produktfamilie
für Mobile Geräte
Ausführung
mit Kugellager
Größe
9,5 x 53 mm
Schlüsselweite
17 mm
Powerman Junior
2622-7200-02-00
Powerman Junior
Variante
ohne Rundlocher
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
Powerman Junior
2622-7204-02-01
Powerman Junior
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
Powerman Vario
2626-7200-01-00
Powerman Vario
Variante
ohne Lochwerkzeuge im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-00-00
Powerlec Vario Plus
Variante
ohne Lochwerkzeuge
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7401-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 92 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Step
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Als PDF speichern Als PDF speichern Direkt-Anfrage
Rundlocher Plus mit Gewinde ø 9,5 mm
Rundlocher Plus mit Gewinde ø 9,5 mm
Zum Lochen mit „mobilen Geräten“
Neben Edelstahl, können auch Stahlbleche gelocht werden
Schonung des Werkzeugs durch optimierte Schneidengeometrie
Durch die Schneidenform des Stempels wird der Kraftaufwand beim Lochen um bis zu 40% reduziert
Leichte Entnahme des bis ø 32,5 mm gespaltenen Abfallstückes
Schnell, sauber, keine Gratbildung

ArtNr.
Produktfamilie
Größe
Max. Blechstärke
Betätigungsgewinde
PG
Merken
für Mobile Geräte
ø 16,2 mm
Edelstahl 2 mm
ø 9,5 mm
