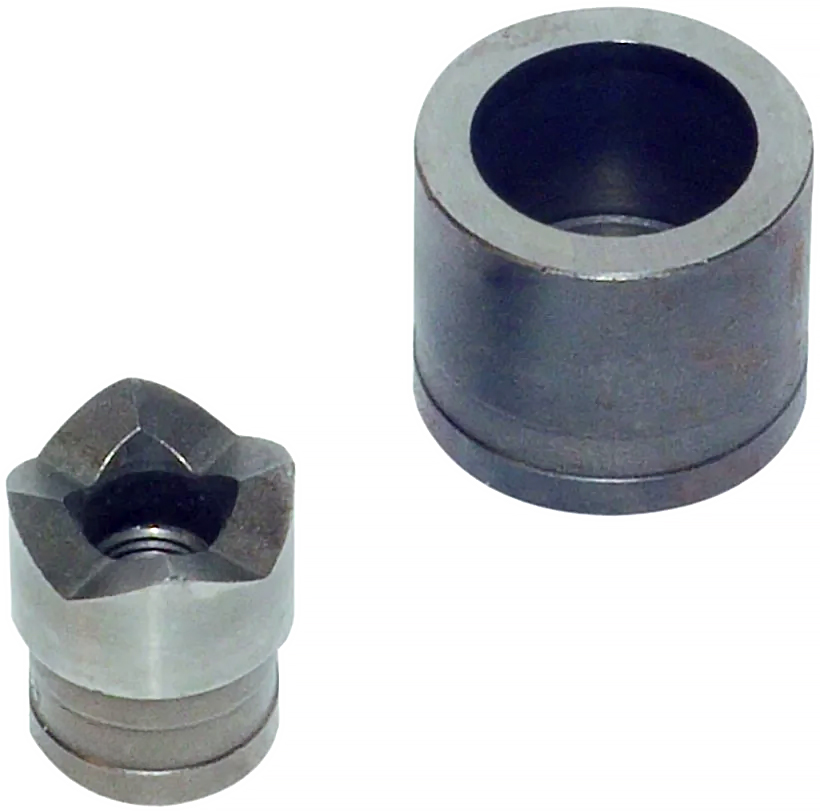

Rundlocher mit Gewinde Ø 9,5 mm

2623-0812-20-00

Rundlocher mit Gewinde Ø 9,5 mm

  • Hohe Lebensdauer
  • Wirtschaftliches Arbeiten
  • Für Stahl- und Aluminiumbleche

Produktbeschreibung

Zum Lochen mit "mobilen Geräten".

Schonung des Werkzeugs durch optimierte Schneidengeometrie.

Leichte Entnahme des verformten Abfallstückes.

Schnell, sauber, keine Gratbildung.

Technische Daten

  • Artikelnummer: 2623-0812-20-00
  • max. Blechstärke: Stahl 1,5 mm
  • Produktfamilie: für Mobile Geräte
  • Betätigungsgewinde: ø 9,5 mm
  • Größe: ø 12,2 mm
  • Vorbohren ø: 10.5 mm
  • Metrisch: 12

Hinweis

  • Sie benötigen eine häwa Stanzpumpe oder einen häwa Hydraulik-Zylinder. Ob dieses Lochwerkzeug mit ihrem häwa Stanzgerät kompatibel ist, entnehmen Sie bitte dem „Werkzeughinweis – Locher für Mobile Geräte“ unter „Downloads“.
  • Die max. zu stanzende Blechdicke ist auch vom Stanzgerät abhängig.
  • 1 Locher komplett, bestehend aus Stempel und Matrize
Hochleistungsschneidöl
2684-0700-25-00
Hochleistungsschneidöl
Füllmenge
0,25 Liter
Hydraulikzylinder Power 19
2611-7600-01-00
Hydraulikzylinder Power 19
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
40 mm
Hydraulikzylinder Power 25
2611-7600-02-00
Hydraulikzylinder Power 25
Einsetzbar für
Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde M25 x 1,5
Zylinderhub
40 mm
Hydraulikzylinder 19
2684-7600-01-00
Hydraulikzylinder 19
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
28 mm
Betätigungsschraube für Handbetätigung
2683-1710-62-00
Betätigungsschraube für Handbetätigung
Produktfamilie
für Mobile Geräte
Ausführung
mit Kugellager
Größe
9,5 x 53 mm
Schlüsselweite
17 mm
Powerman Junior
2622-7200-02-00
Powerman Junior
Variante
ohne Rundlocher
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
Powerman Junior
2622-7204-02-01
Powerman Junior
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale
Materialstärke
Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm
Schraubenaufnahme
Gewinde 9,5 mm
Powerman Vario
2626-7200-01-00
Powerman Vario
Variante
ohne Lochwerkzeuge im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-00-00
Powerlec Vario Plus
Variante
ohne Lochwerkzeuge
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7401-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 92 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Step
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Rundlochersatz mit metrischen Lochern von M12 bis M50
2623-7812-50-00
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
ohne Betätigungsschrauben
Powerlec Vario Plus
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Rundlochersatz mit metrischen Lochern von M12 bis M50
2683-7812-50-20
Rundlochersatz mit metrischen Lochern von M12 bis M50
Produktfamilie
für Mobile Geräte
Größe
metrisch: metrische Rundlocher in mm: ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Max. Blechstärke
Stahl 3 mm, abhängig von der Lochergröße
Betätigungsgewinde
ø 9,5 mm / ø 19 mm
Variante
mit Betätigungsschrauben
Als PDF speichern Als PDF speichern Direkt-Anfrage
Rundlocher mit Gewinde Ø 9,5 mm
Rundlocher mit Gewinde Ø 9,5 mm
Zum Lochen mit "mobilen Geräten".
Schonung des Werkzeugs durch optimierte Schneidengeometrie.
Leichte Entnahme des verformten Abfallstückes.
Schnell, sauber, keine Gratbildung.

Merken
für Mobile Geräte
ø 12,7 mm
Stahl 1,5 mm
ø 9,5 mm
PG 7
für Mobile Geräte
ø 14 mm
Stahl 1,5 mm
Edelstahl 1 mm
ø 9,5 mm
für Mobile Geräte
ø 15,2 mm
Stahl 1,5 mm
Edelstahl 1 mm
ø 9,5 mm
PG 9
für Mobile Geräte
ø 16,2 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 17,3 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 18,6 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
PG 11
für Mobile Geräte
Ø 19 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 20,2 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 20,4 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
PG 13.5
für Mobile Geräte
ø 21,3 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 22,5 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
PG 16
für Mobile Geräte
ø 23,8 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 24,5 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 25,2 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 27 mm
Stahl 2 mm
Edelstahl 2 mm
ø 9,5 mm
für Mobile Geräte
ø 28,5 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
PG 21
für Mobile Geräte
ø 30,5 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 32,2 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 33,3 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 35 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
für Mobile Geräte
ø 38,1 mm
Stahl 2 mm
Edelstahl 1,5 mm
ø 9,5 mm
