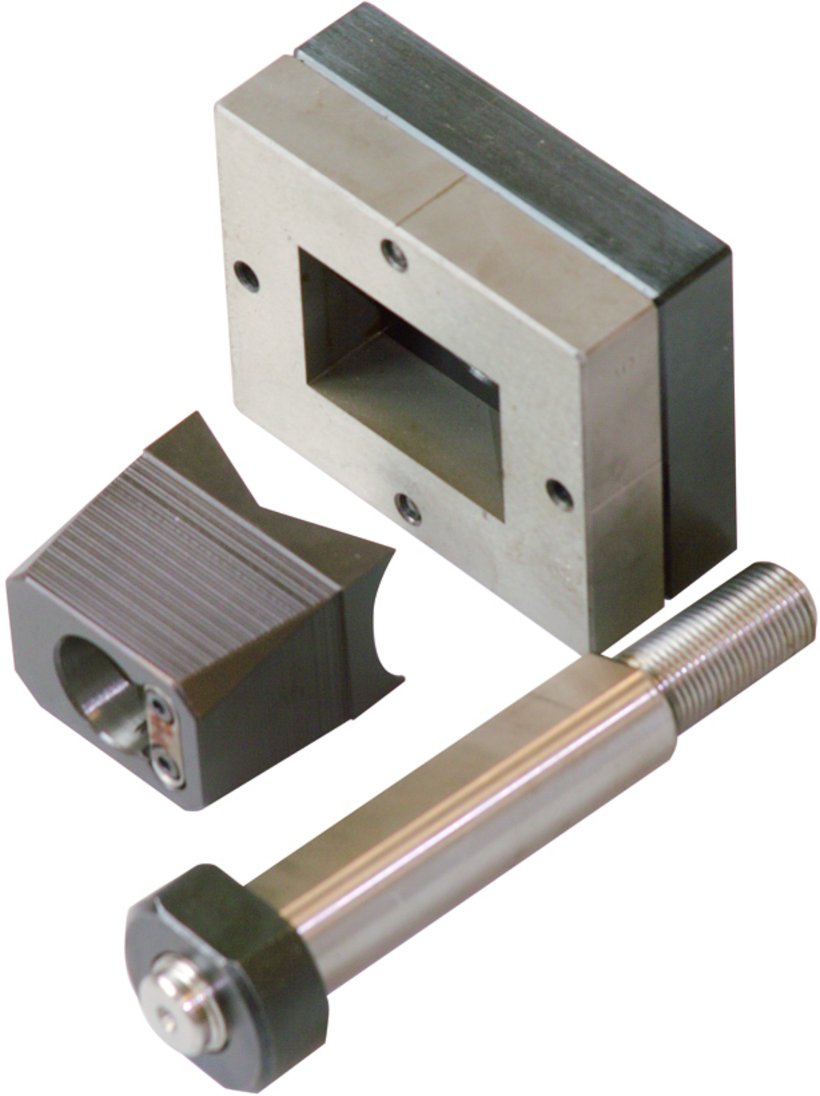

Rechtecklocher für schwere Steckverbinder

2683-0936-52-02

Rechtecklocher für schwere Steckverbinder

  • Hohe Lebensdauer
  • Wirtschaftliches Arbeiten

Produktbeschreibung

Zum Lochen von Blechen mit Stanzpumpe.

Durch die Markierungen an der Matrize einfaches Ausrichten.

Leichte Entnahme des verformten Abfallstückes.

Schnell, sauber, keine Gratbildung.

Technische Daten

  • Artikelnummer: 2683-0936-52-02
  • max. Blechstärke: Stahl 3 mm + Edelstahl 2,5 mm
  • Produktfamilie: für Mobile Geräte
  • Betätigungsgewinde: Ø 19 mm
  • Größe: 36 x 52 mm
  • Vorbohren ø: 27 mm
  • 1 Locher komplett. Bestehend aus Stempel und Matrize + Betätigungsschraube mit Mutter.
Bohrschablone
2683-0906-52-04
Bohrschablone
Produktfamilie
für Mobile Geräte
Polzahl
6
Hochleistungsschneidöl
2684-0700-25-00
Hochleistungsschneidöl
Füllmenge
0,25 Liter
Hydraulikzylinder Power 19
2611-7600-01-00
Hydraulikzylinder Power 19
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
40 mm
Hydraulikzylinder 19
2684-7600-01-00
Hydraulikzylinder 19
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
Zylinderhub
28 mm
Powerman Vario
2626-7200-01-00
Powerman Vario
Variante
ohne Lochwerkzeuge im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Vario
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-00-00
Powerlec Vario Plus
Variante
ohne Lochwerkzeuge
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7401-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 92 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerlec Vario Plus
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Powerman Step
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
Mutter für Formlocher
2683-0719-19-03
Mutter für Formlocher
Produktfamilie
für Mobile Geräte
Gewinde
19 mm
Schlüsselweite
34 mm
Betätigungsschraube für Formlocher
2683-0719-24-01
Betätigungsschraube für Formlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
19/19 mm
Schraubenlänge
143 mm
Formteil
Ø 25 mm mit 2 Führungsflächen
Als PDF speichern Als PDF speichern Direkt-Anfrage
Rechtecklocher für schwere Steckverbinder
Rechtecklocher für schwere Steckverbinder
Zum Lochen von Blechen mit Stanzpumpe.
Durch die Markierungen an der Matrize einfaches Ausrichten.
Leichte Entnahme des verformten Abfallstückes.
Schnell, sauber, keine Gratbildung.

Merken
für Mobile Geräte
36 x 65 mm
Stahl 3 mm + Edelstahl 2,5 mm
Ø 19 mm
für Mobile Geräte
36 x 85,5 mm
Stahl 3 mm + Edelstahl 2,5 mm
Ø 19 mm
für Mobile Geräte
36 x 112 mm
Stahl 3 mm + Edelstahl 2,5 mm
Ø 19 mm
