2683-0946-00-02

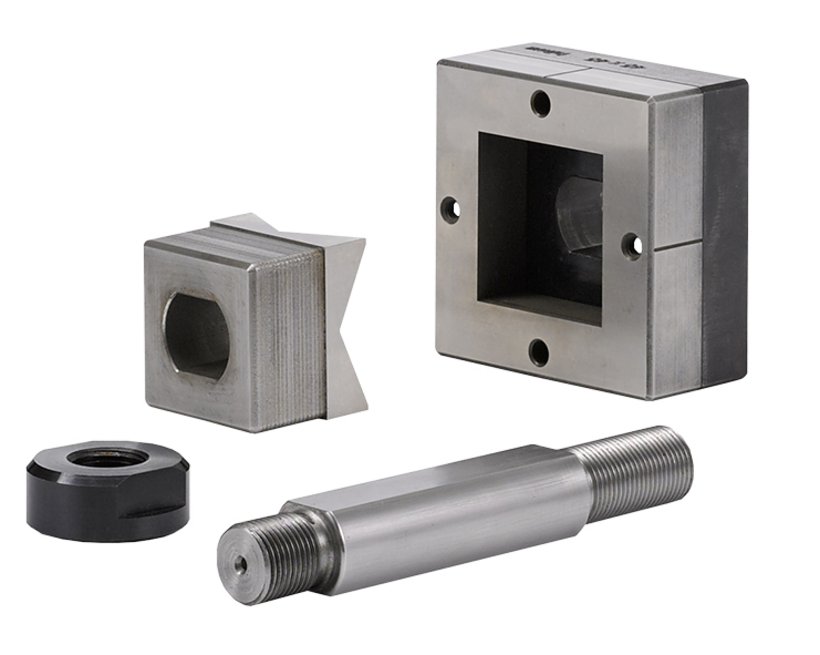

Quadratlocher 46
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Zum Lochen von Blechen mit Stanzpumpe.
Durch die Markierungen an der Matrize einfaches Ausrichten.
Leichte Entnahme des verformten Abfallstückes.
Schnell, sauber, keine Gratbildung.
Technische Daten
-
Artikelnummer: 2683-0946-00-02
-
Max. Blechstärke: Stahl 3 mm + Edelstahl 2,5 mm
-
Produktfamilie: für Mobile Geräte
-
PRODUKTGRUPPENNAMEEBENE6: Quadratlocher
-
Betätigungsgewinde: Ø 19 mm
-
Größe: 46 x 46 mm
-
Vorbohren ø: 27 mm
- 1 Locher komplett. Bestehend aus Stempel und Matrize + Betätigungsschraube mit Mutter.
2611-7600-01-00
Hydraulikzylinder Power 19
Produktfamilie
für Mobile Geräte
Einsetzbar für
Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
2684-7600-01-00
Hydraulikzylinder 19
Produktfamilie
für Mobile Geräte
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Max. Blechstärke
Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7200-01-00
Powerman Vario
Variante
ohne Rundlocher im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
50 kN
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
50 kN
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
50 kN
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
50 kN
2629-7400-00-00
Powerlec Vario Plus
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Max. Stanzkraft
63 kN
Betriebsspannung
18V
2629-7400-01-00
Powerlec Vario Plus
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Max. Stanzkraft
63 kN
Betriebsspannung
18V
2629-7401-00-00
Powerlec Vario Plus
Variante
Lüfterkit 92
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Max. Stanzkraft
63 kN
Betriebsspannung
18V
2629-7402-00-00
Powerlec Vario Plus
Variante
Lüfterkit 125
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Max. Stanzkraft
63 kN
Betriebsspannung
18V
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
65 kN
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Max. Stanzkraft
65 kN
2683-0719-19-01
Mutter für Formlocher
Produktfamilie
für Mobile Geräte
Gewinde
19 mm
Schlüsselweite
34 mm
2683-0719-24-01
Betätigungsschraube für Formlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde ø
19/19 mm
Schraubenlänge
143 mm
Formteil
Ø 25 mm mit 2 Führungsflächen
