0390-8018-60-07

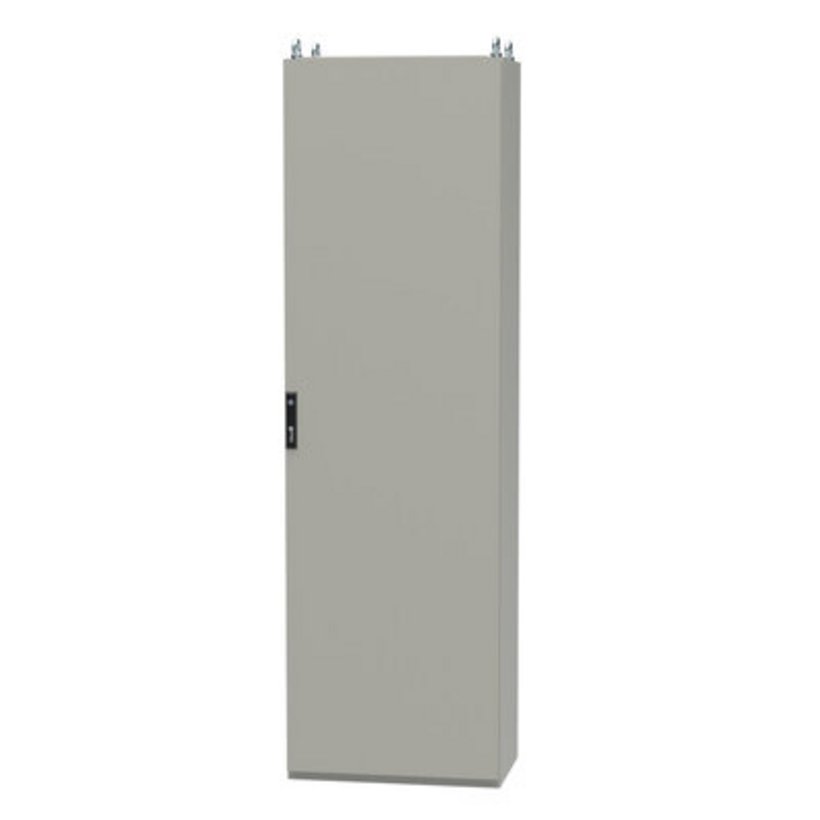

Standschrank Stahlblech H390, 1-türig
- Stahlblech
- Standschrank
- Tiefe-600 mm
- Schutzart: IP/Nema/Type: siehe Technische Daten
- durch Systemzubehör modular ausbaubar
Produktbeschreibung
Standschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte. Optional mit Montageschienen für 100% Nutzung des häwa Zubehörs.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte mit Schutzleiterschraube und Kabelplatten mit Bohrung.
Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür
Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts.
Öffnungswinkel 120° auf 180° umrüstbar.
Verschluss:Stangenschloss
Betätigung Standard 3 mm Doppelbart.
Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster.
Dach abnehmbar, mit 4 Transportösen M12 nach DIN 580
Boden mit dreigeteilter, verschiebbarer Kabeleinführungsplatte sowie Befestigungsbohrungen 10,6 mm.
Montageplatte mit C-Kante tiefenverstellbar im 25 mm Raster; leichte Montage durch häwa Arretierwinkel
Technische Daten
-
Artikelnummer: 0390-8018-60-07
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Schutzart: IP55
Type 1, 12 -
Material: Stahlblech
-
Zulassung: cULus
-
Abmessungen: Breite : 800 mm Höhe : 1800 mm Tiefe : 600 mm
-
Gewicht: 103.5 kg
-
Schranktyp: Standschaltschrank
-
Variante: ohne Montageplatte
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Blechstärke: Tür: 2 mm
Dachwinkel: 2 mm
Tragewinkel Bodengruppe: 2,5 mm
Rahmen/Korpus: 1,5 mm
Rückwand: 1,5 mm
Hinweis
- Rückseite mit Scharniertür oder sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
- Achtung: Mittenbefestigung 0391-0003-..-00 ist nicht mit den senkrechten Montageschienen 0391-90..-00-03 kombinierbar.
- Modularer Ausbau erfolgt durch Verwendung der waagrechten/senkrechten Montageschienen. Bei Breite 1600/2000 werden 2 Satz waagrechte Montageschienen benötigt.
- Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
- Durch Montage des RainKit (siehe Zubehör) wird zusätzlich UL Type 3R erreicht.
- Schrank kpl. mit Transportösen, Dachplatte, Kabeleinführungsplatte unten sowie 1 Schlüssel
