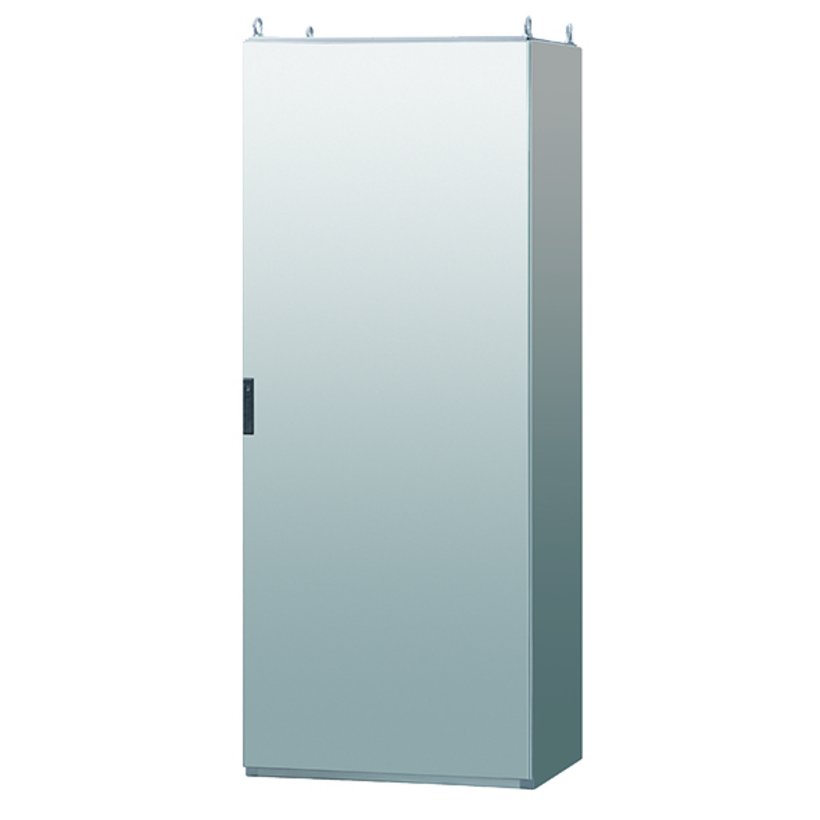

Standschrank Edelstahl H370, 1-türig

0370-1016-50-10

Standschrank Edelstahl H370, 1-türig

  • Edelstahl
  • Standschrank
  • Tiefe-500 mm
  • Schutzart IP/Nema/Type: siehe Technische Daten
  • durch Systemzubehör modular ausbaubar

Produktbeschreibung

Standschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte. Optional mit Montageschienen für 100% Nutzung des häwa Zubehörs.

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte mit Schutzleiterschraube und Kabelplatten mit Bohrung.

Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür

Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar. Standardanschlag rechts, Öffnungswinkel 120° auf 180° umrüstbar, Verschluss:Stangenschloss, Betätigung Standard 3 mm Doppelbart, Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster, Ab Breite 800 mm mit Auflaufrolle

Dach abnehmbar, mit 4 Transportösen M12 nach DIN 580

Boden mit dreigeteilter, verschiebbarer Kabeleinführungsplatte sowie Befestigungsbohrungen 10,6 mm.

Montageplatte mit C-Kante tiefenverstellbar im 25 mm Raster; leichte Montage durch häwa Arretierwinkel

Technische Daten

  • Artikelnummer: 0370-1016-50-10
  • Schutzleiteranschluss: nach DIN EN 61439-1
  • Schutzart: IP56
    Type 1, 12
  • Material: Edelstahl 1.4301
  • Zulassung: cULus
  • Abmessungen: Breite : 1000 mm  Höhe : 1600 mm  Tiefe : 500 mm
  • Gewicht: 137 kg
  • Schranktyp: Standschaltschrank
  • Variante: mit Montageplatte
  • Oberfläche: Außen gebürstet
  • Blechstärke: Tür: 2 mm
    Rahmen/Korpus: 1,5 mm
    Rückwand: 1,5 mm
    Montageplatte: 3 mm

Hinweis

  • Rückseite mit Scharniertür oder sonstige Modifikationen mit Lieferzeit. Preis auf Anfrage.
  • Achtung: Mittenbefestigung 0391-0003-..-00 ist nicht mit den senkrechten Montageschienen 0391-90..-00-03 kombinierbar.
  • Modularer Ausbau erfolgt durch Verwendung der waagrechten/senkrechten Montageschienen.
  • Die Maße für Sockelbefestigung entnehmen Sie bitte den Sockel Zeichnungen.
  • Schrank kpl. mit Transportösen, Dachplatte, Kabeleinführungsplatte unten sowie 1 Schlüssel
Waagrechte Montageschiene
0391-9000-10-03
Waagrechte Montageschiene
Passend für Breite
1000 mm
Seitliche Aufbauschiene
0396-0001-50-00
Seitliche Aufbauschiene
Passend für Tiefe
500 mm
Tragleiste
0396-0002-10-00
Tragleiste
Passend für Breite
1000 mm
Tragleiste (Tief)
0396-0004-50-00
Tragleiste (Tief)
Passend für Tiefe
500 mm
Tragleiste (Quer)
0396-0005-10-00
Tragleiste (Quer)
Passend für Breite
1000 mm
Tragleiste (Quer1)
0396-0019-10-00
Tragleiste (Quer1)
Passend für Breite
1000 mm
Trägerschiene
0396-0062-10-00
Trägerschiene
Passend für Breite
1000 mm
Tiefenstrebe
0396-0006-50-00
Tiefenstrebe
Passend für Tiefe
500 mm
Befestigungstraverse in Türen
0396-0011-10-00
Befestigungstraverse in Türen
Passend für Breite
1000 mm
Mittenbefestigung für H370/H390
0391-0003-50-00
Mittenbefestigung für H370/H390
Passend für Tiefe
500 mm
Mittlere Tragbügel
0396-0015-50-01
Mittlere Tragbügel
Passend für Tiefe
500 mm
Kabelzugentlastungsschiene universal
0396-7082-08-64
Kabelzugentlastungsschiene universal
Passend für Breite
1000 mm
Senkrechte Montageschiene
0391-9016-00-03
Senkrechte Montageschiene
Passend für Höhe
1600 mm
19"-Rasterschienen verzinkt
0348-7016-33-63
19"-Rasterschienen verzinkt
Passend für Höhe
1600 mm
19"-Rasterschienen verzinkt
0348-7016-33-73
19"-Rasterschienen verzinkt
Passend für Höhe
1600 mm
19"-Rasterschienen verzinkt
0348-7016-33-93
19"-Rasterschienen verzinkt
Passend für Höhe
1600 mm
Schirmschiene EMV
0396-0016-10-00
Schirmschiene EMV
Passend für Breite
1000 mm
Massebänder
3080-7036-01-38
Massebänder
Länge
360 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-01-00
Massebänder
Länge
80 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-01-20
Massebänder
Länge
200 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-11-36
Massebänder
Länge
360 mm
Variante
ohne Bolzen
Massebänder
3080-7036-11-20
Massebänder
Länge
200 mm
Variante
ohne Bolzen
Massebänder
3080-7036-11-00
Massebänder
Länge
80 mm
Variante
ohne Bolzen
Massebänder
3080-7036-01-30
Massebänder
Länge
300 mm
Variante
komplett mit Bolzen
Massebänder
3080-7036-11-30
Massebänder
Länge
300 mm
Variante
ohne Bolzen
Kontaktscheiben
3003-9036-06-10
Kontaktscheiben
Variante
M6
Kontaktscheiben
3003-9036-08-20
Kontaktscheiben
Variante
M8
Klemmgummi steckbar zur Kabeleinführung
0396-7010-00-72
Klemmgummi steckbar zur Kabeleinführung
Passend für Breite
1000 mm
Schaltplantasche 0396
0396-7115-10-07
Schaltplantasche 0396
Passend für Breite
1000 mm
Kombi-Pult-Box
0396-7114-10-07
Kombi-Pult-Box
Abmessungen
Breite (b): 748 mm
passend für Breite: 1000 mm (1-türig)
Dachschraube
3005-9000-12-25
Dachschraube
Material
Edelstahl A2
Gewinde
M12X25
Sechskantschraube Verbus-Tensilock
0348-7500-06-12
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 6
Sechskantschraube Verbus-Tensilock
3003-9500-08-12
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Sechskantschraube Verbus-Tensilock
3003-9500-08-16
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Sechskantschraube Verbus-Tensilock
3003-9500-08-20
Sechskantschraube Verbus-Tensilock
Für Gewindegröße
M 8
Klipsmuttern
2070-9102-34-00
Klipsmuttern
Gewinde
M4
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-45-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-45-01
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-01
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,5 - 2,0 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 2,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9102-46-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Klipsmuttern
2070-9202-35-00
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-35-03
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9202-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
2,8 - 3,5 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9203-36-03
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,8 - 3,2 mm
für Ausschnittgröße
12,3x12,3 mm
Variante
ohne Erdungsspitze
Türöffnungsbegrenzer für H390/H395, H370/H375
3080-7109-87-00
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite ab 500 mm
Türöffnungsbegrenzer für H390/H395, H370/H375
3080-7109-87-01
Türöffnungsbegrenzer für H390/H395, H370/H375
Oberfläche
verzinkt
Material
Stahlblech
Passend für Type
H390/H395 und H370/H375 für Türbreite unter 500 mm
Montageplatte
0348-1016-00-13
Montageplatte
Passend für Breite
1000 mm
Passend für Höhe
1600 mm
Seitenmontageplatte
0396-4220-00-13
Seitenmontageplatte
Passend für Tiefe
500 mm
Seitenmontageplatte
0396-4240-00-13
Seitenmontageplatte
Passend für Tiefe
500 mm
Teilmontageplatte schwenkbar
0396-9155-00-03
Teilmontageplatte schwenkbar
Passend für Breite
1000 mm
Leuchtstofflampe anschlussfertig
3080-9042-01-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Leuchtstofflampe anschlussfertig
3080-9042-04-07
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Leuchtstofflampe anschlussfertig
3080-9042-60-37
Leuchtstofflampe anschlussfertig
Betriebsspannung
AC 220-240V, 50/60 Hz
Ausführung
Türschalter
Montage
geschraubt
Steckdose
Schuko CEE 7/3 load: Max. 16 A
Kabel für Schutzleiteranschluss
3080-9036-16-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
Kabel für Schutzleiteranschluss
3080-9036-16-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
16 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
8.5 mm
Material
H07V-K
Sockel 100 mm hoch für Schränke H370 und H375
0376-1001-50-11
Sockel 100 mm hoch für Schränke H370 und H375
Passend für Breite
1000 mm
Passend für Tiefe
500 mm
Material
Edelstahl 1.4301
Sockeltiefe
450 mm
Sockel 100 mm hoch nur für Schränke H370 (hinten bündig)
0376-1001-51-11
Sockel 100 mm hoch nur für Schränke H370 (hinten bündig)
Passend für Breite
1000 mm
Passend für Tiefe
500 mm
Material
Edelstahl 1.4301
Sockeltiefe
475 mm
Sockel 200 mm hoch für Schränke H370 und H375
0376.1002.40.11
Sockel 200 mm hoch für Schränke H370 und H375
Passend für Breite
1000 mm
Passend für Tiefe
400 mm
Material
Edelstahl 1.4301
Sockeltiefe
350 mm
Sockel 200 mm hoch für Schränke H370 und H375
0376.1002.50.11
Sockel 200 mm hoch für Schränke H370 und H375
Passend für Breite
1000 mm
Passend für Tiefe
500 mm
Material
Edelstahl 1.4301
Sockeltiefe
450 mm
Sockel 200 mm hoch nur für Schränke H370 (hinten bündig)
0376.1002.51.11
Sockel 200 mm hoch nur für Schränke H370 (hinten bündig)
Passend für Breite
1000 mm
Passend für Tiefe
500 mm
Material
Edelstahl 1.4301
Sockeltiefe
475 mm
Sockel Quertraverse 0376
0376-0000-51-01
Sockel Quertraverse 0376
Material
Edelstahl 1.4301
Passend für Type
für H370
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1016-00-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1000 mm
Passend für Höhe
1600 mm
Material
Edelstahl
Variante
1-türige Einzeltür
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1016-01-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1000 mm
Passend für Höhe
1600 mm
Material
Edelstahl
Variante
Linke Tür aus 2-türigem Türensatz
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1016-02-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1000 mm
Passend für Höhe
1600 mm
Material
Edelstahl
Variante
Rechte Tür aus 2-türigem Türensatz
Ersatztür Schaltschrank H370/H375 Edelstahl
0375-1016-05-90
Ersatztür Schaltschrank H370/H375 Edelstahl
Passend für Breite
1000 mm
Passend für Höhe
1600 mm
Material
Edelstahl
Variante
2-türiger Türensatz
Regendach für Standschrank H370
0376-1050-04-00
Regendach für Standschrank H370
Passend für Breite
1000 mm
Passend für Tiefe
500 mm
Material
Edelstahl 1.4301
Oberfläche
gebürstet
Türschalter für Schaltschränke H3X0/H3X5
3080-7041-61-95
Türschalter für Schaltschränke H3X0/H3X5
Kontakt
1 Öffner, 1 Schließer
Gebrauchskategorie
AC-15, Ue/le 240V/3A
Bemessungsbetriebsspannung
Ue 240V
Türkontaktschalter
3080-0041-13-01
Türkontaktschalter
Ausführung
Wechsler (co = closed open)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
Türkontaktschalter
3080-0041-13-02
Türkontaktschalter
Ausführung
Öffner (nc=normally closed)
Befestigung
Schraubbefestigung M5
Anschluss
4-polige Klemme, Anzugsmoment 0,5 Nm max.
Als PDF speichern Als PDF speichern Direkt-Anfrage
Standschrank Edelstahl H370, 1-türig
Standschrank Edelstahl H370, 1-türig
Standschränke 1-türig oder 2-türig überlappend. Wahlweise mit oder ohne Montageplatte. Optional mit Montageschienen für 100% Nutzung des häwa Zubehörs.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an allen beweglichen oder abnehmbaren Teilen sowie in Dach und Boden, Montageplatte mit Schutzleiterschraube und Kabelplatten mit Bohrung.
Überprägte Zarge verhindert Eintritt von Schmutz und Wasser beim Öffnen der Tür
Türen mit nahtlos eingeschäumter Dichtung, rechts und links anschlagbar.…

Merken
600 mm
1800 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
600 mm
1800 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
600 mm
2000 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
600 mm
2000 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
800 mm
1800 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
800 mm
1800 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
800 mm
2000 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
800 mm
2000 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
1000 mm
1600 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
1000 mm
1600 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
1000 mm
1800 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
1000 mm
1800 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus
1000 mm
2000 mm
500 mm
ohne Montageplatte
IP56
Type 1, 12
cULus
1000 mm
2000 mm
500 mm
mit Montageplatte
IP56
Type 1, 12
cULus

Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da

Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.

Jetzt Berater wählen
