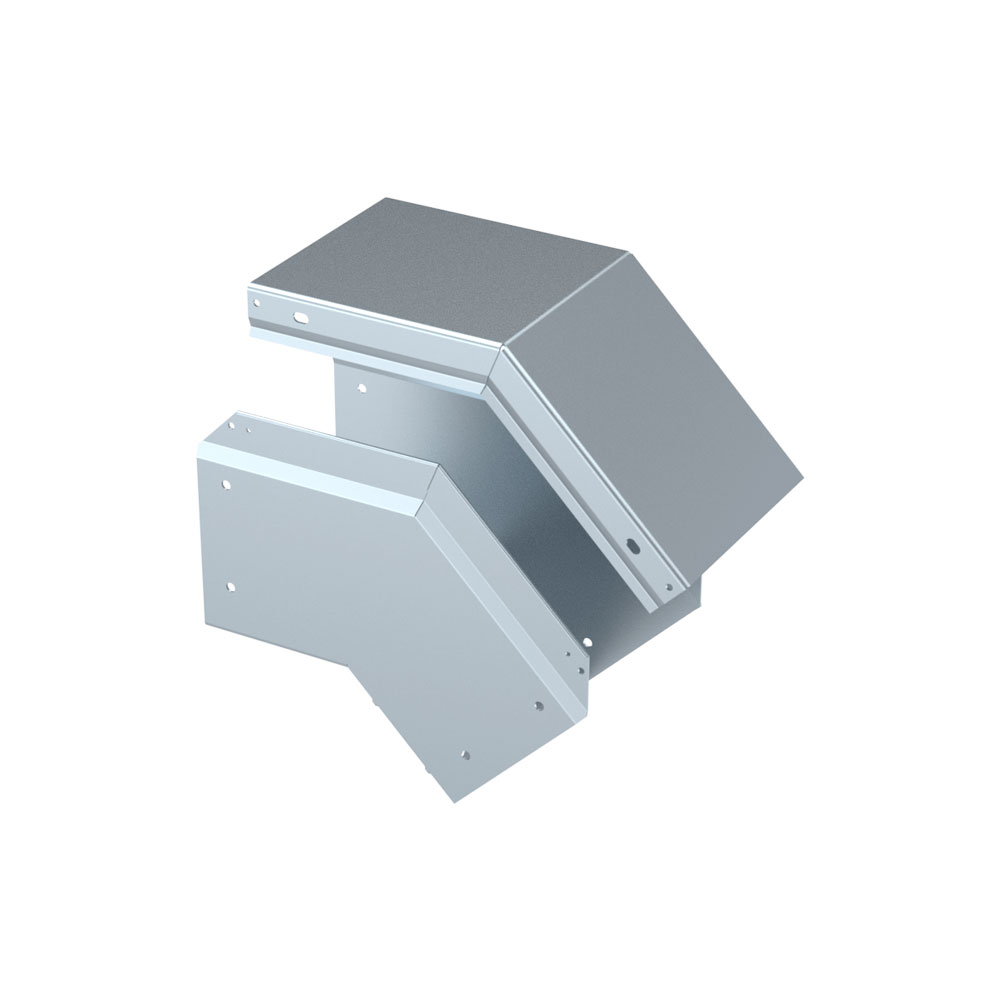

1204-1315-02-25
Winkelstück
- Durchgängig offen einlegbar
Produktbeschreibung
Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1204-1315-02-25
-
Typ: Leitungskanal 1204
-
Querschnitt: 150 x 150 mm
-
WINKEL: 45°
-
VERLEGERICHTUNG: vertikal unten
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 2.1 kg
Hinweis

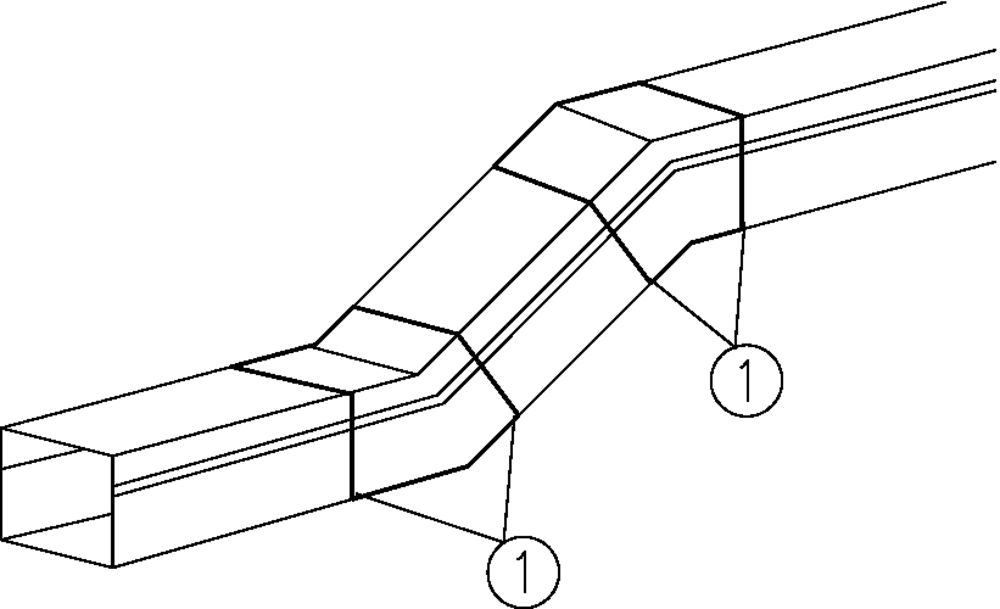

- Zur Verbindung mit einem Leitungskanal oder einem anderen Formteil werden entweder Verbindungs-U oder Verbindungswinkel benötigt.
- Je nach Gradzahl des Winkelstücks und der Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 Winkelstück mit Deckel
1204-0715-10-01
Reduzierstück
Typ
Leitungskanal 1204
Querschnitt
von 150 x 150 mm auf 100 x 100 mm
Länge
185 mm
Material
Stahlblech
1204-0730-15-00
Reduzierstück
Typ
Leitungskanal 1204
Querschnitt
von 300 x 150 mm auf 150 x 150 mm
Länge
280 mm
Material
Stahlblech
1204-1015-03-00
Teleskopstück
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Abmessung
Länge: 75 mm - 450 mm
Material
Stahlblech
1204-0215-00-00
Endstück
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
42 mm
Material
Stahlblech
1204-0615-00-00
Anschlussflansch
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Material
Stahlblech
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9002-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1207-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
roh
1204-0015-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Stahlblech
1204-0015-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Stahlblech
1204-0015-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Stahlblech
