1207-0306-90-00

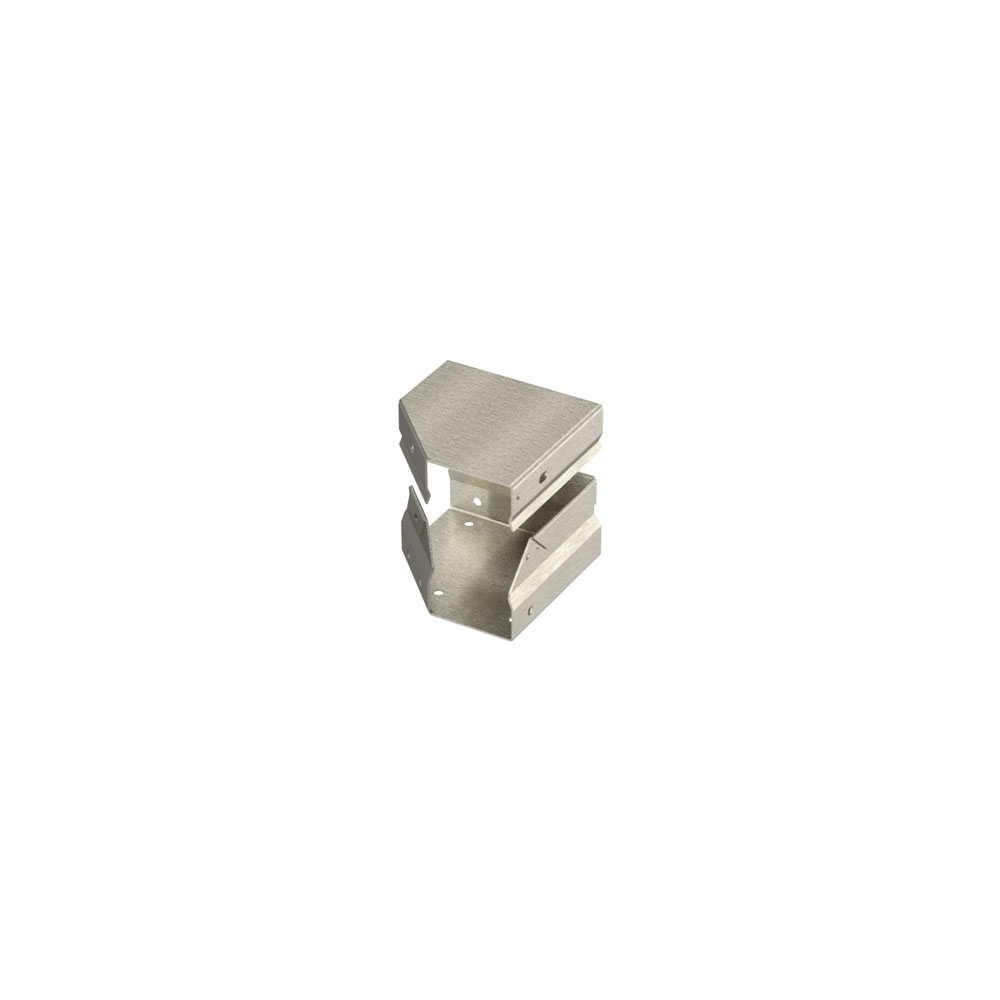

Winkelstück
- Durchgängig offen einlegbar
Produktbeschreibung
Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-0306-90-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 60 x 60 mm
-
WINKEL: 90°
-
VERLEGERICHTUNG: beliebig
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 0.9 kg
Hinweis
- Zur Verbindung mit einem Leitungskanal oder einem anderen Formteil werden entweder Verbindungs-U oder Verbindungswinkel benötigt.
- Je nach Gradzahl des Winkelstücks und der Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 Winkelstück mit Deckel
1207-0706-03-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 60 x 60 mm auf 30 x 30 mm
Länge
115 mm
Material
Edelstahl 1.4301
1207-0710-06-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 100 x 100 mm auf 60 x 60 mm
Länge
150 mm
Material
Edelstahl 1.4301
1207-1006-03-00
Teleskopstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Material
Edelstahl 1.4301
1207-0206-00-00
Endstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
42 mm
Material
Edelstahl 1.4301
1207-0606-00-00
Anschlussflansch
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Material
Edelstahl 1.4301
1207-0106-10-00
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0106-10-01
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Gewinde
1207-0106-30-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Bohrung
1207-0106-30-01
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Gewinde
1207-0106-40-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Bohrung
1207-0106-41-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Gewinde
1207-0106-50-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Bohrung
1207-0106-51-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Gewinde
1207-0106-60-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Bohrung
1207-0106-61-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Gewinde
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1207-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
roh
1207-0006-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0006-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0006-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Edelstahl 1.4301
