1207-0706-03-00

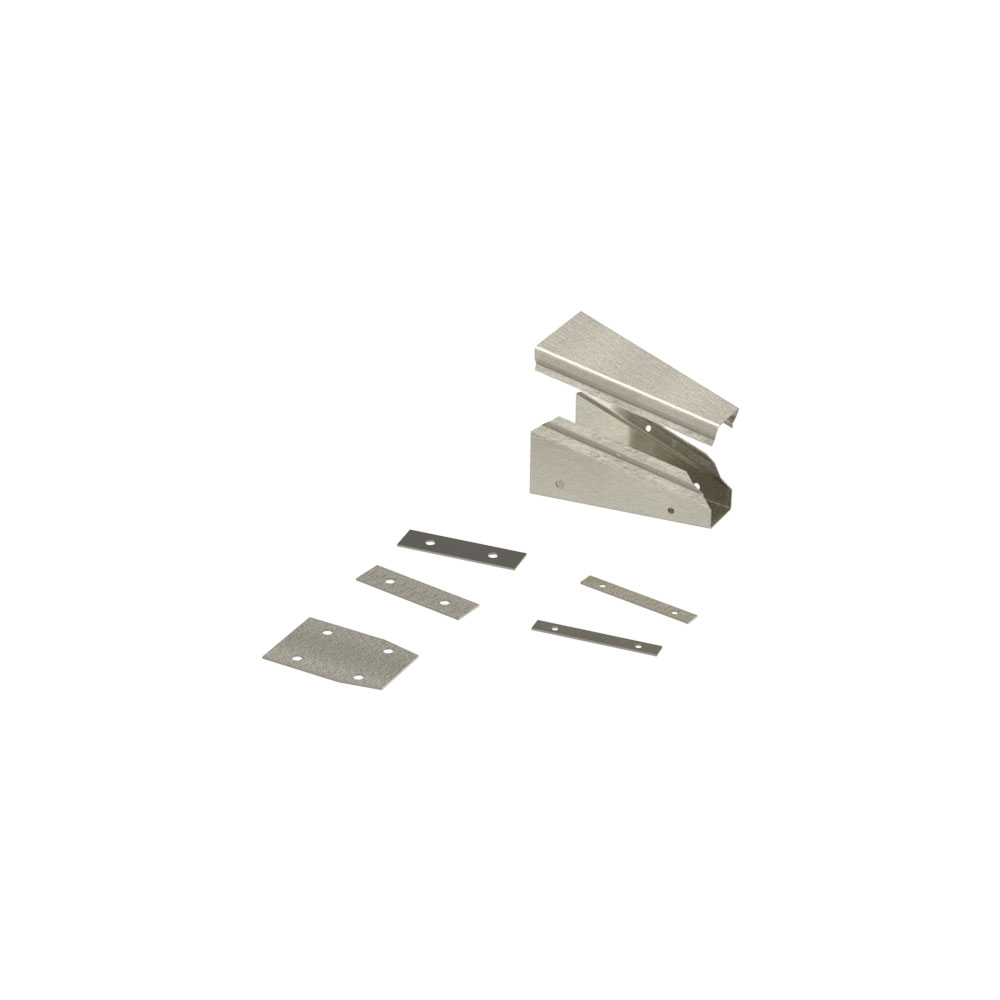

Reduzierstück
- Durchgängig offen einlegbar
Produktbeschreibung
Dient zur Reduzierung bzw. Erweiterung von einer Kanalgröße zur nächsten.
Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen.
Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine druchgängige offene Einlegbarkeit gewährleistet.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der beiliegenden Verbindungslaschen.
Technische Daten
-
Artikelnummer: 1207-0706-03-00
-
Typ: Leitungskanal 1207
-
Querschnitt: von 60 x 60 mm auf 30 x 30 mm
-
Länge: 115 mm
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 0.3 kg
Hinweis
- Zur Montage werden keine Verbindungs-U oder Verbindungswinkel benötigt.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Reduzierstück mit Verbindungslaschen
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1207-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
Blank
1207-9002-04-08
Schraube mit Mutter
Gewinde
M4
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
Blank
1207-0003-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0003-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0006-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0006-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0006-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0306-13-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0306-90-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0406-00-00
T-Stück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
