1207-0006-05-00

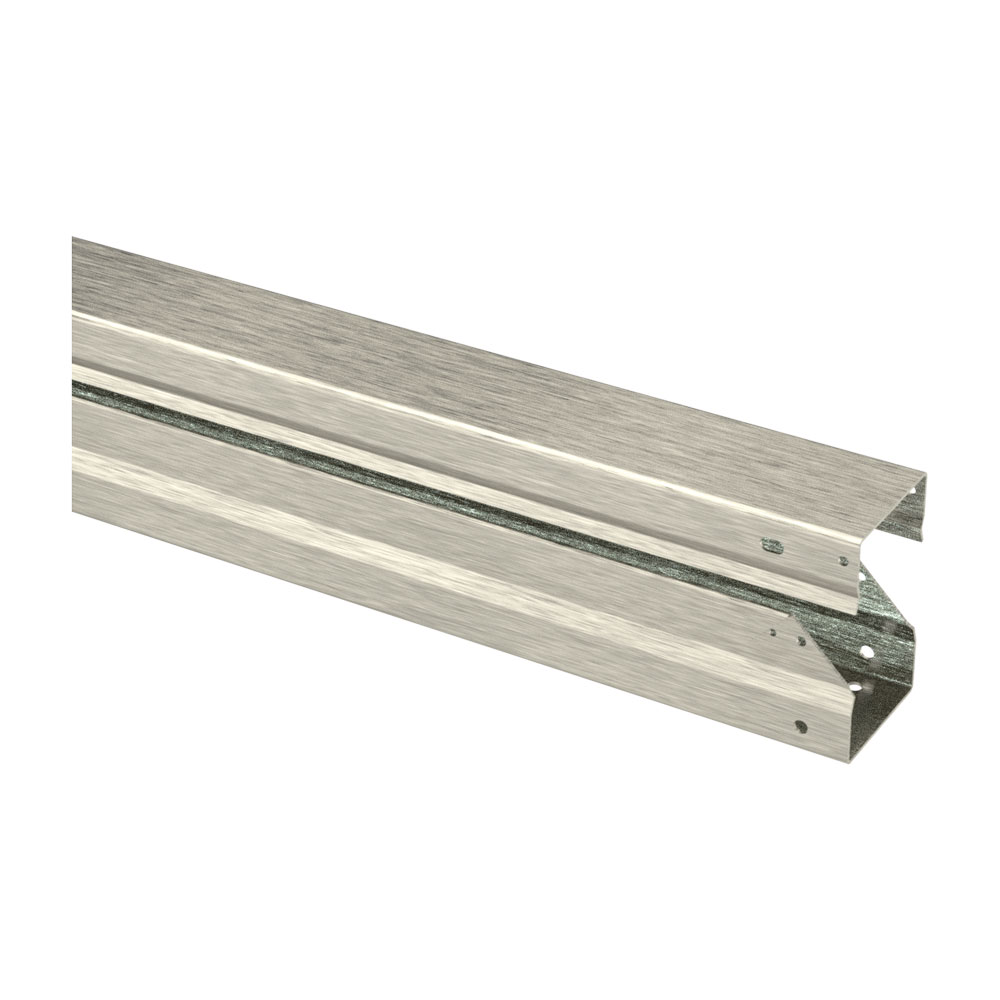

Leitungskanal
- Durchgängig offen einlegbar
- Höchste Flexibilität mittels durchdachtem Zubehör
Produktbeschreibung
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine durchgängige offene Einlegbarkeit gewährleistet.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-0006-05-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 60 x 60 mm
-
Länge: 500 mm
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 1.9 kg
Hinweis
- Das Herstellen von Zwischenlängen geschieht durch einfaches Ablängen mit Stich- oder Bandsäge und anschließendem Ausstanzen der Verbindungsbohrungen mit einer universell einsetzbaren Stanzzange 1204-1301-06-00.
- Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U oder Verbindungswinkel.
- Varianten der Verbindung werden im Katalog angezeigt. Siehe "Leitungskanal Katalog" im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Leitungskanal mit Deckel
1207-0406-00-00
T-Stück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0306-13-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0306-90-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0706-03-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 60 x 60 mm auf 30 x 30 mm
Länge
115 mm
Material
Edelstahl 1.4301
1207-0710-06-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 100 x 100 mm auf 60 x 60 mm
Länge
150 mm
Material
Edelstahl 1.4301
1207-0606-00-00
Anschlussflansch
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Material
Edelstahl 1.4301
1207-0106-10-00
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0106-10-01
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Gewinde
1207-0106-30-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Bohrung
1207-0106-30-01
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Gewinde
1207-0106-40-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Bohrung
1207-0106-41-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Gewinde
1207-0106-50-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Bohrung
1207-0106-51-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Gewinde
1207-0106-60-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Bohrung
1207-0106-61-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Gewinde
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1204-1301-06-00
Stanzzange
Ausführung
mit Lochwerkzeug ø 6 mm
Einsetzbar für
Rundlocher bis ø 8 mm
Materialstärke
Stahl bis 1,5 mm
Gewicht
1.9 kg
