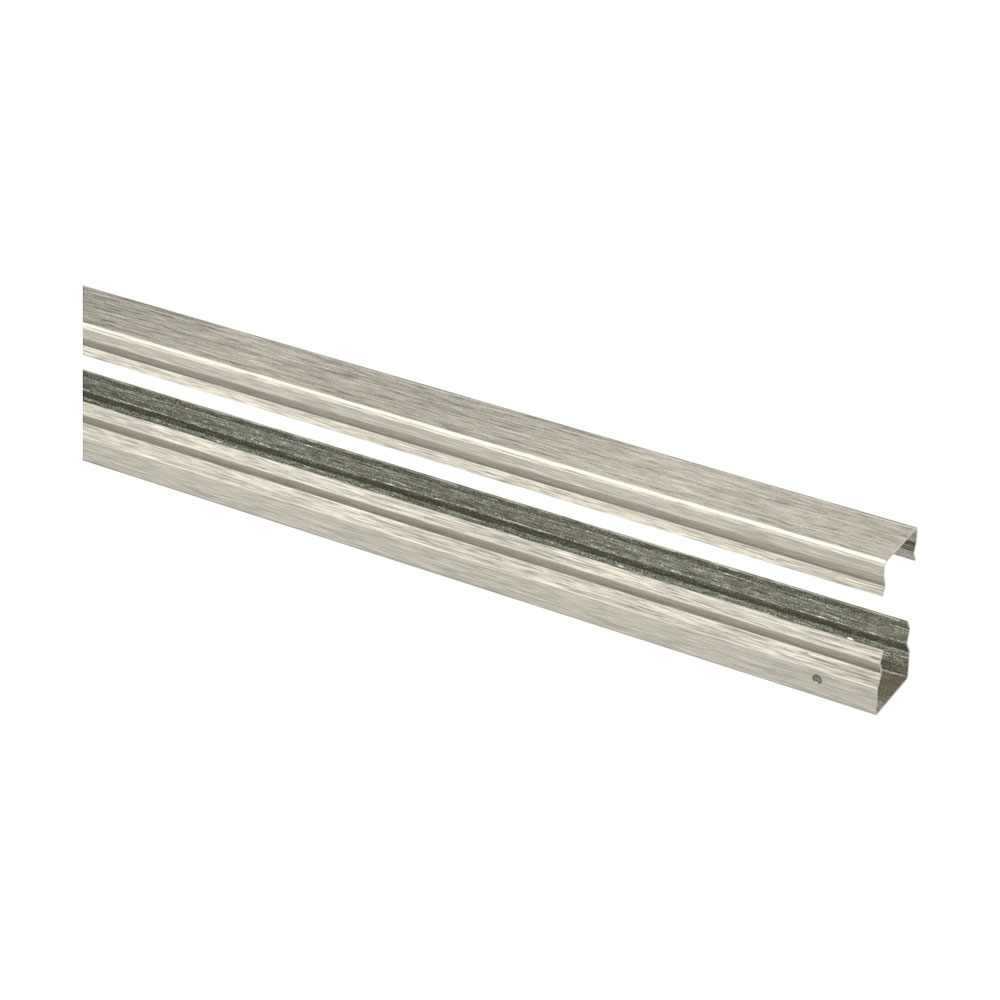

Leitungskanal
- Durchgängig offen einlegbar
- Höchste Flexibilität mittels durchdachtem Zubehör
Produktbeschreibung
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine durchgängige offene Einlegbarkeit gewährleistet.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-0003-20-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 30 x 30 mm
-
Länge: 2000 mm
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 2.2 kg
Hinweis
- Das Herstellen von Zwischenlängen geschieht durch einfaches Ablängen mit Stich- oder Bandsäge und anschließendem Ausstanzen der Verbindungsbohrungen mit einer universell einsetzbaren Stanzzange 1204-1301-06-00.
- Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U oder Verbindungswinkel.
- Varianten der Verbindung werden im Katalog angezeigt. Siehe "Leitungskanal Katalog" im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Leitungskanal mit Deckel
1207-0706-03-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 60 x 60 mm auf 30 x 30 mm
Länge
115 mm
Material
Edelstahl 1.4301
1207-0203-00-00
Endstück
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Länge
42 mm
Material
Edelstahl 1.4301
1207-0803-12-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0803-13-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
90°
Verlegerichtung
horizontal links, rechts
Ausführung
mit Bohrung
1207-0803-45-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
45°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0803-61-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
90°
Verlegerichtung
vertikal oben
Ausführung
mit Bohrung
1207-0803-67-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
90°
Verlegerichtung
vertikal unten
Ausführung
mit Bohrung
1207-0803-90-03
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Winkel
90°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1204-1301-06-00
Stanzzange
Ausführung
mit Lochwerkzeug ø 6 mm
Einsetzbar für
Rundlocher bis ø 8 mm
Materialstärke
Stahl bis 1,5 mm
Gewicht
1.9 kg
1207-9002-04-08
Schraube mit Mutter
Gewinde
M4
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
Blank
1207-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Edelstahl
Oberfläche
roh
