1204-0706-03-00

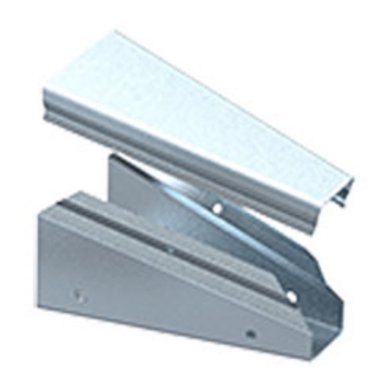

Reduzierstück
- Durchgängig offen einlegbar
Produktbeschreibung
Dient zur Reduzierung bzw. Erweiterung von einer Kanalgröße zur nächsten.
Die aufschnappbaren Deckel benötigen wenig Raum beim Abnehmen.
Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine druchgängige offene Einlegbarkeit gewährleistet.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der beiliegenden Verbindungslaschen.
Technische Daten
-
Artikelnummer: 1204-0706-03-00
-
Typ: Leitungskanal 1204
-
Querschnitt: von 60 x 60 mm auf 30 x 30 mm
-
Länge: 115 mm
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 0.3 kg
Hinweis
- Zur Montage werden keine Verbindungs-U oder Verbindungswinkel benötigt.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.

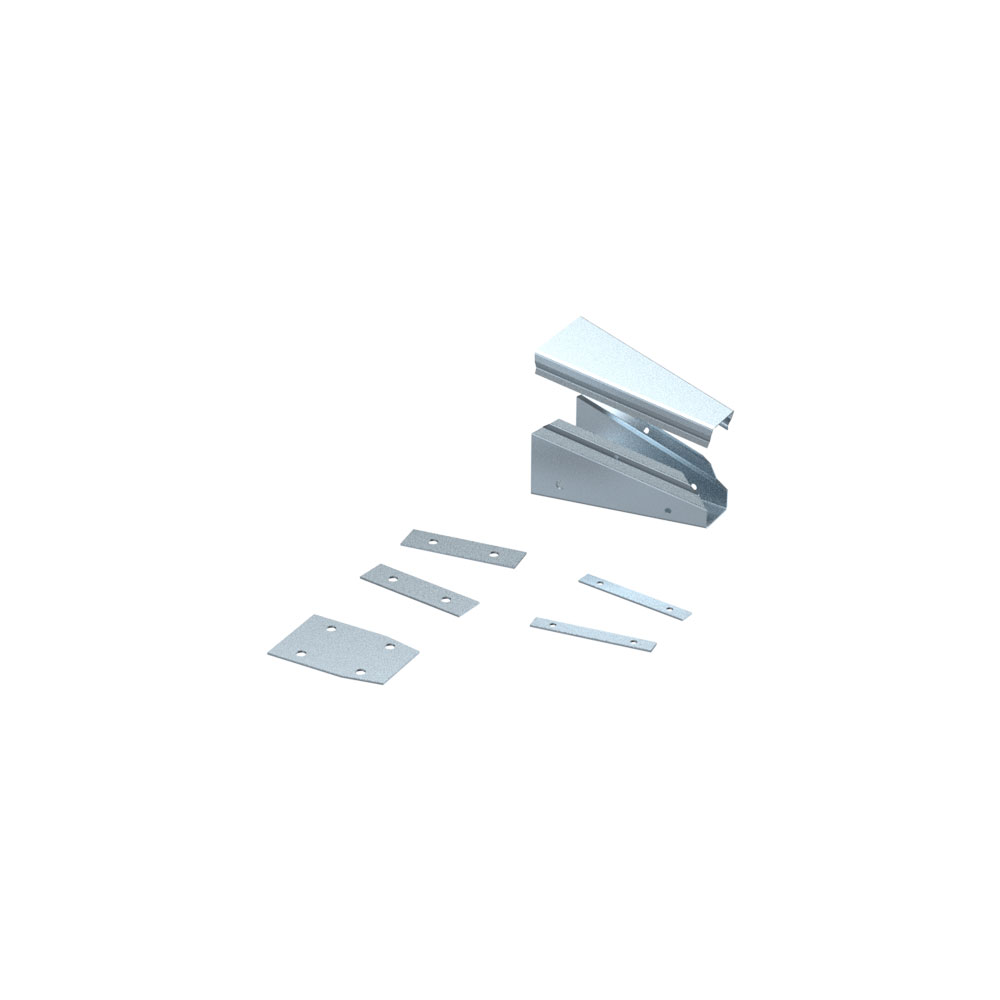

- 1 Reduzierstück mit Verbindungslaschen
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2

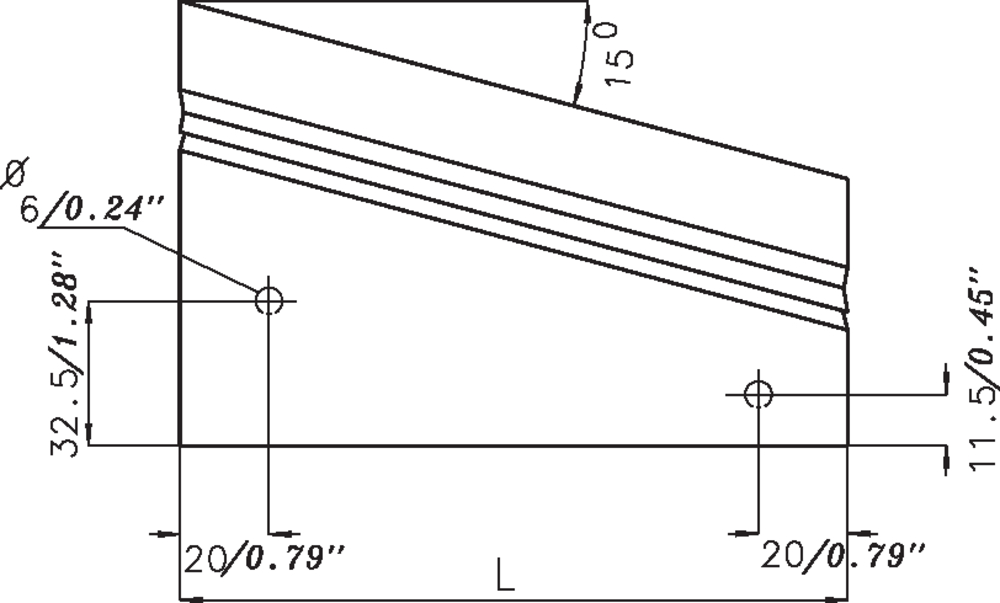

Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9002-04-08
Schraube mit Mutter
Gewinde
M4
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0003-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
1000 mm
Material
Stahlblech
1204-0003-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
2000 mm
Material
Stahlblech
1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech
1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech
1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
1204-0306-13-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
45°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0306-90-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0406-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
