1204-0406-00-00

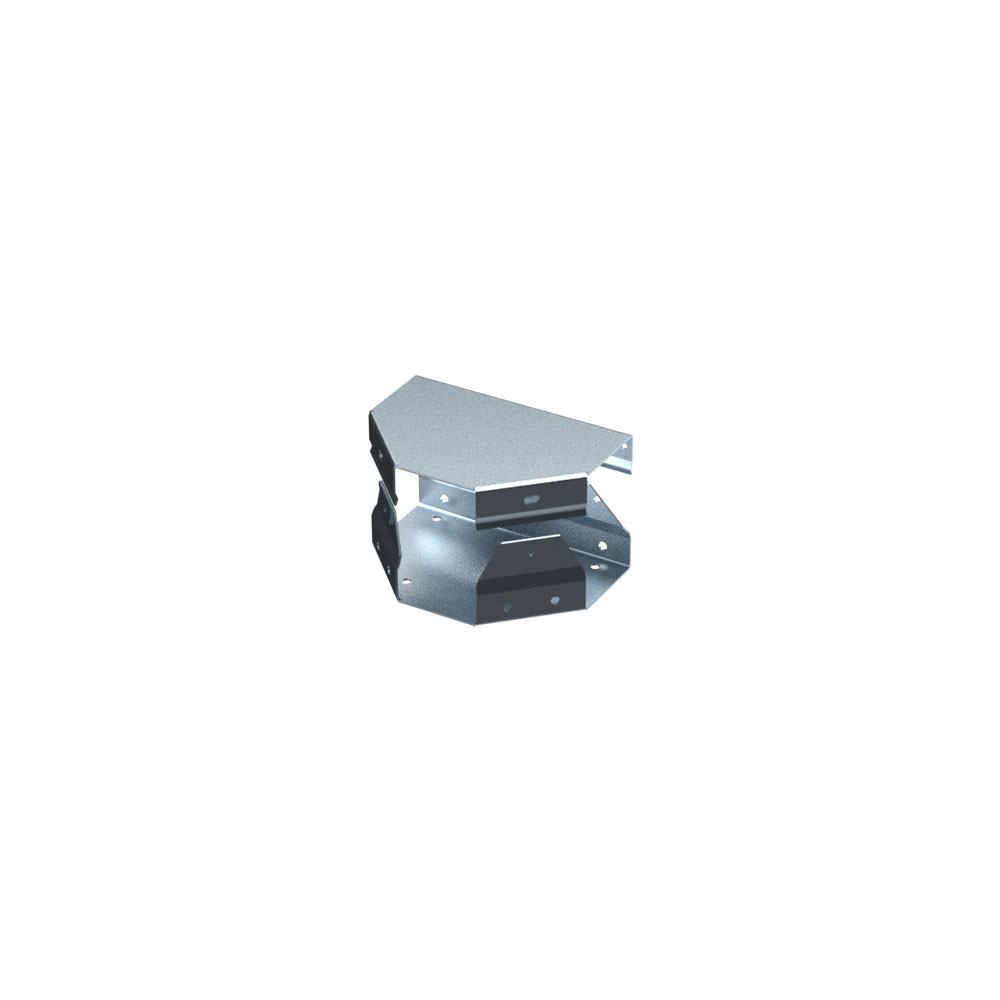

T-Stück
- Durchgängig offen einlegbar
Produktbeschreibung
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1204-0406-00-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 60 x 60 mm
-
WINKEL: 90°
-
VERLEGERICHTUNG: beliebig
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 0.65 kg
Hinweis
- Je nach Gradzahl und Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 T-Stück mit Deckel

1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt

1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt

1204-0706-03-00
Reduzierstück
Typ
Leitungskanal 1204
Querschnitt
von 60 x 60 mm auf 30 x 30 mm
Länge
115 mm
Material
Stahlblech

1204-0710-06-00
Reduzierstück
Typ
Leitungskanal 1204
Querschnitt
von 100 x 100 mm auf 60 x 60 mm
Länge
150 mm
Material
Stahlblech

1204-1006-03-00
Teleskopstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Abmessung
Länge: 75 mm - 450 mm
Material
Stahlblech

1204-0206-00-00
Endstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
42 mm
Material
Stahlblech


1204-0106-10-00
Verbindungs-U
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung

1204-0106-10-01
Verbindungs-U
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Gewinde

1204-0106-30-00
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Bohrung

1204-0106-30-01
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
0°
Ausführung
mit Gewinde

1204-0106-40-00
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Bohrung

1204-0106-41-00
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
45°
Ausführung
mit Gewinde

1204-0106-50-90
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Bohrung

1204-0106-51-90
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Ausführung
mit Gewinde

1204-0106-60-00
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Bohrung

1204-0106-61-00
Verbindungswinkel
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
22,5°
Ausführung
mit Gewinde

3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K

1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech

1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech

1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
