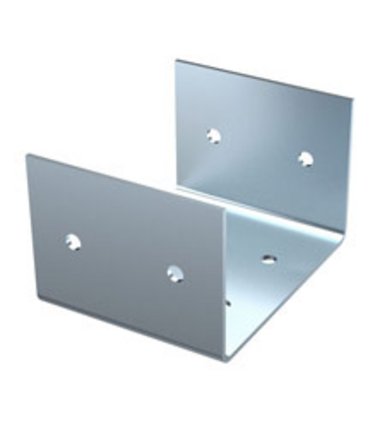

Verbindungs-U

1204-0106-10-00

Verbindungs-U

Produktbeschreibung

Zur Verbindung von Leitungskanälen und Formstücken.

Technische Daten

  • Artikelnummer: 1204-0106-10-00
  • Typ: Leitungskanal 1204
  • Querschnitt: 60 x 60 mm
  • WINKEL: 0°
  • VERLEGERICHTUNG: horizontal
  • Ausführung: mit Bohrung
  • Material: Stahlblech
  • Oberfläche: elektrolytisch verzinkt
  • Blechstärke: 1,5 mm
  • Gewicht: 0.1 kg

Hinweis

  • Zur Befestigung werden Schrauben mit Muttern benötigt, siehe Zubehör.
  • 1 Verbindungs-U
Schraube mit Mutter
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
weitere Informationen
Leitungskanal
1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech
weitere Informationen
Leitungskanal
1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech
weitere Informationen
Leitungskanal
1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
weitere Informationen
T-Stück
1204-0406-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
weitere Informationen
Als PDF speichern Als PDF speichern Direkt-Anfrage

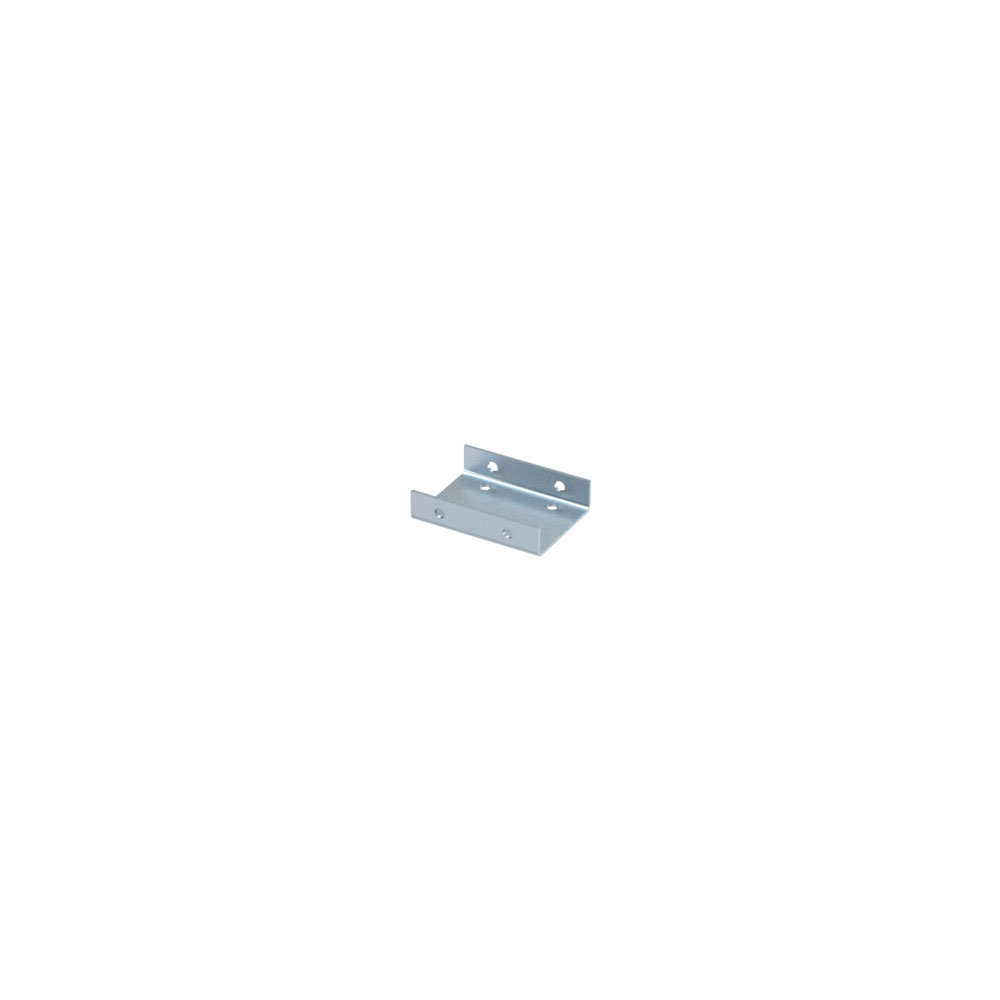

Verbindungs-U
Verbindungs-U
Zur Verbindung von Leitungskanälen und Formstücken.
Merken
1204-0106-10-00
Leitungskanal 1204
60 x 60 mm
0°
horizontal
mit Bohrung
1204-0106-10-01
Leitungskanal 1204
60 x 60 mm
0°
horizontal
mit Gewinde
1204-0110-10-00
Leitungskanal 1204
100 x 100 mm
0°
horizontal
mit Bohrung
1204-0110-10-01
Leitungskanal 1204
100 x 100 mm
0°
horizontal
mit Gewinde
1204-0110-20-38
Leitungskanal 1204
100 x 100 mm
0°
horizontal
lang mit Bohrung
1204-0110-21-38
Leitungskanal 1204
100 x 100 mm
0°
horizontal
lang mit Gewinde
1204-0115-10-00
Leitungskanal 1204
150 x 150 mm
0°
horizontal
mit Bohrung
1204-0115-10-01
Leitungskanal 1204
150 x 150 mm
0°
horizontal
mit Gewinde
1204-0115-20-38
Leitungskanal 1204
150 x 150 mm
0°
horizontal
lang mit Bohrung
1204-0115-21-38
Leitungskanal 1204
150 x 150 mm
0°
horizontal
lang mit Gewinde
1204-0130-10-00
Leitungskanal 1204
300 x 150 mm
0°
horizontal
mit Bohrung
1204-0130-10-01
Leitungskanal 1204
300 x 150 mm
0°
horizontal
mit Gewinde
1204-0130-20-38
Leitungskanal 1204
300 x 150 mm
0°
horizontal
lang mit Bohrung
1204-0130-21-38
Leitungskanal 1204
300 x 150 mm
0°
horizontal
lang mit Gewinde
1204-0803-12-03
Leitungskanal 1204
30 x 30 mm
0°
horizontal
mit Bohrung
1204-0803-13-03
Leitungskanal 1204
30 x 30 mm
90°
horizontal links, rechts
mit Bohrung
1204-0803-45-03
Leitungskanal 1204
30 x 30 mm
45°
horizontal
mit Bohrung
1204-0803-61-03
Leitungskanal 1204
30 x 30 mm
90°
vertikal oben
mit Bohrung
1204-0803-67-03
Leitungskanal 1204
30 x 30 mm
90°
vertikal unten
mit Bohrung
1204-0803-90-03
Leitungskanal 1204
30 x 30 mm
90°
horizontal
mit Bohrung
1207-0106-10-00
Leitungskanal 1207
60 x 60 mm
0°
horizontal
mit Bohrung
1207-0106-10-01
Leitungskanal 1207
60 x 60 mm
0°
horizontal
mit Gewinde
1207-0110-10-00
Leitungskanal 1207
100 x 100 mm
0°
horizontal
mit Bohrung
1207-0110-10-01
Leitungskanal 1207
100 x 100 mm
0°
horizontal
mit Gewinde
1207-0110-20-38
Leitungskanal 1207
100 x 100 mm
0°
horizontal
lang mit Bohrung
1207-0110-21-36
Leitungskanal 1207
100 x 100 mm
0°
horizontal
lang mit Gewinde
1207-0115-10-00
Leitungskanal 1207
150 x 150 mm
0°
horizontal
mit Bohrung
1207-0115-10-01
Leitungskanal 1207
150 x 150 mm
0°
horizontal
mit Gewinde
1207-0115-20-38
Leitungskanal 1207
150 x 150 mm
0°
horizontal
lang mit Bohrung
1207-0115-21-38
Leitungskanal 1207
150 x 150 mm
0°
horizontal
lang mit Gewinde
1207-0130-10-00
Leitungskanal 1207
300 x 150 mm
0°
horizontal
mit Bohrung
1207-0130-10-01
Leitungskanal 1207
300 x 150 mm
0°
horizontal
mit Gewinde
1207-0130-20-38
Leitungskanal 1207
300 x 150 mm
0°
horizontal
lang mit Bohrung
1207-0130-21-38
Leitungskanal 1207
300 x 150 mm
0°
horizontal
lang mit Gewinde
1207-0803-12-03
Leitungskanal 1207
30 x 30 mm
0°
horizontal
mit Bohrung
1207-0803-13-03
Leitungskanal 1207
30 x 30 mm
90°
horizontal links, rechts
mit Bohrung
1207-0803-45-03
Leitungskanal 1207
30 x 30 mm
45°
horizontal
mit Bohrung
1207-0803-61-03
Leitungskanal 1207
30 x 30 mm
90°
vertikal oben
mit Bohrung
1207-0803-67-03
Leitungskanal 1207
30 x 30 mm
90°
vertikal unten
mit Bohrung
1207-0803-90-03
Leitungskanal 1207
30 x 30 mm
90°
horizontal
mit Bohrung
