1204-0606-00-00

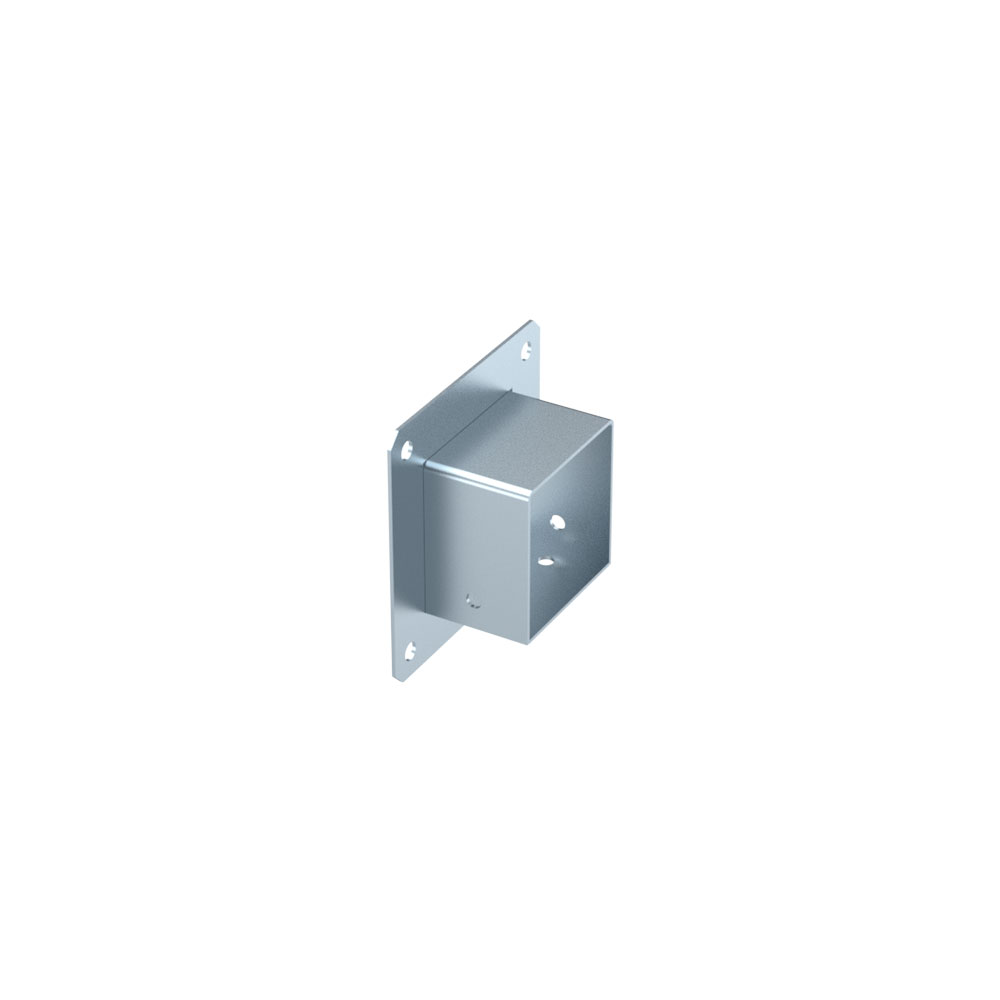

Anschlussflansch
- Stabile Ausführung
Produktbeschreibung
Zur Befestigung der Kanäle an Gehäusen, Schränken, Maschinen usw.
Technische Daten
-
Artikelnummer: 1204-0606-00-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 60 x 60 mm
-
Maß F: 100 mm
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 0.2 kg
Hinweis
- Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
- Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U oder Verbindungswinkel. Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 Anschlussflansch
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech
1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech
1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
1204-0306-13-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
45°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0306-90-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0406-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
