Produktbeschreibung
Zur Befestigung der Kanäle an Gehäusen, Schränken, Maschinen usw.
Technische Daten
-
Artikelnummer: 1207-0615-00-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 150 x 150 mm
-
Maß F: 190 mm
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 0.4 kg
Hinweis
- Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
- Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U oder Verbindungswinkel. Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.

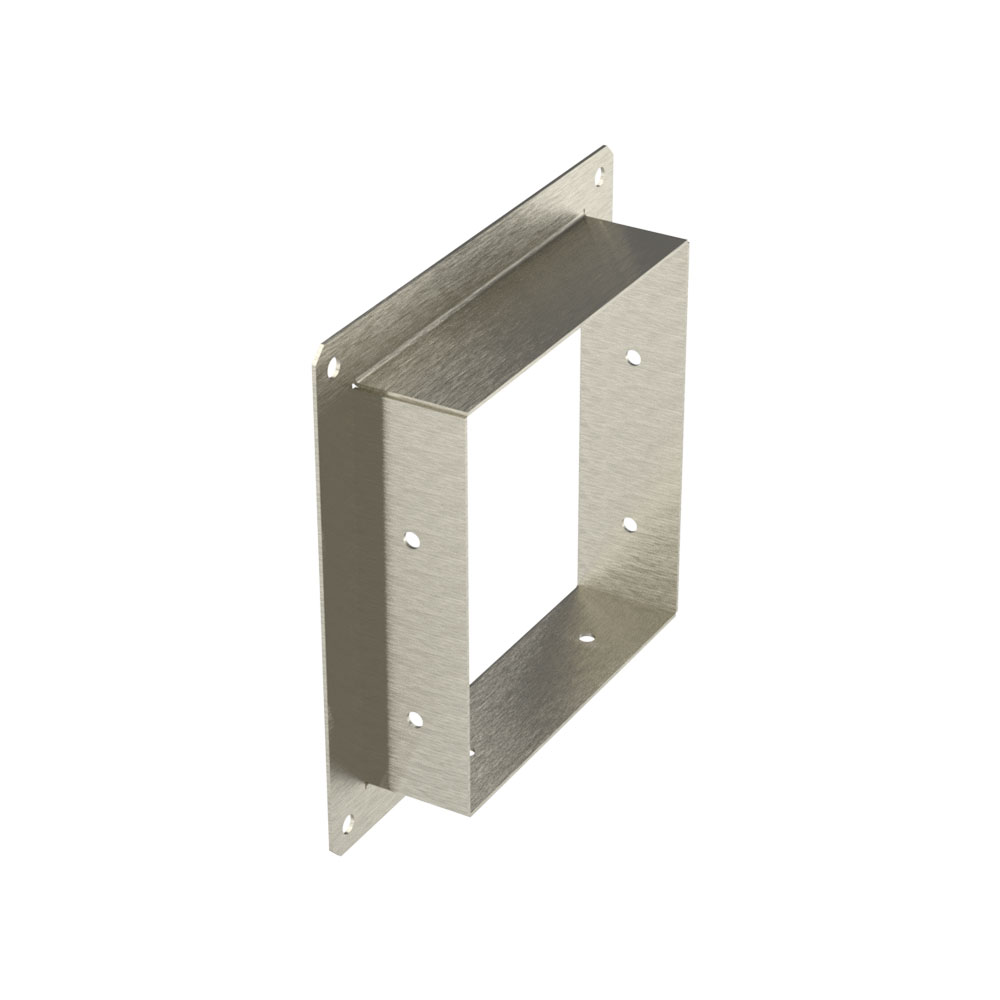

- 1 Anschlussflansch
1207-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge
8 mm
Material
Edelstahl
Oberfläche
blank
1207-0015-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0015-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0015-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0315-13-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0315-90-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0415-00-00
T-Stück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-1315-00-90
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1315-01-35
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1315-02-25
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
1207-1315-02-70
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
