1204-1006-03-00

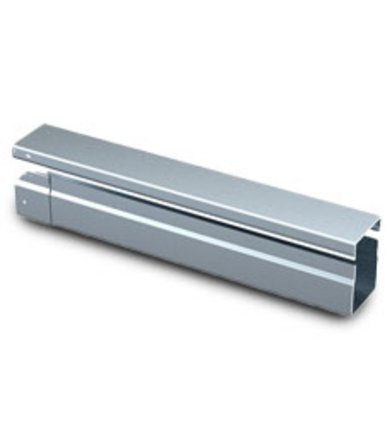

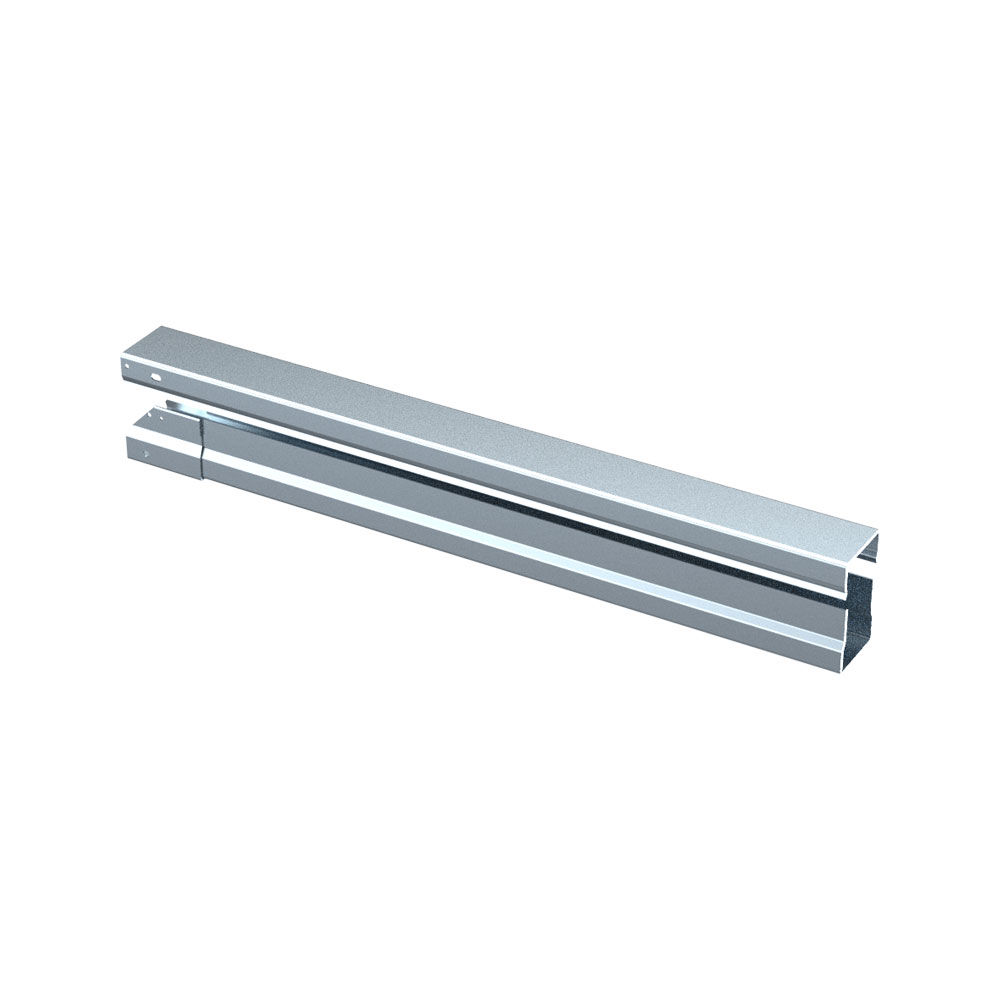

Teleskopstück
- Durchgängig offen einlegbar
Produktbeschreibung
Zum Längenausgleich von 75 mm bis 450 mm.
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen.
Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägte Kanalenden ist eine durchgängige offene Einlegbarkeit gewährleistet.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1204-1006-03-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 60 x 60 mm
-

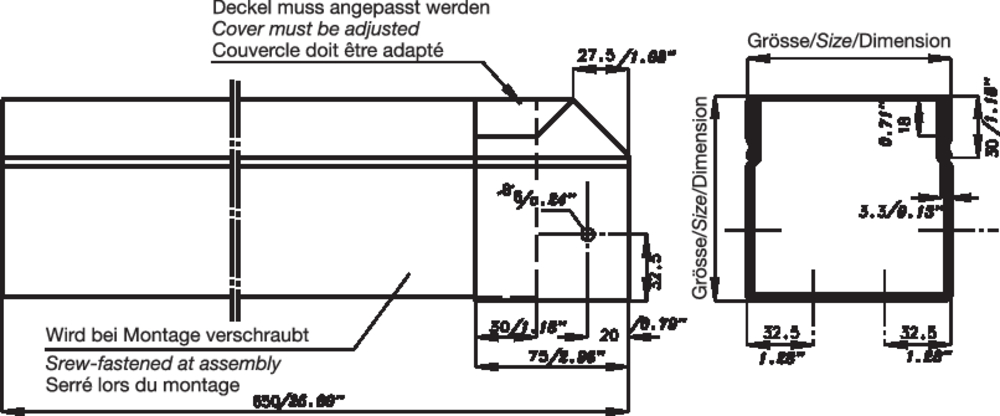

Abmessungen: Länge: 75 mm - 450 mm
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 2.2 kg
Hinweis
- Das Teleskopstück kann nur in Kombination mit einem Leitungskanal verwendet werden.
- Das Teleskopstück muss bei der Endmontage einseitig verbohrt und verschraubt werden.
- Zur Montage werden nur einseitig Verbindungs-U oder Verbindungswinkel benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 Teleskopstück mit Deckel
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
4.3 mm
Material
H07V-K
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech
1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech
1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
1204-0306-13-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
45°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0306-90-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0406-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
