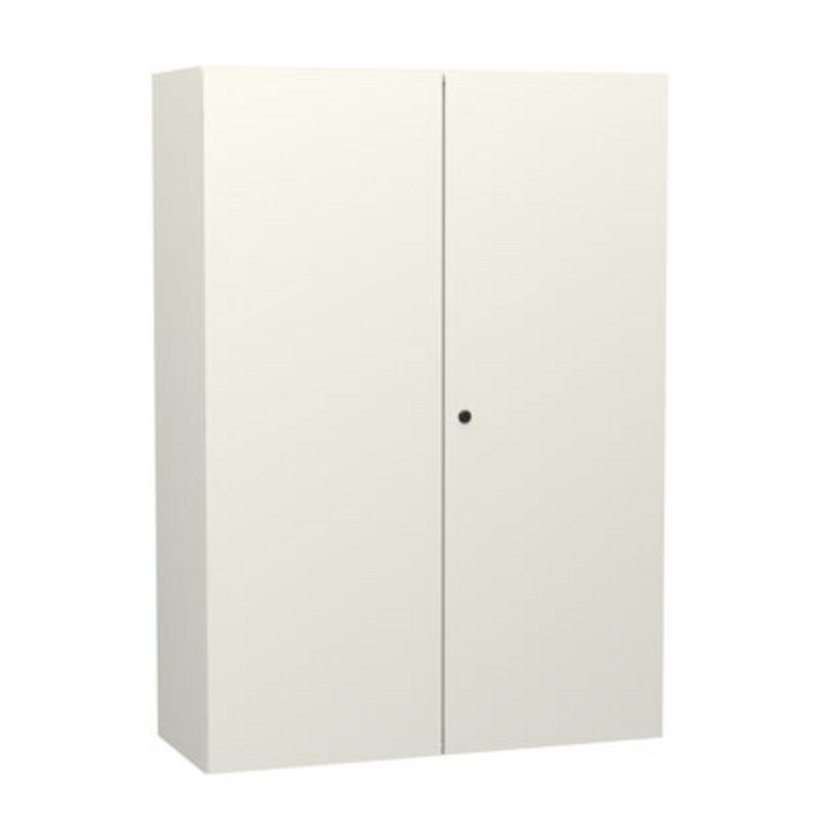

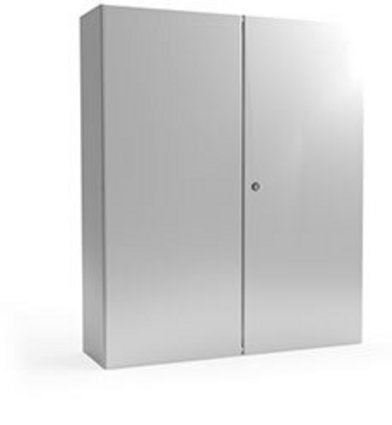

Wandgehäuse Serie 33 Stahlblech, 2-türig

3331-1014-30-07

Wandgehäuse Serie 33 Stahlblech, 2-türig

  • Schutzart IP55
  • 180° Scharnier verdeckt
  • stabile Zarge 26,5 mm breit
  • schmaler Türspalt
  • flexibles Systemzubehör
  • Zulassungen:cULus

Produktbeschreibung

Wandgehäuse zweitürig überlappend. Wahlweise mit oder ohne Montageplatte.

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus

Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.

Tür mit nahtlos geschäumter Dichtung, rechter Türflügel überlappt, Wechsel durch Tausch der Türflügel

Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°

Verschluss: 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart

Türen beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster

Boden mit außenliegenden Kabeleinführungsplatten, bündig mit Gehäuse, aus Stahlblech (Größe 1: LxB: 355x155 mm, nutzbare Fläche: 325x125 mm; Größe 2: LxB: 555x155 mm, nutzbare Fläche 525x125 mm). Befestigung erfolgt mittels Gefu-Schrauben M4 mit Torx T20

Montageplatte auf Rückwand mit gekonterter Schraube Standardlänge M8x30, gekantet, fix positioniert.

Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen

Technische Daten

  • Artikelnummer: 3331-1014-30-07
  • PRODUKTGRUPPENNAMEEBENE4: Serie 33
  • Variante: ohne Montageplatte
  • Material: Stahlblech
  • Breite: 1000 mm
  • Höhe: 1400 mm
  • Tiefe: 300 mm
  • Gewicht: 63.2 kg
  • Anzahl Kabelplatte: 2
  • Größe Kabelplatte: Größe 1
  • Blechstärke: Korpus: 1,5 mm
    Tür: 2 mm
  • Maximale Einbautiefe: von T-24 mm
  • Schutzleiteranschluss: nach DIN EN 61439-1
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
  • Zulassung: cULus
  • Schutzart: IP55
    Type 1, 2, 5, 12

Hinweis

  • Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
  • Für alle aufgeführten UL Type ratings gilt: Ab einer Höhe von 1200 mm ist die laut Zubehör passende oder im Lieferumfang enthaltene Montageplatte einzubauen.
  • Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
  • mit Kabeleinführungsplatten
Wandbefestigungslaschen, Edelstahl
0351-9066-03-00
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
6 mm
Material
Edelstahl
Wandbefestigungslaschen, Stahlblech
3080-9066-02-00
Wandbefestigungslaschen, Stahlblech
Wand-Abstand
6 mm
Material
Stahlblech
Wandbefestigungslaschen, Edelstahl
3080-9066-05-05
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
12 mm
Material
Edelstahl
Wandbefestigungslaschen, Edelstahl
3080-9066-06-05
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
40 mm
Material
Edelstahl
Wandbefestigungslaschen, Stahlblech
3080-9066-07-03
Wandbefestigungslaschen, Stahlblech
Wand-Abstand
12 mm
Material
Stahlblech
Wandbefestigungslaschen, Stahlblech
3080-9066-06-03
Wandbefestigungslaschen, Stahlblech
Wand-Abstand
40 mm
Material
Stahlblech
Kabel für Schutzleiteranschluss
3080-9036-06-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Kabel für Schutzleiteranschluss
3080-9036-06-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Standsockel
3336-1005-30-07
Standsockel
Passend für Tiefe
300 mm
Passend für Breite
1000 mm
Material
Stahlblech
Sockelhöhe
50 mm
Standfüße
3336-3630-30-07
Standfüße
Passend für Tiefe
300 mm
Material
Stahlblech
Höhe
300 mm
Ersatztür Gehäuse Serie 33-Stahlblech
3331-1014-05-97
Ersatztür Gehäuse Serie 33-Stahlblech
Passend für Breite
1000 mm
Passend für Höhe
1400 mm
Material
Stahlblech
Variante
2-türiger Türensatz
Ersatztür Gehäuse Serie 33-Stahlblech
3331-1014-02-97
Ersatztür Gehäuse Serie 33-Stahlblech
Passend für Breite
1000 mm
Passend für Höhe
1400 mm
Material
Stahlblech
Variante
Rechte Tür aus 2-türigem Türensatz
Ersatztür Gehäuse Serie 33 Stahlblech linke Tür aus 2-türigem Türensatz
3331-1014-01-97
Ersatztür Gehäuse Serie 33 Stahlblech linke Tür aus 2-türigem Türensatz
Passend für Breite
1000 mm
Passend für Höhe
1400 mm
Material
Stahlblech
Variante
Linke Tür aus 2-türigem Türensatz
Kabeleinführungsplatte mit Gummifüllung
3080-7035-12-07
Kabeleinführungsplatte mit Gummifüllung
Ausbruch
für Gummifüllung: 325x125 mm (Größe 1)
Breite
155 mm
Länge
355 mm
Kabeleinführungsplatte hohe Packdichte
3080-7102-80-20
Kabeleinführungsplatte hohe Packdichte
Anzahl Einführungen
56
Leitungsdurchmesser
siehe Downloads
Länge
355 mm
Breite
155 mm
Montageplatte
0331-1014-00-13
Montageplatte
Passend für Breite
1000 mm
Passend für Höhe
1400 mm
Montageplatte gelocht
0331-1014-00-03
Montageplatte gelocht
Passend für Breite
1000 mm
Passend für Höhe
1400 mm
Apparateschiene
0362-0402-09-40
Apparateschiene
Passend für Breite
1000 mm
Befestigungsschienen
0362-7100-13-70
Befestigungsschienen
Passend für Höhe
1400 mm
Befestigungstraverse in Türen
3362-0001-03-82
Befestigungstraverse in Türen
Passend für Breite
1000 mm
Variante
Schlosstür
Befestigungstraverse in Türen
3362-0001-04-47
Befestigungstraverse in Türen
Passend für Breite
1000 mm
Variante
Unterlappende Tür
Montageschiene
0362-0202-09-40
Montageschiene
Passend für Breite
1000 mm
Tragschiene
0362-0302-09-40
Tragschiene
Passend für Breite
1000 mm
Universalschiene
3362-7100-30-00
Universalschiene
Passend für Tiefe
300 mm
Befestigungssatz für Universalleuchte
3080-7006-33-02
Befestigungssatz für Universalleuchte
Variante
ab Gehäusehöhe 401
Türschalter für Wandgehäuse Serie 33 / Standpult H335
3080-7041-61-33
Türschalter für Wandgehäuse Serie 33 / Standpult H335
Kontakt
1 Öffner, 1 Schließer
Gehäuse und Deckel
Thermoplast, glasfaserverstärkt (UL 94-V0)
Gebrauchskategorie
AC-15, Ue/le 240V/3A
Bemessungsbetriebsspannung
Ue 240V
Interlock
6016-0203-00-00
Interlock
Schutzart
zugelassen für Type 1, 2, 5, 12, 3, 3R, 4, 4X
Variante
2-türig überlappend
Aufbewahrungstasche selbstklebend
3080-0112-01-00
Aufbewahrungstasche selbstklebend
Größe
DIN A 6
Tiefe
12 mm
Aufbewahrungstasche selbstklebend
3080-0112-03-00
Aufbewahrungstasche selbstklebend
Größe
DIN A 6
Tiefe
20 mm
Aufbewahrungstasche selbstklebend
3080-0112-02-00
Aufbewahrungstasche selbstklebend
Größe
DIN A 4
Tiefe
12 mm
Aufbewahrungstasche selbstklebend
3080-0112-04-00
Aufbewahrungstasche selbstklebend
Größe
DIN A 4
Tiefe
20 mm
Aufbewahrungstasche selbstklebend
3080-0112-05-00
Aufbewahrungstasche selbstklebend
Größe
DIN A 4
Tiefe
40 mm
Regenschiene 3R
6153-1000-00-01
Regenschiene 3R
Type Rating
zugelassen für Type 1, 12, 3R
passend für Breite
1000 mm
Material
Stahl (gepulvert)
Türöffnungsbegrenzer
3080-7108-33-31
Türöffnungsbegrenzer
Oberfläche
verzinkt
Material
Stahlblech
Öffnungswinkel
entweder auf 90°, 105°, 120°, 140°
