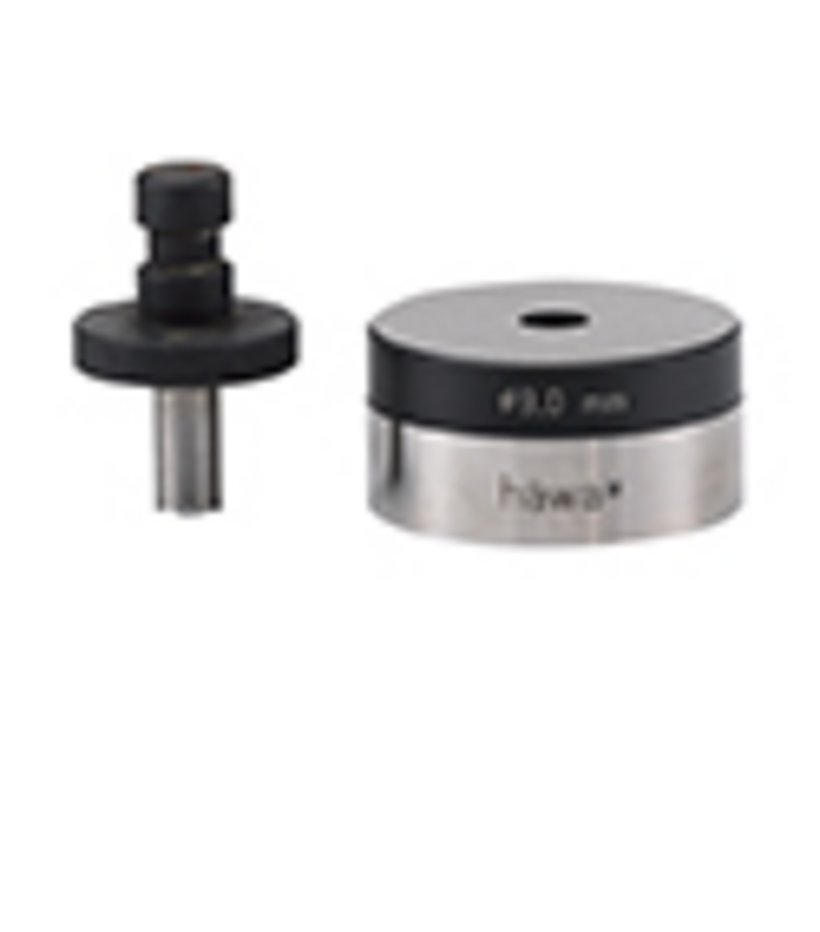

Rundlocher mit Einspannzapfen, Matrizen-Außendurchmesser 50 mm
Hauptmerkmale
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Schonung des Werkzeugs durch optimierte Schneidengeometrie
Mit federnder Zentrierspitze zur leichten Werkstück-Positionierung
Schnell, sauber, keine Gratbildung
Technische Daten
- Artikelnummer: 2661-0206-60-00
- max. Blechstärke: Stahl 2 mm / Edelstahl 1,5 mm / Aluminium 3 mm
- Produktfamilie: für Werkstattausstattung
- Einspannzapfen: ø 13 mm
- Größe ø: 6.6 mm
- Matrizen-Aufnahmedurchmesser: 50 mm
Hinweis
- ACHTUNG: Wird dieses Lochwerkzeug mit einer Quick-Press 400 oder einer Maxi-Press (500 oder 900) verwendet, benötigen Sie zusätzlich die "Reduzierung Einspannzapfen 2642-0313-20-00".
Lieferumfang
- 1 Locher, bestehend aus Stempel und Matrize
Zubehör
Zubehör Stanzwerkzeuge
Lochwerkzeuge
Rundlocher (Werkstattanwendung)
2680-0900-06-00
Abstreifgummi Rundlocher für Stanzbügel
| Produktfamilie | für Werkstattausstattung |
| Für Stempelgröße | 6.6 mm |
Zubehör Stanzbügel
Zubehör Quick-Press 300
2680-0350-00-00
Matrizenaufnahme ø 50 mm für Quick-Press 300
| Produktfamilie | für Werkstattausstattung |
| Einspannzapfen | ø 13 mm |
| Variante | Matrizen mit Außendurchmesser 50 mm |
Zubehör Quick-Press 400
2665-0000-10-03
Matrizenaufnahme ø 50 mm für Quick-Press 400
| Produktfamilie | für Werkstattausstattung |
| Einspannzapfen | ø 20 mm |
Zubehör Maxi-Press 500
2643-0250-72-00
Matrizenaufnahme ø 50 mm für Maxi-Press 500
| Produktfamilie | für Werkstattausstattung |
| Innendurchmesser | 50 mm |
| Außendurchmesser | 72 mm |
Allgemeines Zubehör Stanzbügel
2642-0313-20-00
Reduzierung Einspannzapfen
| Produktfamilie | für Werkstattausstattung |
| Ausführung | für Quick-Press 400 und Maxi-Press 500 |
| Innendurchmesser | 13 mm |
| Außendurchmesser | 20 mm |
Allgemeines Zubehör Blechbearbeitung
Passend für
Stanzwerkzeuge
2643-7105-00-00
Maxi-Press 500 hydraulisch
| Einsetzbar für | Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Bearbeitungstiefe | 500 mm |
| Stempelaufnahme (Durchmesser) | 20 mm |
2643-7106-00-00
Maxi-Press 500 hydraulisch mit Stanzmittelpunktanzeige
| Einsetzbar für | Rundlocher bis ø 63,5 mm / Quadratlocher 46 mm / Rechtecklocher bis 60 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Bearbeitungstiefe | 500 mm |
| Stempelaufnahme (Durchmesser) | 20 mm |
2662-7203-00-01
Quick-Press 300 hydraulisch handbetätigt
| Einsetzbar für | Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale |
| Materialstärke | Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm |
| Max. Stanzkraft | 45 kN |
2662-7205-00-01
Quick-Press 300 hydraulisch
| Einsetzbar für | Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale |
| Materialstärke | Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm |
| Bearbeitungstiefe | 300 mm |
| Stempelaufnahme (Durchmesser) | 13 mm |
2662-7206-00-01
Quick-Press 300 hydraulisch mit Stanzmittelpunktanzeige
| Einsetzbar für | Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale |
| Materialstärke | Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm |
| Bearbeitungstiefe | 300 mm |
| Stempelaufnahme (Durchmesser) | 13 mm |
2665-0000-10-00
Quick-Press 400
| Einsetzbar für | Rundlocher bis ø 40,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 36 mm Diagonale |
| Materialstärke | Stahl bis 2,5 mm / Edelstahl bis 1,75 mm / Aluminium bis 3 mm |
| Bearbeitungstiefe | 400 mm |
| Stempelaufnahme (Durchmesser) | 20 mm |
