0361-7012-60-07

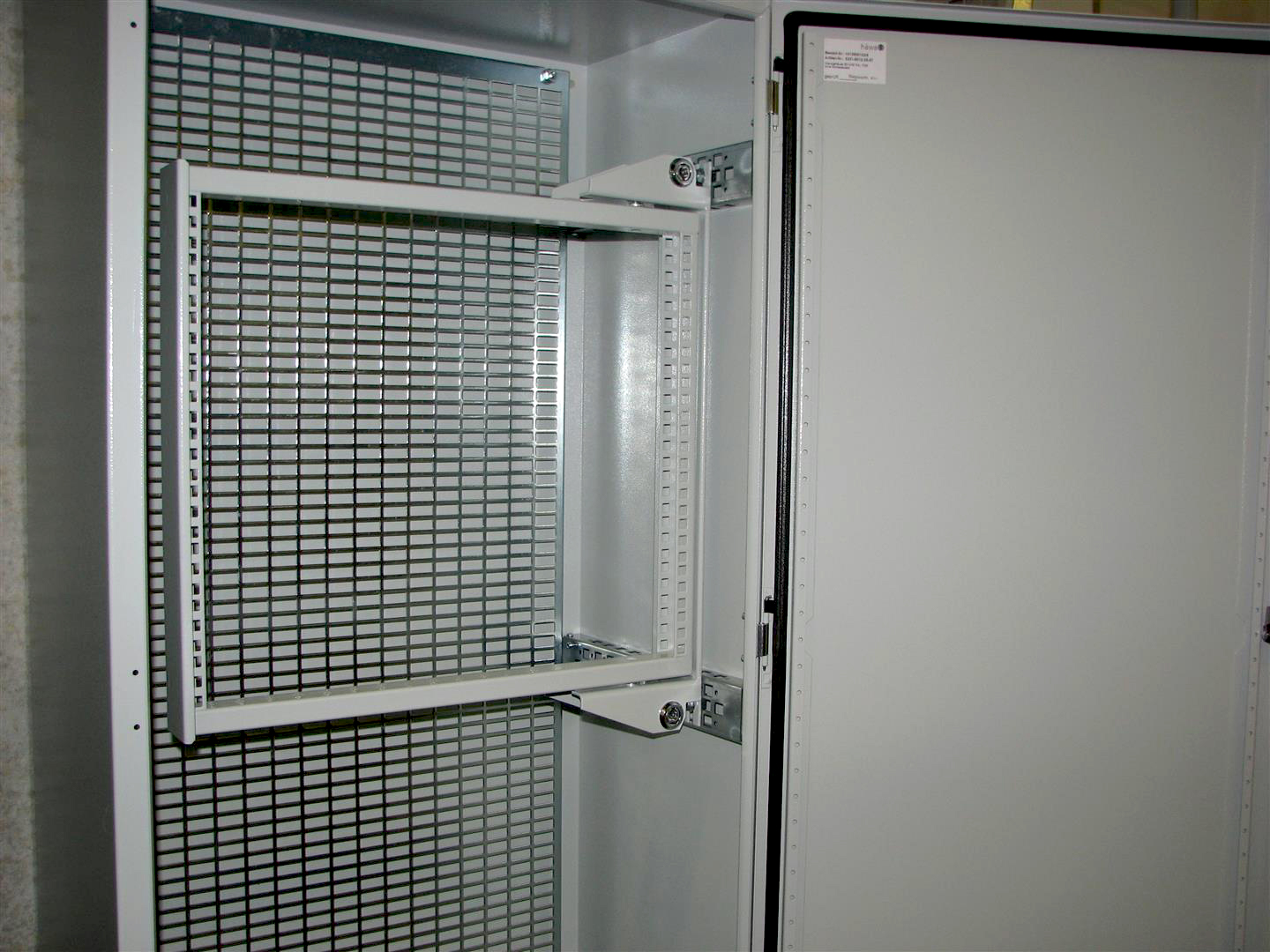

19"-Schwenkrahmen 0361
- Für die Aufnahme von 19"-Einbauteilen
- Schwenkbar von 0-90°
Produktbeschreibung
Kein Querholm erforderlich, da Drehpunkt und Verschluß auf der gleichen Seite liegen.
Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Rahmen.
Zur Aufnahme von Einschüben, Baugruppenträgern, usw.
Zum Einbau in Schränke, Anreihschränke (Mittenbefestigungen) und Wandgehäuse Serie 3331 Stahlblech (Universalschiene).
Anschlag links oder rechts.
Verriegelung: Drehriegel 3 mm Doppelbart.
Tragfähigkeit: max. 40 kg.
Technische Daten
-
Artikelnummer: 0361-7012-60-07
-
Abmessungen: passend für Breite : 600 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Bauhöhe: HE/U12
-
Material: Stahlblech
-
Gewicht: 3.6 kg
-
Blechstärke: 1.5 mm
-
Maß H: 678 mm
-
Maß Höhe (h): 574.5 mm
Hinweis
- Befestigungsmittel für den Einbau in Schränke bzw. Wandgehäuse siehe Zubehör.
- Beachten Sie dazu die Montageanleitung im Download!
- 1 Schwenkrahmen komplett



















0370-6016-40-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6016-40-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-40-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-40-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-50-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-50-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-60-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6018-60-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-40-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-40-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-50-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-50-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-60-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0370-6020-60-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6016-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6016-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-50-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-50-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6018-60-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-50-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-50-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0390-6020-60-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-40-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-40-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-50-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-50-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-60-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6018-60-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-40-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-40-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-50-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-50-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-60-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0375-6020-60-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6016-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6016-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6016-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6016-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6018-50-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-50-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-82-07
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6018-82-17
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6020-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus

0395-6020-50-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-50-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-82-07
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
2000 mm
Tiefe
800 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6020-82-17
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
2000 mm
Tiefe
800 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6022-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2200 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus

0395-6022-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2200 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
Kontakt für Produkte
Finden Sie Ihren persönlichen Ansprechpartner
Wir sind gerne für Sie da
Optimale Schaltschränke und Gehäuse entstehen nicht am Fließband, sondern im Gespräch mit Ihnen. Sind Sie bereit? Dann sprechen Sie am besten gleich mit Ihrem persönlichen häwa Berater.
