3070-7304-18-02

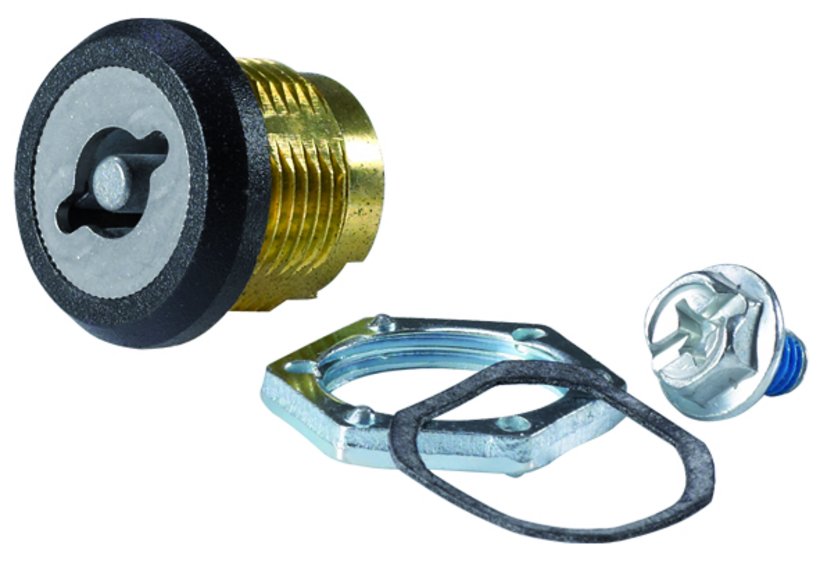

Sicherheits-Drehriegel
- Rüttel- und vibrationssicher
Produktbeschreibung
Einschraubbar
Rechts- und linksschließend einsetzbar
Der Sicherheits-Vorreiber ist in sich rüttelsicher konstruiert. Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Technische Daten
-
Artikelnummer: 3070-7304-18-02
-
Material: Messing
-
Oberfläche: roh
-
Ausführung: Doppelbart 5 mm
-
Schließrichtung: linksschließend von 12 nach 9 Uhr
-
Material und Oberfläche: Betätigung: Zinkdruckguß schwarz; Befestigungsteile: Stahl verzinkt
-
Schließweg: 90 °
-
Schutzart: IP65
Hinweis
- Bei Doppelbartausführung Schlüssel nur in Verschlussstellung abziehbar
- 1 Drehriegel mit Dichtung, Erdungsmutter und Befestigungsteilen, jedoch ohne Schließzunge
3070-0032-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 7 mm
3070-0033-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Vierkant 8 mm
3070-0034-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 3 mm
3070-0035-00-00
Schlüssel für Gehäuse
Material
Zinkdruckguss
Oberfläche
roh
Ausführung
Doppelbart 5 mm
3070-0304-23-00
Hakenschließzunge Drehriegel
Schließhöhe
18 mm
Material
Stahlblech
Ausführung
Kleine Ausführung
3070-0304-28-00
Hakenschließzunge Drehriegel
Schließhöhe
18 mm
Material
Stahlblech
Ausführung
Große Ausführung
3070-0314-06-00
Schließzunge für Schubstangenanschluß
b-Maß
6 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0314-10-00
Schließzunge für Schubstangenanschluß
b-Maß
10 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0314-15-00
Schließzunge für Schubstangenanschluß
b-Maß
16 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0314-18-00
Schließzunge für Schubstangenanschluß
b-Maß
18 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0315-15-00
Schließzunge für Schubstangenanschluß
b-Maß
20 mm
Material
Stahlblech
Mit oder ohne Bolzen
ohne
3070-0714-20-05
Schließzunge für Schubstangenanschluß
b-Maß
20 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit
3070-0314-20-00
Schließzunge für Schubstangenanschluß
b-Maß
22 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0315-22-00
Schließzunge für Schubstangenanschluß
b-Maß
22 mm
Material
Stahlblech
Mit oder ohne Bolzen
ohne
3070-0714-22-05
Schließzunge für Schubstangenanschluß
b-Maß
22 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit
3070-0314-28-00
Schließzunge für Schubstangenanschluß
b-Maß
28 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0714-28-05
Schließzunge für Schubstangenanschluß
b-Maß
28 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit
3070-0314-35-00
Schließzunge für Schubstangenanschluß
b-Maß
35 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0314-40-00
Schließzunge für Schubstangenanschluß
b-Maß
40 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
3070-0314-50-00
Schließzunge für Schubstangenanschluß
b-Maß
50 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
CAD-Daten und weitere Darstellungen:
