0348-4018-00-13

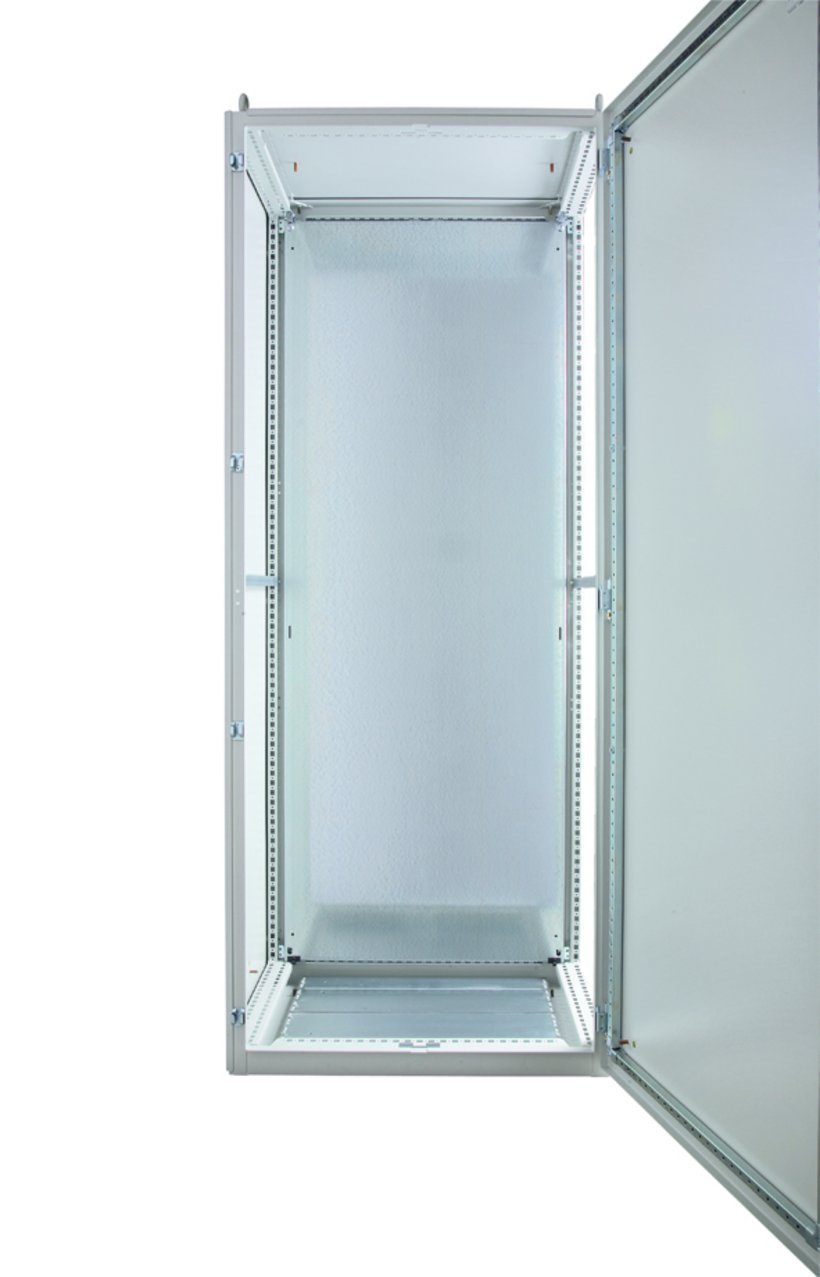

Montageplatte
- tiefenverstellbar
- häwa "klick"
- C-Kante
Produktbeschreibung
Sichere und schnelle Arretierung durch Rasthalterung häwa „klick“!
Montageplatte bis Schrankbreite 1200 mm mit C-Kante. Für Schrankbreite 1600/2000 mm wird die Montageplatte mit U-Profilen verstärkt.
Schutzleiteranschluss nach DIN EN 61439-1 mit Schutzleiterschraube.
Technische Daten
-
Artikelnummer: 0348-4018-00-13
-
Abmessungen: Breite : 316 mm Höhe : 1680 mm passend für Breite : 400 mm passend für Höhe : 1800 mm
-
Oberfläche: sendzimirverzinkt
-
Material: Stahlblech
-
Gewicht: 12.7 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Blechstärke: 2,5 mm
Hinweis
- Die Beschreibung der Montage ist in allen Bedienungsanleitungen von H3X5 und H3X0 Schränken enthalten.
- Beim Transport oder Einsatz in rauer Umgebung (Schwingung, Schock) zusätzlich an den unteren Arretierwinkel mit Sperrzahnschraube M8x16 sichern.
- Montageplatte kpl. mit Befestigungswinkelsatz 3080-7111-91-06 und Schutzleiterschraube
0395-4018-50-07
Kabeleinführungszelle Stahlblech H395
Breite
400 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-4018-60-07
Kabeleinführungszelle Stahlblech H395
Breite
400 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
