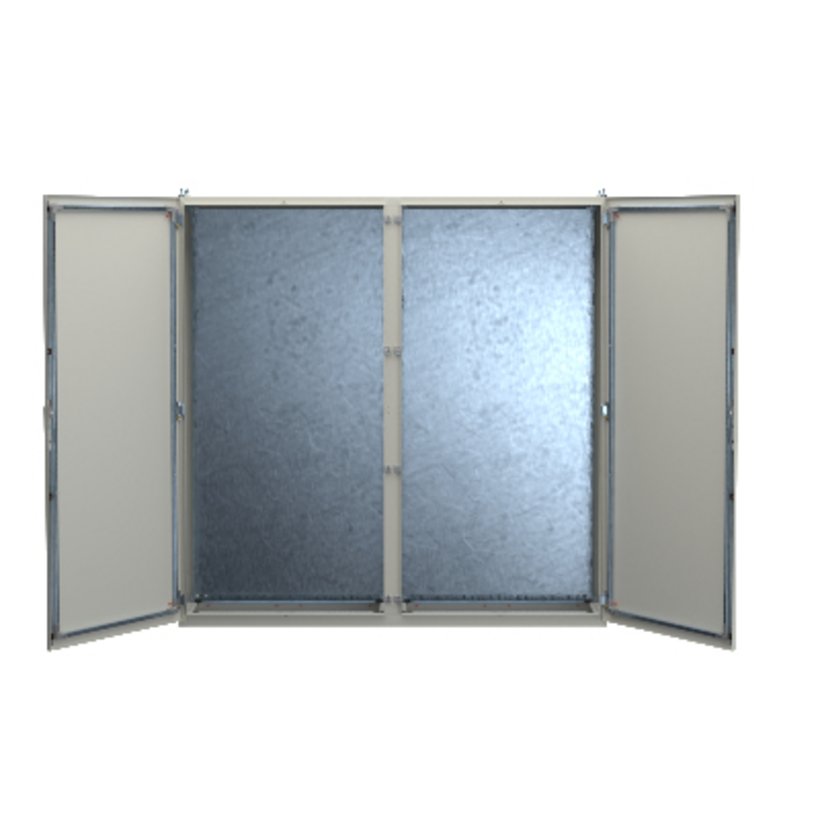

Produktbeschreibung
Sichere und schnelle Arretierung durch Rasthalterung häwa „klick“!
Montageplatte bis Schrankbreite 1200 mm mit C-Kante. Für Schrankbreite 1600/2000 mm wird die Montageplatte mit U-Profilen verstärkt.
Schutzleiteranschluss nach DIN EN 61439-1 mit Schutzleiterschraube.
Technische Daten
-
Artikelnummer: 0348-1620-00-13
-
Abmessungen: Breite : 1516 mm Höhe : 1880 mm passend für Breite : 1600 mm passend für Höhe : 2000 mm
-
Oberfläche: sendzimirverzinkt
-
Material: Stahlblech
-
Gewicht: 78 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Blechstärke: Montageplatte: 3 mm
Hinweis
- Die Beschreibung der Montage ist in allen Bedienungsanleitungen von H3X5 und H3X0 Schränken enthalten.
- Beim Transport oder Einsatz in rauer Umgebung (Schwingung, Schock) zusätzlich an den unteren Arretierwinkel mit Sperrzahnschraube M8x16 sichern.
- Montageplatte kpl. mit Befestigungswinkelsatz 3080-7111-91-06 und Schutzleiterschraube
0390-1620-40-07
Standschrank Stahlblech H390, 2-türig
Breite
1600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
Konstruktiv ausgelegt für IP55
Zulassung
CE
0390-1620-40-17
Standschrank Stahlblech H390, 2-türig
Breite
1600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
Konstruktiv ausgelegt für IP55
Zulassung
CE
