0396-8001-40-17

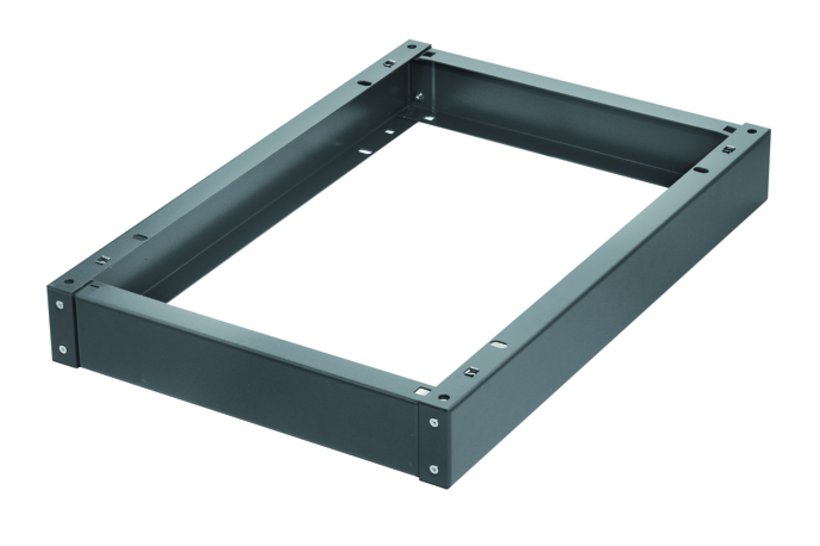

Sockel 100 mm hoch für Schränke H390, H395 und PC-Schrank 2096
- Einzelaufstellung und Anreihung
- Stabile U-Profile
- Hohe Tragkraft
Produktbeschreibung
Sockel zum Unterbau.
Bei Anreihungen mit Schränke H395 werden die Seitenbleche nicht montiert – es entsteht ein durchgehender Kabelrangierraum.
Technische Daten
-
Artikelnummer: 0396-8001-40-17
-
Abmessungen: passend für Breite : 800 mm passend für Tiefe : 400 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7022, Struktur
-
Material: Stahlblech
-
Sockelmaß (s): 305 mm
-
Gewicht: 6.4 kg
-
Blechstärke: 2 mm
-
Sockeltiefe (t): 350 mm
Hinweis
- Bestell-Endnummer (27) für Sockel mit Eckstücke und Blende mit Kabeleinführung mit Bürste, baugleich Bauhöhe 200 mm. Sockel dieser Bauart werden für PC-Schränke Typ 2096 empfohlen.
- Bei Verwendung an Standschrank H390 entsteht hinten ein Rücksprung von 25 mm (Sockelleiste).
- Sockel kpl. unmontiert mit Montage- und Befestigungsschrauben.
0390-8010-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8010-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8012-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8012-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8014-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8014-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8016-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8016-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8018-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8018-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8020-40-07
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-8020-40-17
Standschrank Stahlblech H390, 1-türig
Breite
800 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0395-8010-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8010-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8012-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8012-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8014-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8014-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8016-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8016-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8020-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-8020-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
