2409-2040-12-07

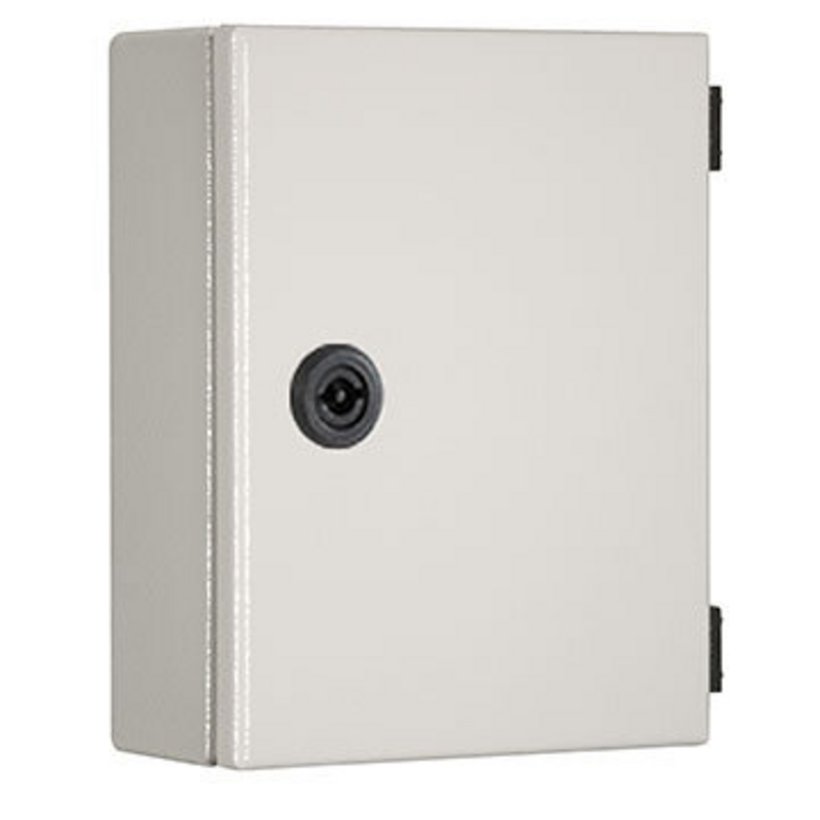

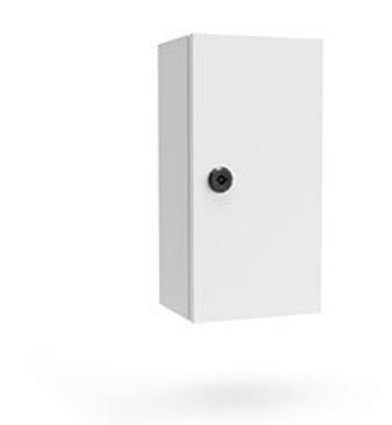

K-Gehäuse
- Ideal für kleinere Schaltungen und Verdrahtungen
- Schmale Zarge für große Einbauflächen
- Schutzart IP55, Type 12
- Zulassung: cULus
Produktbeschreibung
K-Gehäuse eintürig, vorbereitet zur Nutzung des häwa Klemmenkastenzubehörs.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M5x10 an Tür und Korpus
Überkantete 9 mm Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts
Scharniere aus Metall, Öffnungswinkel 120°
Verschluss: Drehriegel Standardbetätigung 3 mm Doppelbart
Z-Winkel auf Rückwand zur Befestigung einer Montageplatte oder Tragschiene
Technische Daten
-
Artikelnummer: 2409-2040-12-07
-
Variante: ohne Einbauten, 1-türig
-
Material: Stahlblech
-
Breite: 200 mm
-
Höhe: 400 mm
-
Tiefe: 120 mm
-
Schließung: 1 Drehriegel
-
Blechstärke: 1,5 mm
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz
Schließzunge: sendzimirverzinkt -
Zulassung: cULus
-
Schutzart: IP55
Type 1, 2, 5, 12 -
Montageplatte gekantet: 0
- Gehäuse komplett und 1 Schlüssel
2408-7202-13-04
Anschraubscharnier 120°
Material
Scharnier: Zinkdruckguss verchromt
Befestigungsteile: Edelstahl
Zylinderstift: Stahl gehärtet
Befestigungsteile: Edelstahl
Zylinderstift: Stahl gehärtet
2408-7202-13-07
Anschraubscharnier 120°
Material
Scharnier: Zinkdruckguss schwarz verzinkt
Befestigungsteile: Stahl verzinkt
Zylinderstift: Stahl gehärtet
Befestigungsteile: Stahl verzinkt
Zylinderstift: Stahl gehärtet
