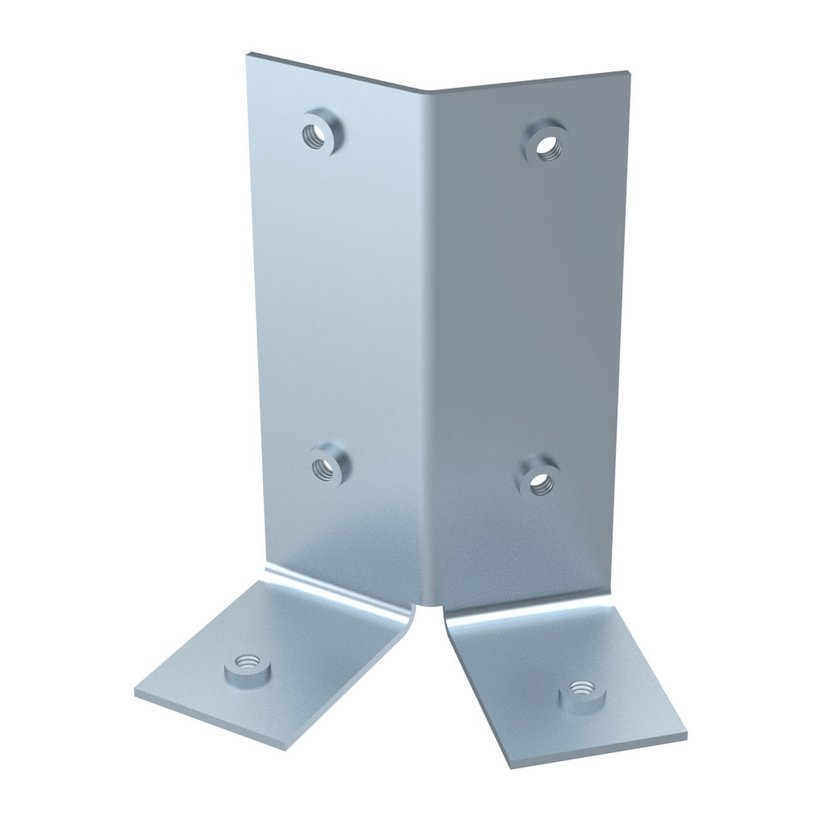

Verbindungswinkel

1204-0115-41-35

Verbindungswinkel

Produktbeschreibung

Zur Verbindung von Leitungskanälen und Formstücken.

Technische Daten

  • Artikelnummer: 1204-0115-41-35
  • Typ: Leitungskanal 1204
  • Querschnitt: 150 x 150 mm
  • Winkel: 45°
  • Ausführung: mit Gewinde
  • Material: Stahlblech
  • Oberfläche: elektrolytisch verzinkt
  • Blechstärke: 1,5 mm
  • Gewicht: 0.17 kg

Hinweis

  • Zum Verbinden von geraden Kanälen mit Winkel- und T-Stücken.
  • Zur Befestigung werden Schrauben mit Muttern benötigt, siehe Zubehör.
  • Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
  • Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
  • 1 Verbindungswinkel
Schraube mit Scheibe
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge
8 mm
Material
Stahl
Oberfläche
verzinkt
weitere Informationen
Leitungskanal
1204-0015-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Stahlblech
weitere Informationen
Leitungskanal
1204-0015-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Stahlblech
weitere Informationen
Leitungskanal
1204-0015-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Stahlblech
weitere Informationen
T-Stück
1204-0415-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
weitere Informationen
Als PDF speichern Als PDF speichern Direkt-Anfrage
Verbindungswinkel
Verbindungswinkel
Zur Verbindung von Leitungskanälen und Formstücken.
Merken
1204-0106-30-00
Leitungskanal 1204
60 x 60 mm
0°
mit Bohrung
1204-0106-30-01
Leitungskanal 1204
60 x 60 mm
0°
mit Gewinde
1204-0106-40-00
Leitungskanal 1204
60 x 60 mm
45°
mit Bohrung
1204-0106-41-00
Leitungskanal 1204
60 x 60 mm
45°
mit Gewinde
1204-0106-50-90
Leitungskanal 1204
60 x 60 mm
90°
mit Bohrung
1204-0106-51-90
Leitungskanal 1204
60 x 60 mm
90°
mit Gewinde
1204-0106-60-00
Leitungskanal 1204
60 x 60 mm
22,5°
mit Bohrung
1204-0106-61-00
Leitungskanal 1204
60 x 60 mm
22,5°
mit Gewinde
1204-0110-30-00
Leitungskanal 1204
100 x 100 mm
0°
mit Bohrung
1204-0110-30-01
Leitungskanal 1204
100 x 100 mm
0°
mit Gewinde
1204-0110-40-35
Leitungskanal 1204
100 x 100 mm
45°
mit Bohrung
1204-0110-41-35
Leitungskanal 1204
100 x 100 mm
45°
mit Gewinde
1204-0110-50-90
Leitungskanal 1204
100 x 100 mm
90°
mit Bohrung
1204-0110-51-90
Leitungskanal 1204
100 x 100 mm
90°
mit Gewinde
1204-0110-60-57
Leitungskanal 1204
100 x 100 mm
22,5°
mit Bohrung
1204-0110-61-57
Leitungskanal 1204
100 x 100 mm
22,5°
mit Gewinde
1204-0115-30-01
Leitungskanal 1204
150 x 150 mm
0°
mit Gewinde
1204-0115-51-90
Leitungskanal 1204
150 x 150 mm
90°
mit Gewinde
1204-0115-61-57
Leitungskanal 1204
150 x 150 mm
22,5°
mit Gewinde
1207-0106-30-00
Leitungskanal 1207
60 x 60 mm
0°
mit Bohrung
1207-0106-30-01
Leitungskanal 1207
60 x 60 mm
0°
mit Gewinde
1207-0106-40-00
Leitungskanal 1207
60 x 60 mm
45°
mit Bohrung
1207-0106-41-00
Leitungskanal 1207
60 x 60 mm
45°
mit Gewinde
1207-0106-50-90
Leitungskanal 1207
60 x 60 mm
90°
mit Bohrung
1207-0106-51-90
Leitungskanal 1207
60 x 60 mm
90°
mit Gewinde
1207-0106-60-00
Leitungskanal 1207
60 x 60 mm
22,5°
mit Bohrung
1207-0106-61-00
Leitungskanal 1207
60 x 60 mm
22,5°
mit Gewinde
1207-0110-30-00
Leitungskanal 1207
100 x 100 mm
0°
mit Bohrung
1207-0110-30-01
Leitungskanal 1207
100 x 100 mm
0°
mit Gewinde
1207-0110-40-35
Leitungskanal 1207
45°
mit Bohrung
1207-0110-41-35
Leitungskanal 1207
100 x 100 mm
45°
mit Gewinde
1207-0110-50-90
Leitungskanal 1207
100 x 100 mm
90°
mit Bohrung
1207-0110-51-90
Leitungskanal 1207
100 x 100 mm
90°
mit Gewinde
1207-0110-60-57
Leitungskanal 1207
100 x 100 mm
22,5°
mit Bohrung
1207-0110-61-57
Leitungskanal 1207
100 x 100 mm
22,5°
mit Gewinde
1207-0115-30-01
Leitungskanal 1207
150 x 150 mm
180°
mit Gewinde
1207-0115-41-35
Leitungskanal 1207
150 x 150 mm
45°
mit Gewinde
1207-0115-51-90
Leitungskanal 1207
150 x 150 mm
22,5°
mit Gewinde
1207-0115-61-57
Leitungskanal 1207
150 x 150 mm
22,5°
mit Gewinde
