3070-7502-13-30

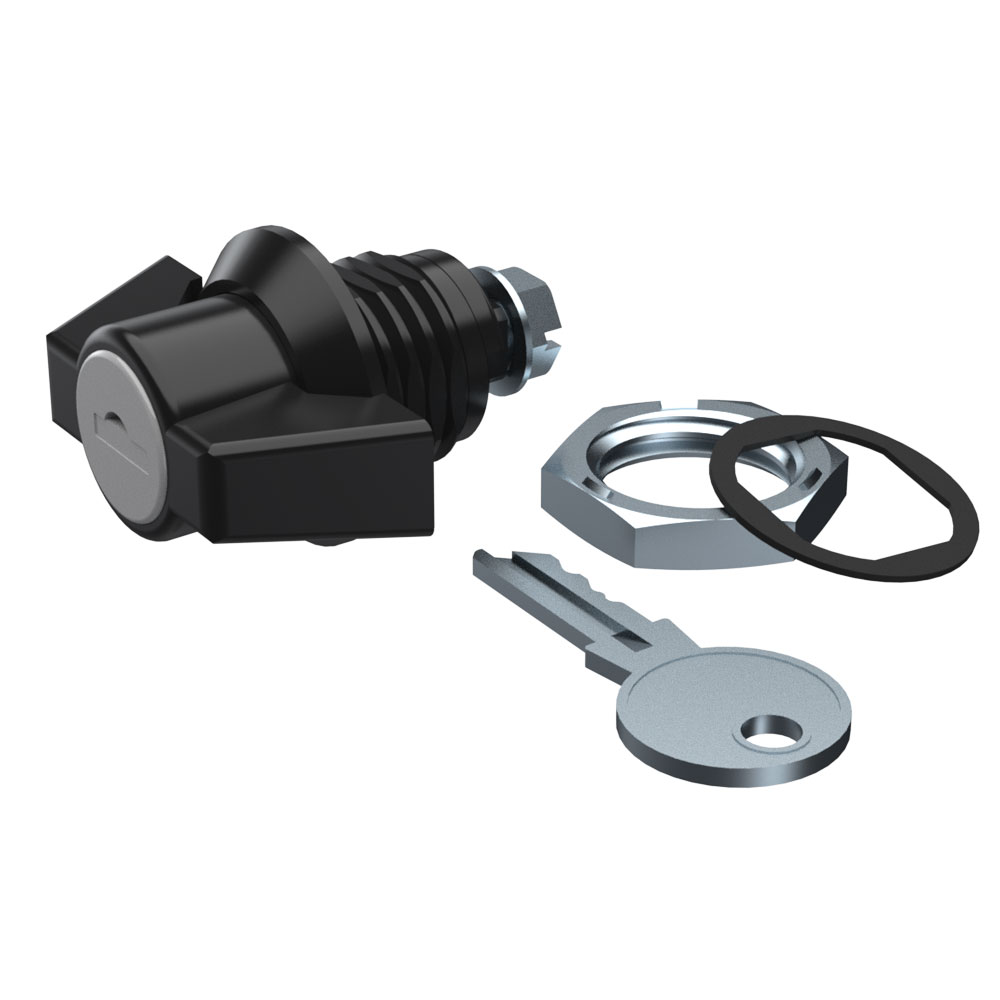

Knebel-Drehriegel D1
Produktbeschreibung
Knebel-Drehriegel einschraubbar für Gehäuse mit Einbauöffnung 22,5 x 20,1 mm und 23,1 x 20,2 mm.
Rechts- und linksschließend.
Technische Daten
-
Artikelnummer: 3070-7502-13-30
-
Material: Gehäuse + Mutter: Zinkdruckguß
Knebel: Polyamid -
Oberfläche: Gehäuse: schwarz
Knebel: schwarz -
Schließweg: 90 °
-

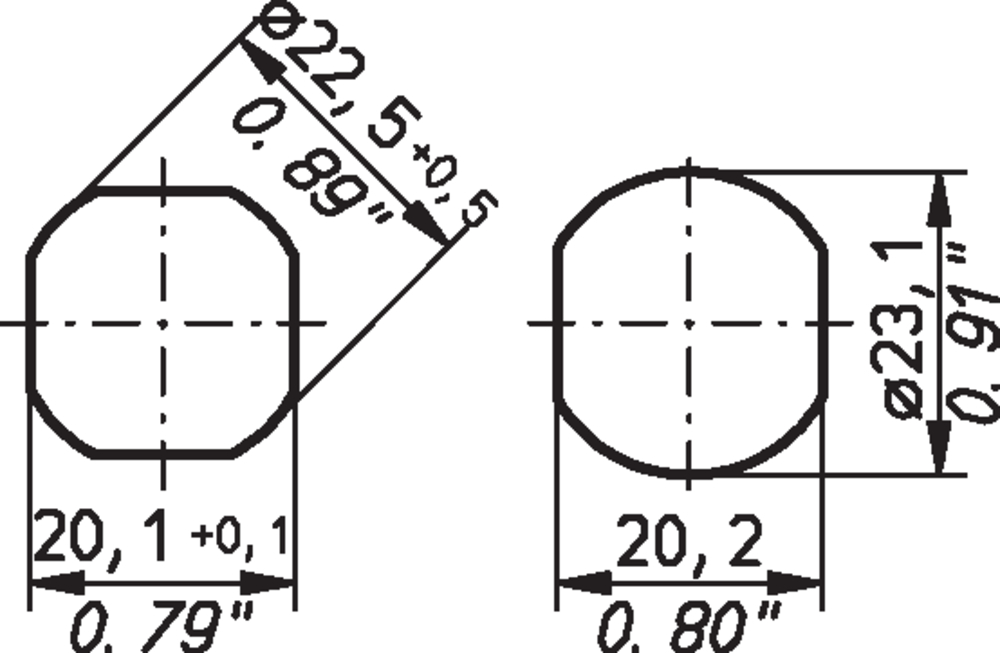

Einbauöffnung: 22,5 x 20,1 mm oder 23,1 x 20,2 mm
-
Schließung: 1333, 333
Hinweis

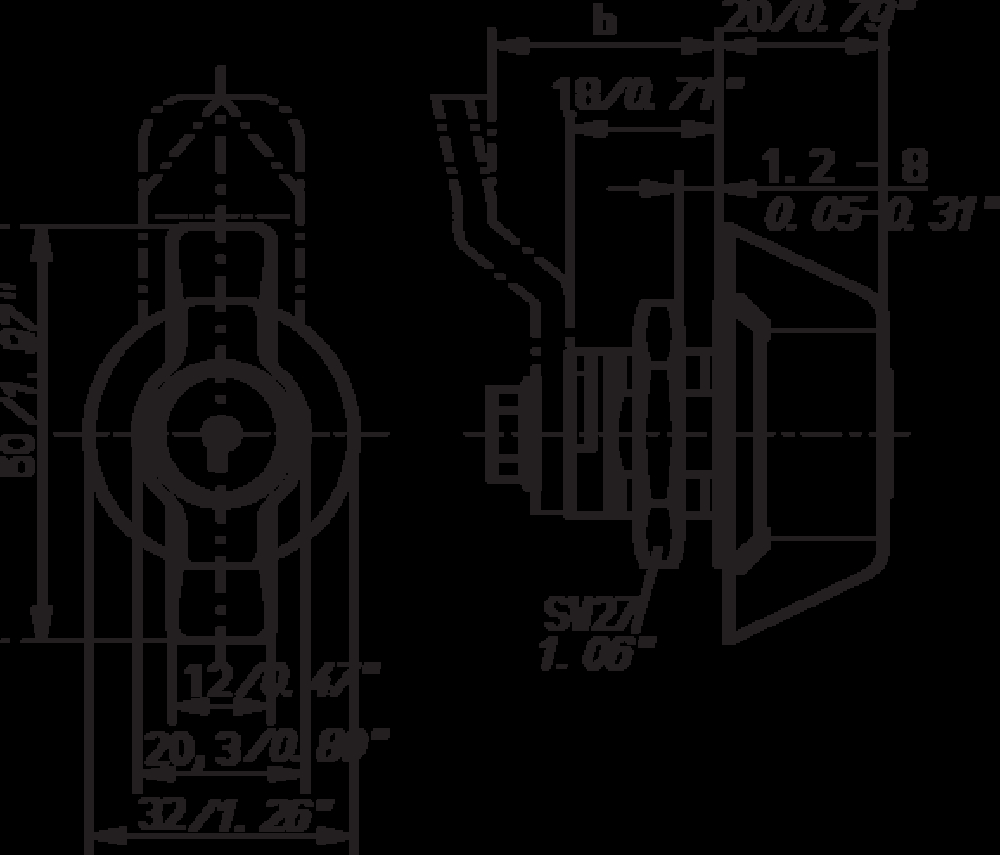

- Für eine passende Auswahl der Schließzunge ermitteln Sie bitte das benötigte Maß „b“ der Kröpfung.
- Passende Schließzunge siehe Zubehör.
- Knebel-Drehriegel mit Dichtung und Erdungsmutter
- 2 Schlüssel
3070-0304-23-00
Hakenschließzunge Drehriegel
Schließhöhe
18 mm
Material
Stahlblech
Ausführung
Kleine Ausführung
3070-0304-28-00
Hakenschließzunge Drehriegel
Schließhöhe
18 mm
Material
Stahlblech
Ausführung
Große Ausführung
3070-0314-06-00
Schließzunge für Schubstangenanschluß
b-Maß
6 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit
CAD-Daten und weitere Darstellungen:
