3080-7220-16-05

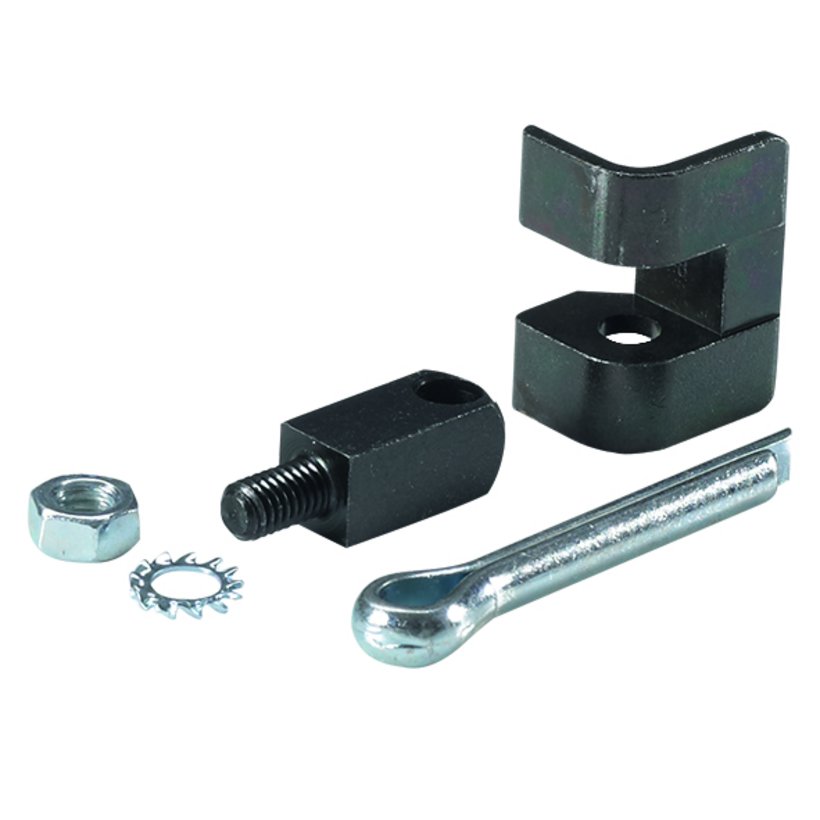

Anschraubscharnier 180°, aushängbar
- Für auf- als auch einliegende Türen.
Produktbeschreibung
Befestigung an Zarge: zum Anschrauben.
Befestigung an Türe: durch Splint.
Technische Daten
-
Artikelnummer: 3080-7220-16-05
-
Material: Scharnierhalterung: Feinguß
Scharnierlager: Edelstahl 1.4305
Splint: Edelstahl 1.4301 -
Oberfläche: Scharnierhalterung: elektropoliert
Scharnierlager und Splint: blank -
Ausführung: Edelstahl
-
Gewinde: M6
Hinweis
- Das Scharnier gibt es für verschiedene Türhöhen, mit Befestigungsgewinden M5 oder M6 und in verschiedenen Materialkombinationen.
- Öffnungswinkel je nach Montageart 90° bis max. 180°.
- 1 Scharnier komplett mit passender Fächerscheibe und Mutter.
CAD-Daten und weitere Darstellungen:
